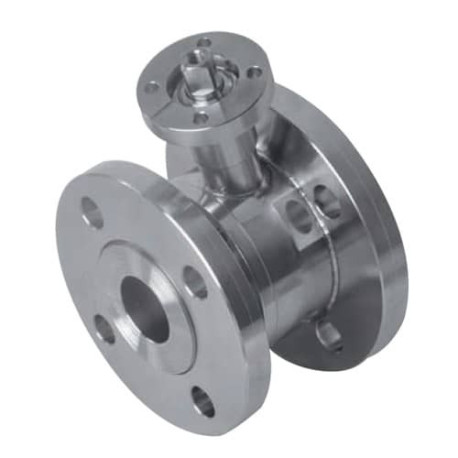

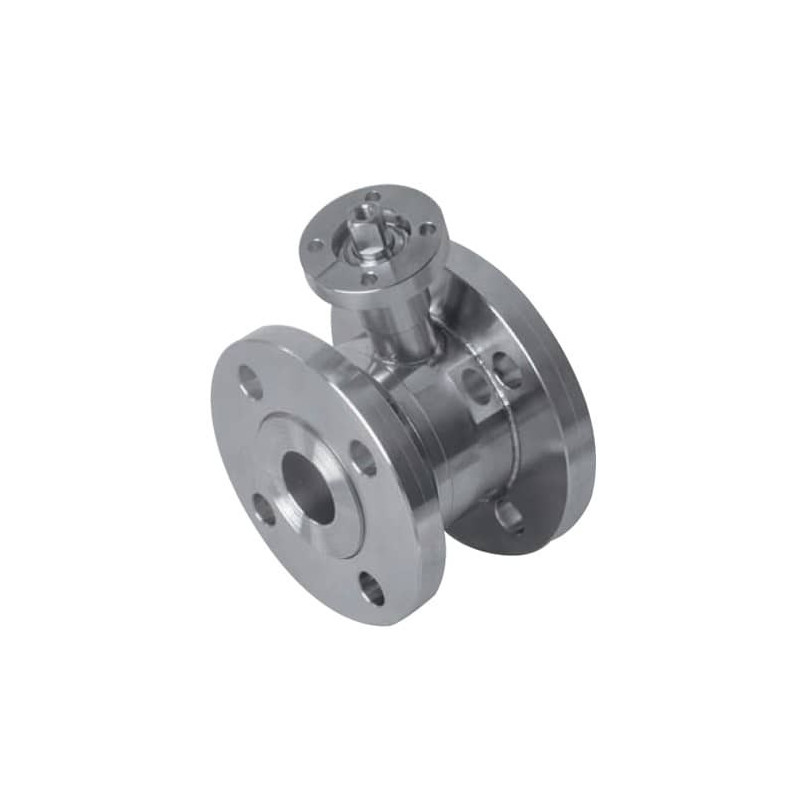

Фланцевий кран 4G Ghidini 153050, площадка ISO 5211, EN 1092-1, Tenuta Standard

Артикул 4G-153050

Стан: Новий товар

Фланцевий кран 4G Ghidini 153050, площадка ISO 5211, EN 1092-1, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Фланцевий кульовий кран 4G Ghidini 153050 EN 1092-1, стандартне ущільнення — Фланцевий кульовий кран 4G Ghidini 153050 з фланцями UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

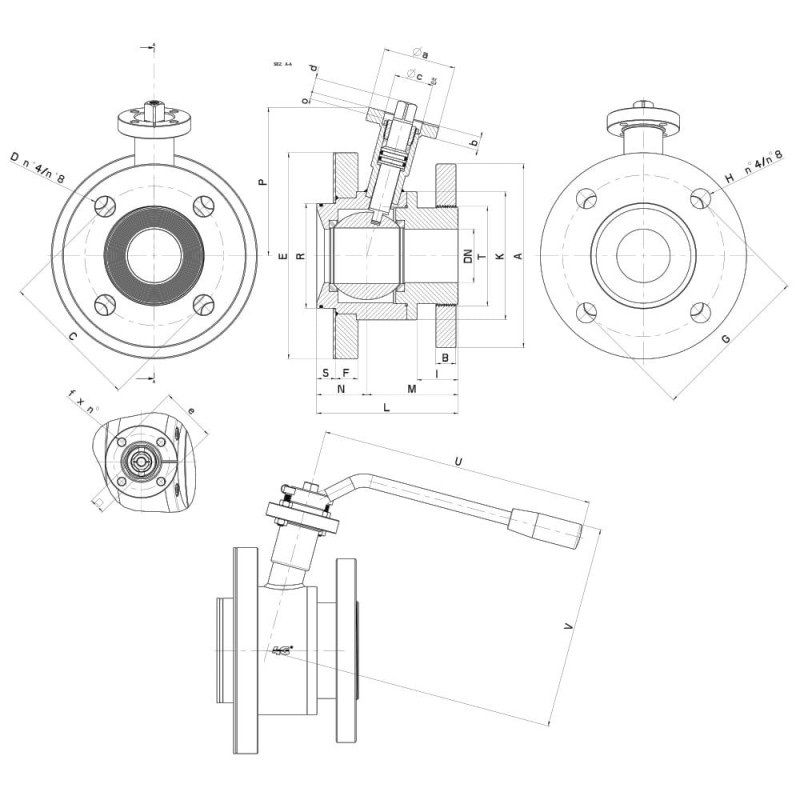

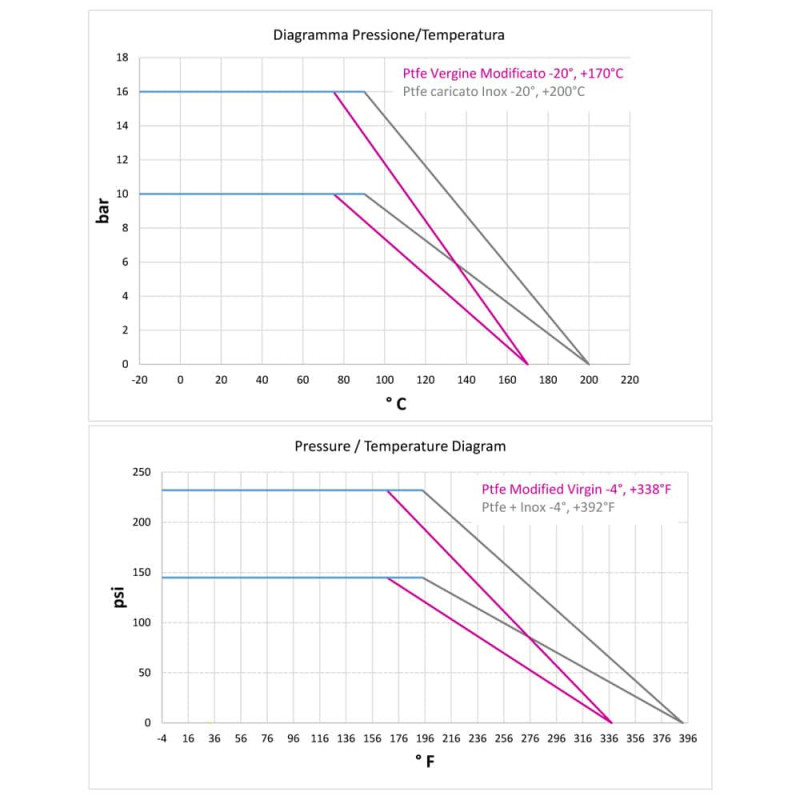

Технічні характеристики та розміри

DN	L	PN	N	M	S	F	I	B	Ø D x n°	Ø E (Flangia-DN)	Ø R	Ø G	Ø H x n°	K	Ø A	Ø C	Ø T	P	ISO 5211	□	Ø a	b	Ø e	Ø c x o	d	Ø f x n°	U	V	Nm	Kg	CODICE AISI 316L
40	122	16	45	77	17	20	36	16	18 x 4	165 (DN50)	84	125	18 x 4	115	148	110	75	126	F05	14	65	12	50	35 x 6	13	7 x 4	245	176	32	8,5	153050A63410 3D
50	127	16	45	82	17	20	37	18	18 x 4	185 (DN65)	94	145	18 x 4	115	165	125	89	132	F05	14	65	12	50	35 x 6	13	7 x 4	245	182	37	11,1	153050A63810 3D
65	149	16	53	96	17,5	20	40	18	18 x 4	200 (DN80)	119	160	18 x 8	140	185	145	110	156	F07	17	90	12	70	55 x 7	15	9 x 4	270	215	60	15,5	153050A64410 3D
80	166	16	65	101	19,5	22	40	18	18 x 8	220 (DN100)	138	180	18 x 8	155	200	160	120	167	F07	17	90	12	70	55 x 7	15	9 x 4	300	227	75	19,95	153050A64810 3D
100	186	16	75	111	27,5	22	47	20	18 x 8	250 (DN125)	165	210	18 x 8	185	220	180	140	181	F07	17	90	12	70	55 x 5	17	9 x 4	325	245	85	28	153050A65410 3D
125	245	10	95	150	26,5	24	60,5	22	18 x 8	285 (DN150)	190	240	22 x 8	230	250	210	153	205	F10	22	120	12	102	70 x 5	19	11 x 4	481	287	130	45,3	153050A65810 3D

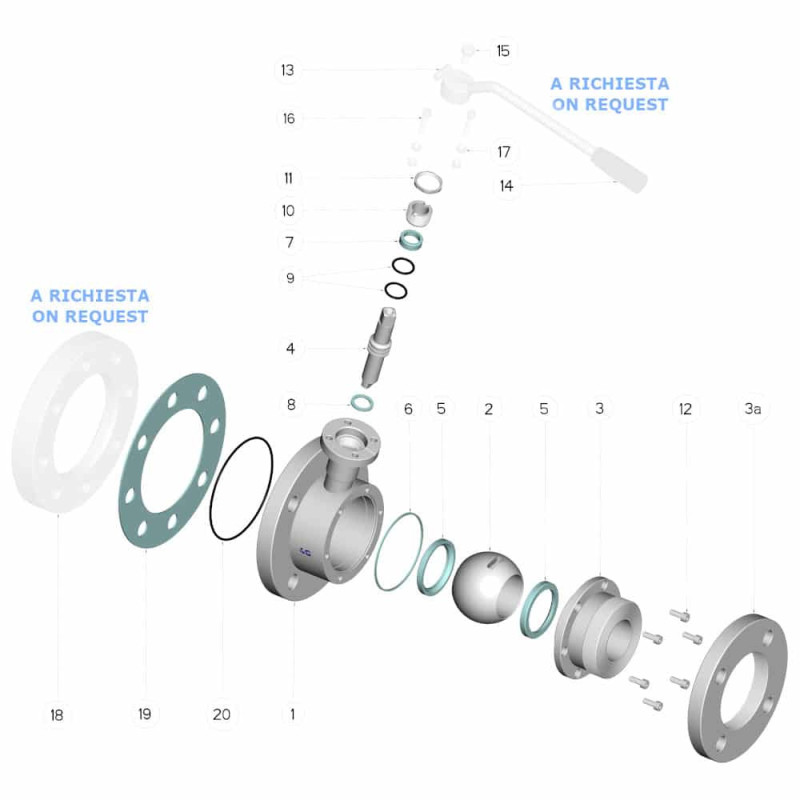

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotto	1	AISI 316L
3a	Flangia	1	AISI (304L) 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizione manicotto	1	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	O-Ring di tenuta perno	2	FKM (a richiesta EPDM)
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303
12	Viti manicotto	6	AISI 304L
13	Leva	1	AISI 304L
14	Impugnatura	1	DUROPLAST (PF)
15	Vite leva	1	AISI 304L
16	Viti fermoleva	2	AISI 304L
17	Dadi fermoleva	4	AISI 304L
18	Controflangia	1	AISI 316L
19	Guarnizione Flangia	1	PTFE
20	O-Ring Controflangia	1	FKM (a richiesta EPDM)

Технічний лист 4G Ghidini 153050
