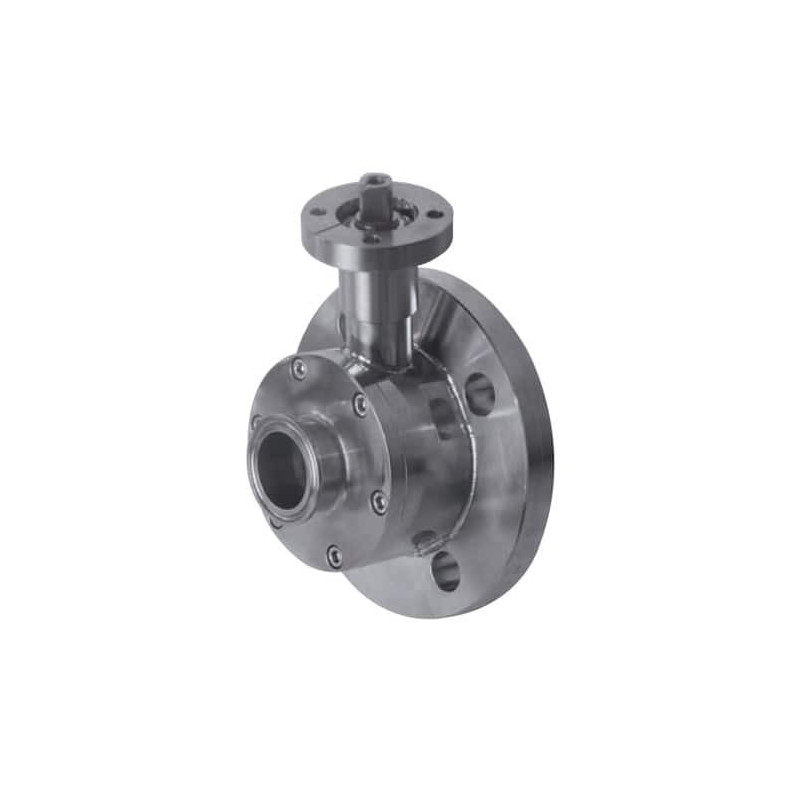

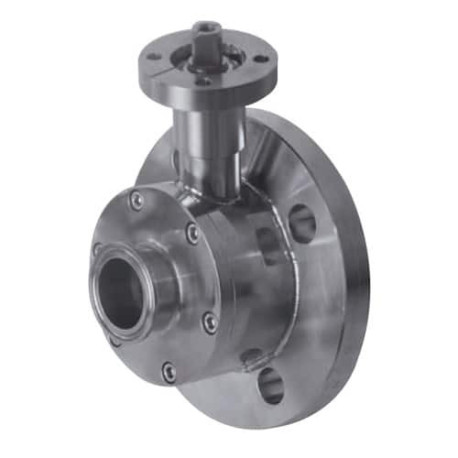

Кран 4G Ghidini 153030, площадка ISO 5211, EN1092/Clamp DIN 32676, Tenuta Standard

Артикул 4G-153030

Стан: Новий товар

Кран 4G Ghidini 153030, площадка ISO 5211, EN1092/Clamp DIN 32676, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Кульовий кран 4G Ghidini 153030 фланець EN 1092 / Clamp DIN 32676, стандартне ущільнення — Кульовий кран 4G Ghidini 153030: вхідний фланець UNI EN 1092, вихід Clamp DIN 32676 Tab.4 Reihe C, стандартне ущільнення Tenuta Standard.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

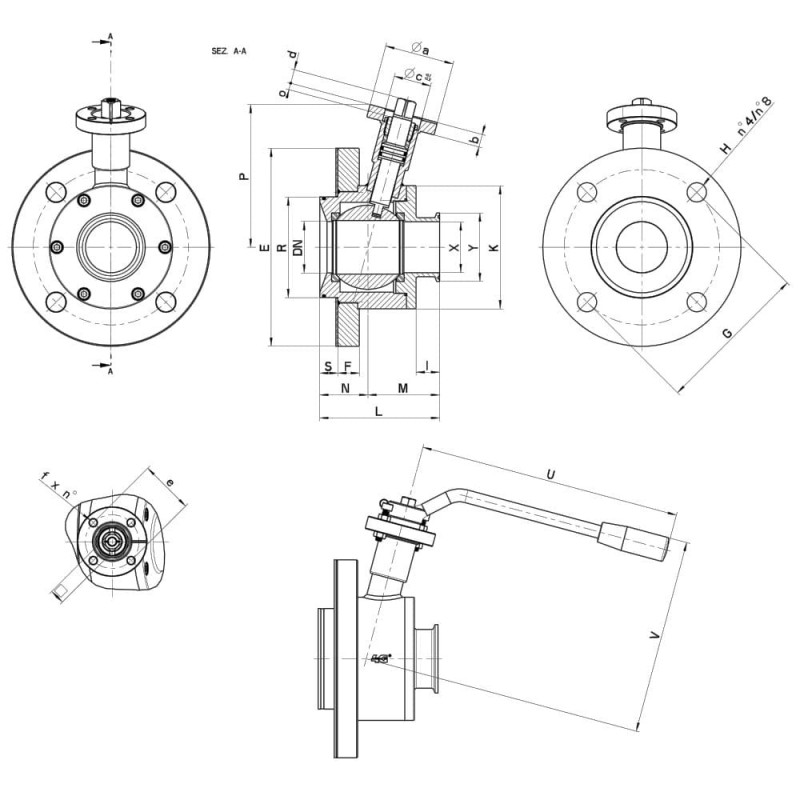

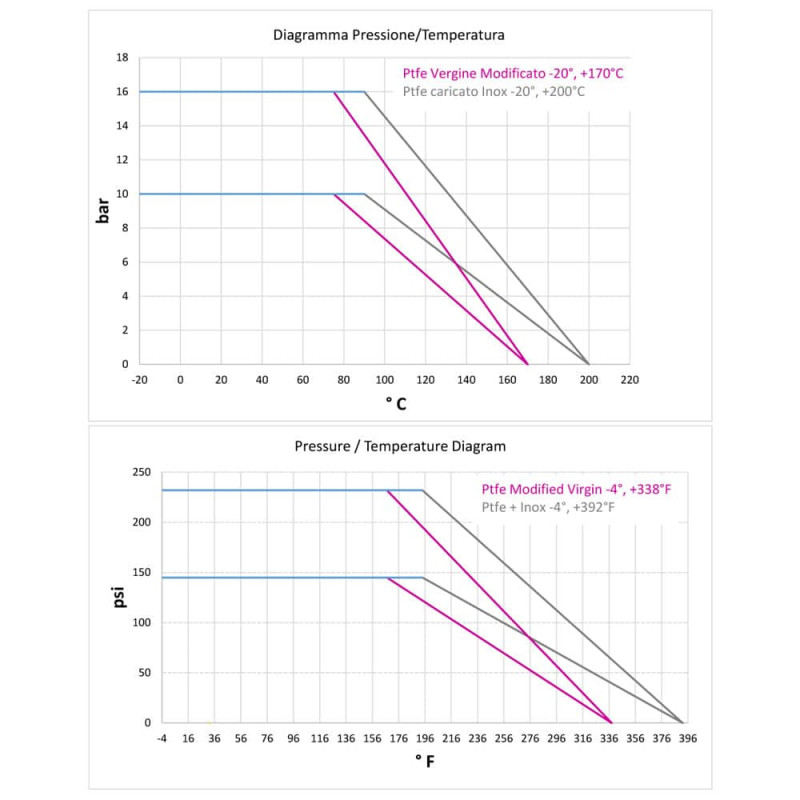

Технічні характеристики та розміри

CLAMP	DN	L	PN	N	M	S	F	I	Y	X	Ø E (Flangia-DN)	Ø R	Ø G	Ø H x n°	K	P	ISO 5211	□	Ø a	b	Ø e	Ø c x o	d	Ø f x n°	U	V	Nm	Kg	CODICE AISI 316L
1"1/2	40	108	16	45	63	17	20	22	50.5	34.8	165 (DN50)	84	125	18 x 4	100	127	F05	14	65	12	50	35 x 6	13	7 x 4	245	176	32	6,42	153030A63410 3D
2"	50	112	16	45	67	17	20	22	64	47.5	185 (DN65)	94	145	18 x 4	115	133	F05	14	65	12	50	35 x 6	13	7 x 4	245	182	37	7,94	153030A63810 3D
2"1/2	65	134	16	53	81	17,5	20	25	77.5	60.2	200 (DN80)	119	160	18 x 8	140	157	F07	17	90	12	70	55 x 7	15	9 x 4	270	215	60	11,80	153030A64410 3D
3"	80	156	16	65	91	19,5	22	30	91	72.8	220 (DN100)	138	180	18 x 8	155	168	F07	17	90	12	70	55 x 7	15	9 x 4	300	227	75	15,55	153030A64810 3D
4"	100	172	16	75	97	27,5	22	33	119	97.38	250 (DN125)	165	210	18 x 8	185	180	F07	17	90	12	70	55 x 5	17	9 x 4	325	245	85	22,62	153030A65410 3D
6"	125	220	16	95	125	26,5	24	35,5	167	146.86	285 (DN150)	190	240	22 x 8	230	205	F10	22	120	12	102	70 x 5	19	11 x 4	481	287	130	37,70	153030A65910 3D

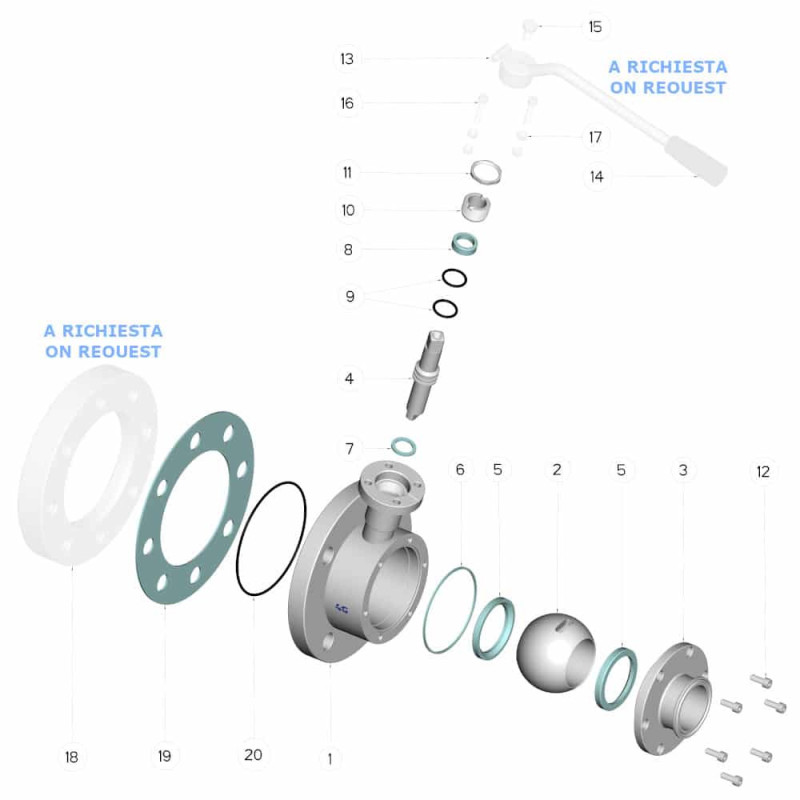

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotto	1	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizione manicotto	1	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	O-Ring di tenuta perno	2	FKM (a richiesta EPDM)
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303
12	Viti manicotto	6	AISI 304L
13	Leva	1	AISI 304L
14	Impugnatura	1	DUROPLAST (PF)
15	Vite leva	1	AISI 304L
16	Viti fermoleva	2	AISI 304L
17	Dadi fermoleva	4	AISI 304L
18	Controflangia	1	AISI 316L
19	Guarnizione Flangia	1	PTFE
20	O-Ring Controflangia	1	FKM (a richiesta EPDM)

Технічний лист 4G Ghidini 153030
