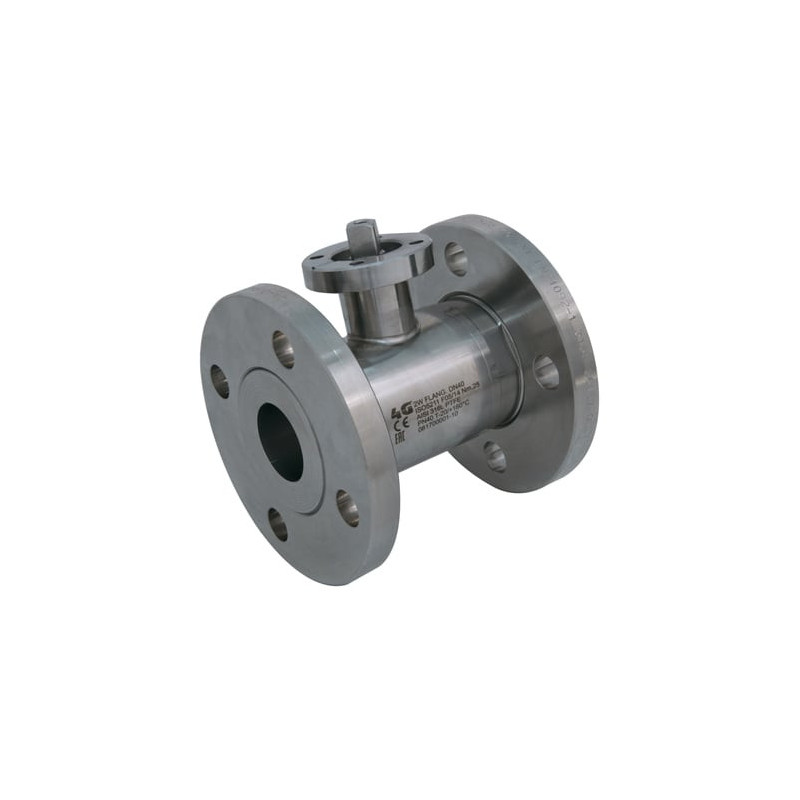

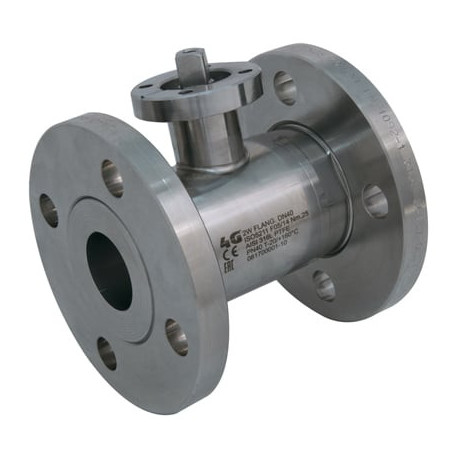

Фланцевий кран 4G Ghidini 133056, площадка ISO 5211, Class 300, Tenuta Integrale

Артикул 4G-133056

Стан: Новий товар

Фланцевий кран 4G Ghidini 133056, площадка ISO 5211, Class 300, Tenuta Integrale. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Фланцевий кульовий кран 4G Ghidini 133056 Class 300, гігієнічне виконання Tenuta Integrale — Фланцевий кульовий кран 4G Ghidini 133056 з обертовими різьбовими фланцями EN 1759-1 Class 300 та гігієнічним виконанням Tenuta Integrale.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale — гігієнічне виконання Tenuta Integrale — гігієнічне виконання, яке допомагає зменшити мертві зони всередині крана.

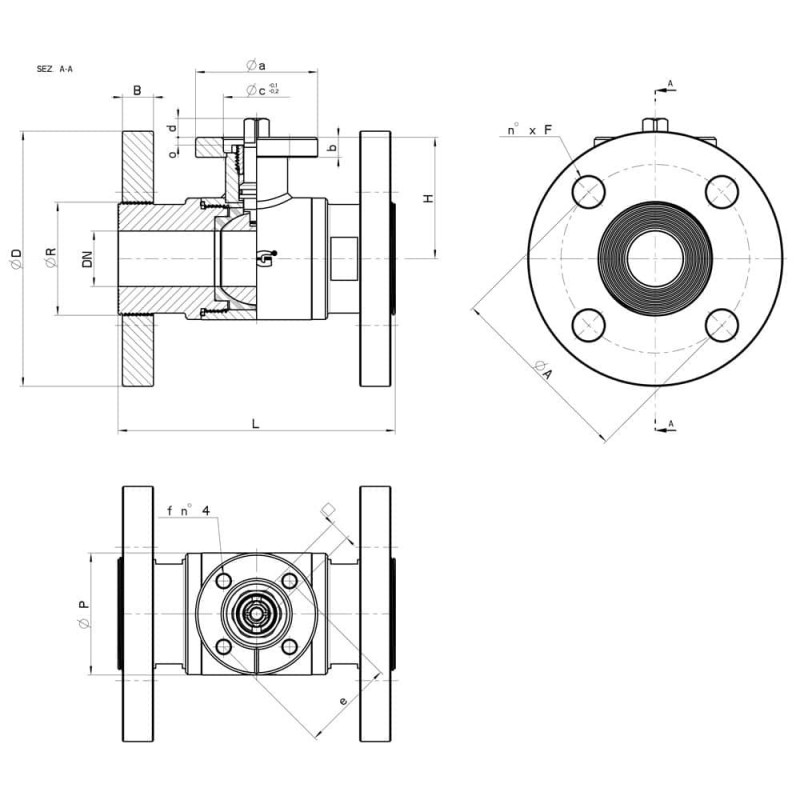

Технічні характеристики та розміри

ANSI 300	DN	L	H	Ø P	D	B	Ø R	A	n° x F	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
1/2"	15	115	45	42	95	12.7	35	66,7	4 x 15,9	-	F.03	46	9	25x3	9	8	36	6	M5x16	9	-	133056 61410
1/2"	15	115	45	42	95	12.7	35	66,7	4 x 15,9	-	F.04	54	9	30x3	11	10	42	6	M5x16	9	-	133056 6141F
3/4"	20	120	52	48	117	14.3	42	82,6	4 x 19	-	F.04	54	9	30x3	11	10	42	6	M5x16	13	-	133056 62010
3/4"	20	120	52	48	117	14.3	42	82,6	4 x 19	-	F.05	65	9	35x3	14	13	50	7	M5x16	13	-	133056 6201F
1"	25	125	55	55	124	15.9	51	88,9	4 x 19	-	F.04	54	9	30x3	11	10	42	6	M5x16	22	-	133056 62610
1"	25	125	55	55	124	15.9	51	88,9	4 x 19	-	F.05	65	9	35x3	14	13	50	7	M6x16	22	-	133056 6261F
1"1/4	32	130	59,5	65	133	17.4	63	98,4	4 x 19	-	F.04	54	9	30x3	11	10	42	6	M5x16	25	-	133056 63010
1"1/4	32	130	59,5	65	133	17.4	63	98,4	4 x 19	-	F.05	65	9	35x3	14	13	50	7	M6X16	25	-	133056 6301F
1"1/2	40	140	79,5	80	156	19	75	114,3	4 x 22,2	-	F.05	65	12	35x4	14	13	50	7	M6x20	32	-	133056 63410
1"1/2	40	140	79,5	80	156	19	75	114,3	4 x 22,2	-	F.07	90	12	55x4	17	15	70	9	M8x20	32	-	133056 6341F
2"	50	150	87	95	165	20.6	89	127	8 x 19	-	F.05	65	12	35x4	14	13	50	7	M6x20	37	-	133056 63810
2"	50	150	87	95	165	20.6	89	127	8 x 19	-	F.07	90	12	55x4	17	15	70	9	M8x20	37	-	133056 6381F
2"1/2	65	170	94,5	113	190	23.8	110	149,2	8 x 22,2	-	F.07	90	12	55x4	17	15	70	9	M8x20	60	-	133056 64410
2"1/2	65	170	94,5	113	190	23.8	110	149,2	8 x 22,2	-	F.10	120	12	70x4	22	18	102	11	M10x25	60	-	133056 6441F
3"	80	180	106	140	210	27	120	168,3	8 x 22,2	-	F.07	90	12	55x4	17	15	70	9	M8x20	75	-	133056 64810
3"	80	180	106	140	210	27	120	168,3	8 x 22,2	-	F.10	120	12	70x4	22	18	102	11	M10x25	75	-	133056 6481F
4"	100	190	120	167	254	30.2	140	200	8 x 22,2	-	F.07	90	12	55x4	17	15	70	9	M8x20	85	-	133056 65410
4"	100	190	120	167	254	30.2	140	200	8 x 22,2	-	F.10	120	12	70x4	22	18	102	11	M10x25	85	-	133056 6541F

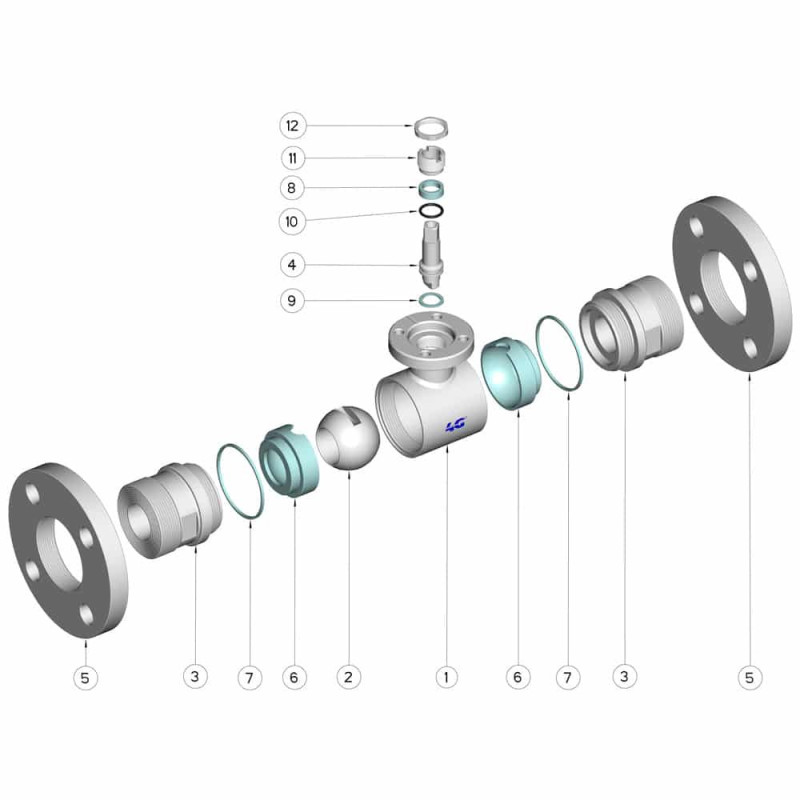

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Flange	2	AISI 316L
6	Guarnizioni sfera	2	PTFE
7	Guarnizioni manicotti	2	PTFE
8	Guarnizione perno	1	PTFE
9	Guarnizione perno	1	PTFE
10	OR di tenuta perno	1	FKM
11	Ghiera di registro	1	AISI 304L (303)
12	Controdado	1	AISI 303

Технічний лист 4G Ghidini 133056
