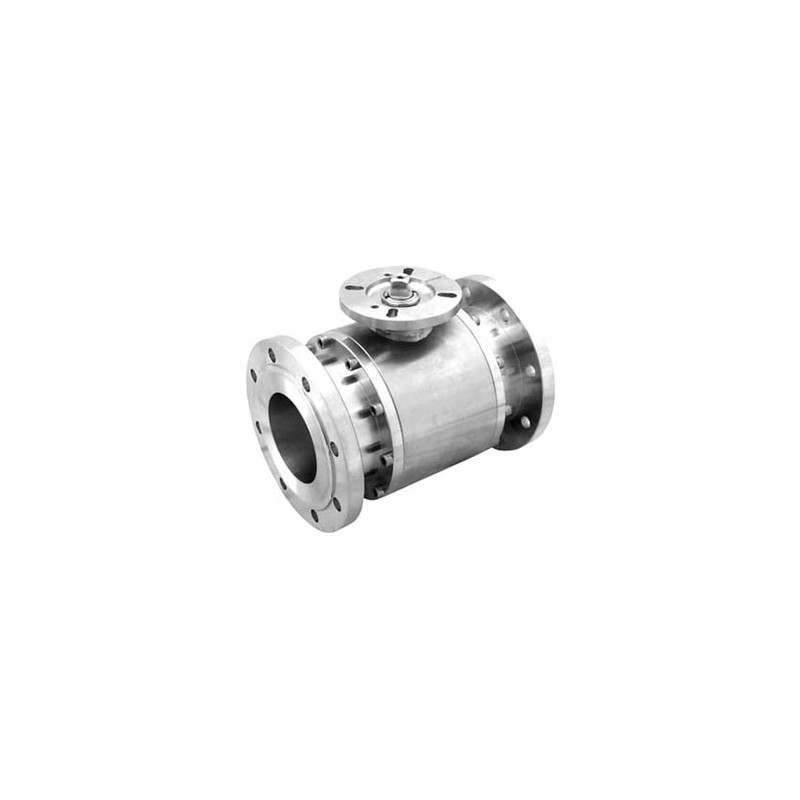

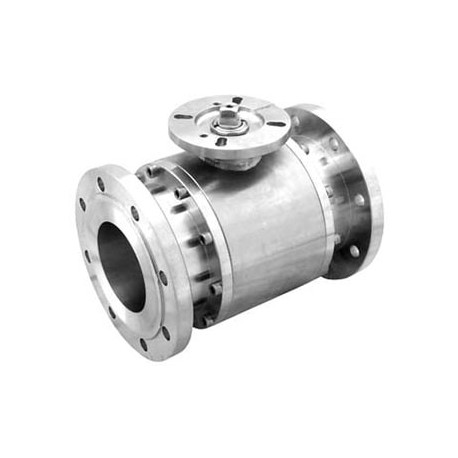

Фланцевий кран 4G Ghidini 113050, площадка ISO 5211, DN 125 EN 1092-1, Tenuta Standard
4G-113050
Новий товар
Фланцевий кран 4G Ghidini 113050, площадка ISO 5211, DN 125 EN 1092-1, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.
Інформація
Фланцевий кульовий кран 4G Ghidini 113050 DN 125 EN 1092-1, стандартне ущільнення — Фланцевий кульовий кран 4G Ghidini 113050 DN 125 з фланцями UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

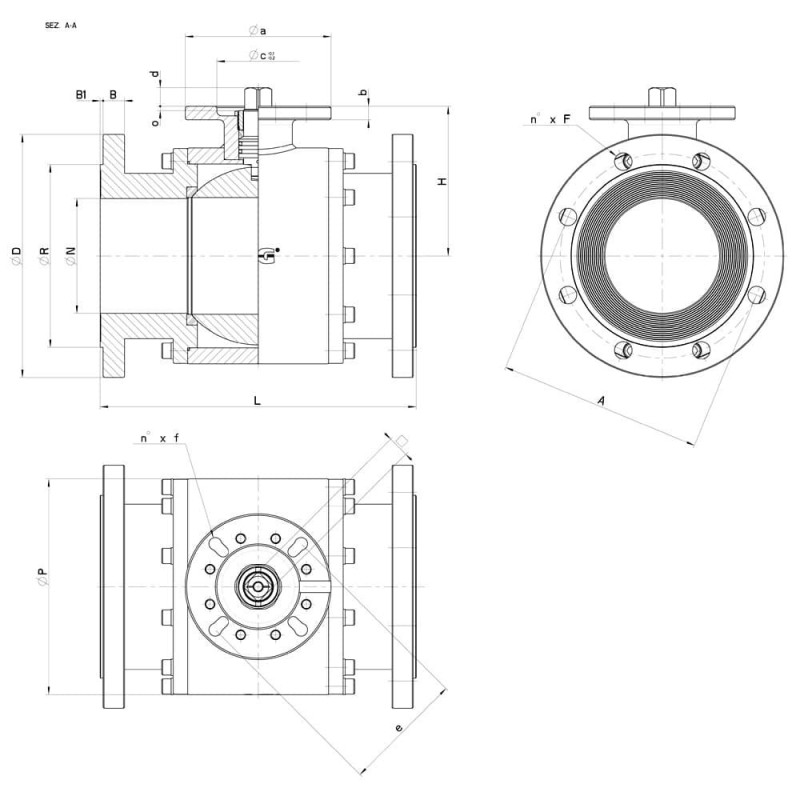

Технічні характеристики та розміри
| DN | Ø N | L | H | Ø P | Ø D | B / B1 | Ø R | A | n° x F | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n° x f | Nm | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 120 | 325 | 154 | 222 | 250 | 22 / 3 | 188 | 210 | Ø 8 x 18 | 16 | 56,82 | F.10 F.12 | 150 | 14 | 85 x 3 | 22 27 | 19 | 102 125 | Ø 11 Ø 13 | M10 x 25 M12 x 30 | 130 | 113050A45810 | 113050A65810 3D |

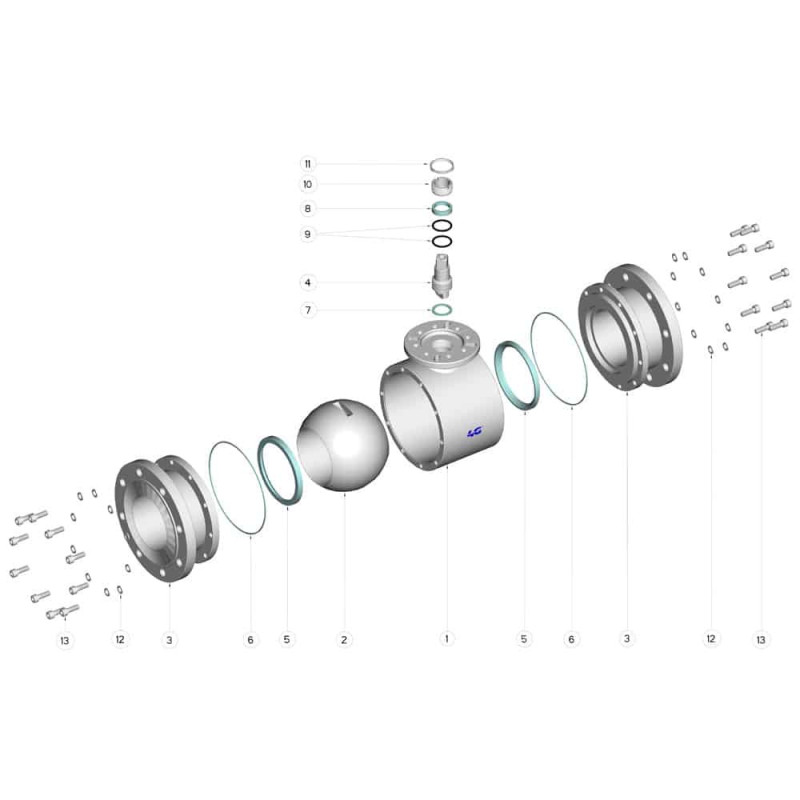

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 2 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella manicotto | 20 | AISI 304L |
| 13 | Vite manicotto | 20 | AISI 304L |
