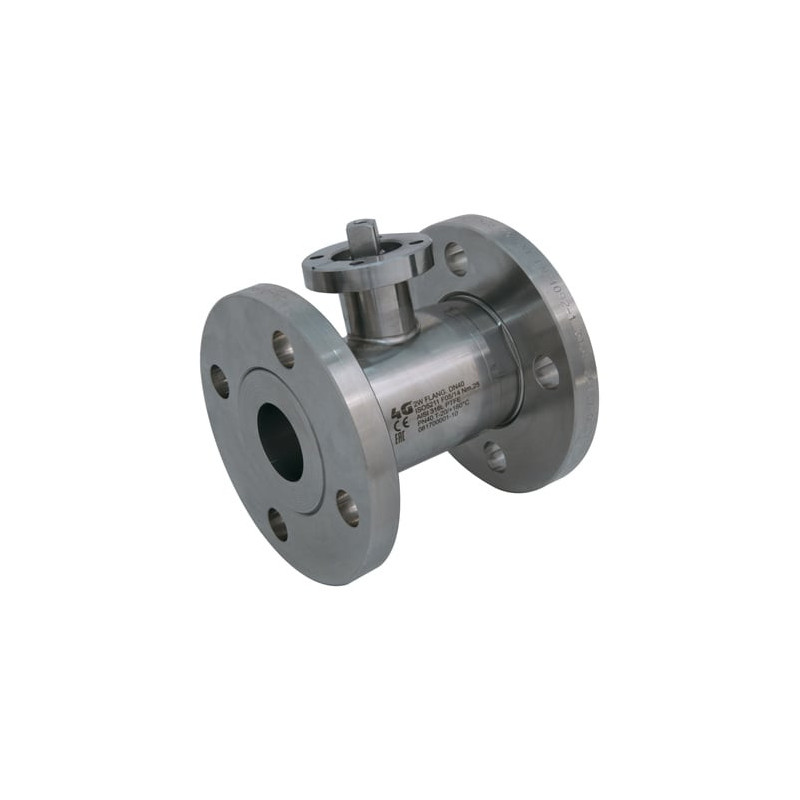

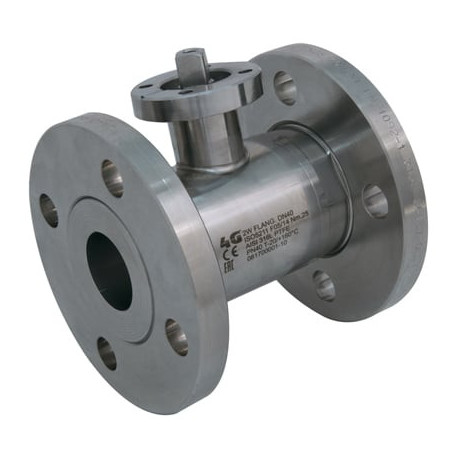

Фланцевий кран 4G Ghidini 103055, площадка ISO 5211, Class 150, Tenuta Standard

Артикул 4G-103055

Стан: Новий товар

Фланцевий кран 4G Ghidini 103055, площадка ISO 5211, Class 150, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Фланцевий кульовий кран 4G Ghidini 103055 Class 150, стандартне ущільнення — Фланцевий кульовий кран 4G Ghidini 103055 з обертовими різьбовими фланцями EN 1759-1 Class 150 та стандартним ущільненням Tenuta Standard.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

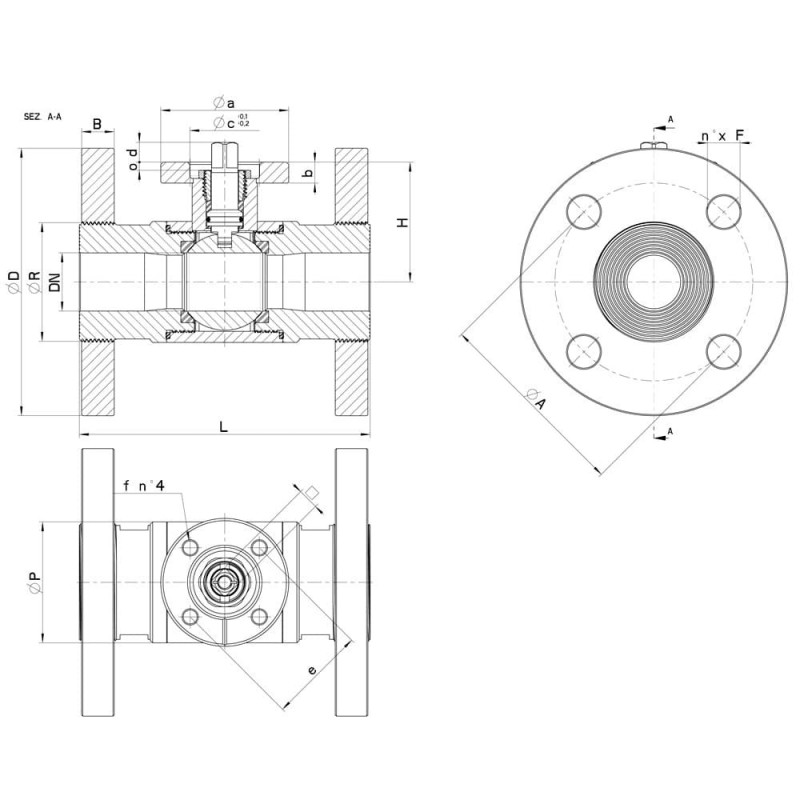

Технічні характеристики та розміри

CLASS 150	DN	L	H	Ø P	D	B	R	Ø A	n° x F	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
1/2" *	15	115	41,5	35	88,9	9,5	35	60.6	4 x 16	1,80	F.03	46	9	25x3	9	8	36	6	M5x16	8	-	103055 61410 3D
1/2" *	15	115	41,5	35	88,9	9,5	35	60.6	4 x 16	1,83	F.04	54	9	30x3	11	10	42	6	M5x16	8	-	103055 6141F 3D
3/4" *	20	120	45	42	98,4	11,1	42	69.8	4 x 16	2,53	F.03	46	9	25x3	9	8	36	6	M5x16	12	-	103055 62010 3D
3/4" *	20	120	45	42	98,4	11,1	42	69.8	4 x 16	2,65	F.04	54	9	30x3	11	10	42	6	M5x16	12	-	103055 6201F 3D
1" *	25	125	51,5	52	108	12,7	51	79.4	4 x 16	3,33	F.04	54	9	30x3	11	10	42	6	M5x16	15	-	103055 62610 3D
1" *	25	125	51,5	52	108	12,7	51	79.4	4 x 16	3,45	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103055 6261F 3D
1"1/4 *	32	130	56,5	60	117,5	14,3	63	88.9	4 x 16	4,98	F.04	54	9	30x3	11	10	42	6	M5x16	18	-	103055 63010
1"1/4 *	32	130	56,5	60	117,5	14,3	63	88.9	4 x 16	5,04	F.05	65	9	35x3	14	13	50	7	M6X16	18	-	103055 6301F
1"1/2	40	140	76	73	127	15,9	75	98.4	4 x 16	6,35	F.05	65	12	35x4	14	13	50	7	M6x20	25	-	103055 63410 3D
1"1/2	40	140	76	73	127	15,9	75	98.4	4 x 16	6,52	F.07	90	12	55x4	17	15	70	9	M8x20	25	-	103055 6341F
2"	50	150	84	88	152,4	17,4	89	120.6	4 x 19	8,90	F.05	65	12	35x4	14	13	50	7	M6x20	30	-	103055 63810 3D
2"	50	150	84	88	152,4	17,4	89	120.6	4 x 19	9,15	F.07	90	12	55x4	17	15	70	9	M8x20	30	-	103055 6381F
2"1/2	65	170	94,5	113	177,8	20,6	110	139.7	4 x 19	13,96	F.07	90	12	55x4	17	15	70	9	M8x20	45	-	103055 64410 3D
2"1/2	65	170	94,5	113	177,8	20,6	110	139.7	4 x 19	14,46	F.10	120	12	70x4	22	18	102	11	M10x25	45	-	103055 6441F
3"	80	180	106	135	190,5	22,2	120	152.4	4 x 19	16,10	F.07	90	12	55x4	17	15	70	9	M8x20	70	103055 44810	103055 64810 3D
3"	80	180	106	135	190,5	22,2	120	152.4	4 x 19	16,60	F.10	120	12	70x4	22	18	102	11	M10x25	70	103055 4481F	103055 6481F
4"	100	190	120	167	228,6	22,2	140	190.5	8 x 19	22,00	F.07	90	12	55x4	17	15	70	9	M8x20	80	103055 45410	103055 65410 3D
4"	100	190	120	167	228,6	22,2	140	190.5	8 x 19	22,50	F.10	120	12	70x4	22	18	102	11	M10x25	80	103055 4541F	103055 6541F 3D

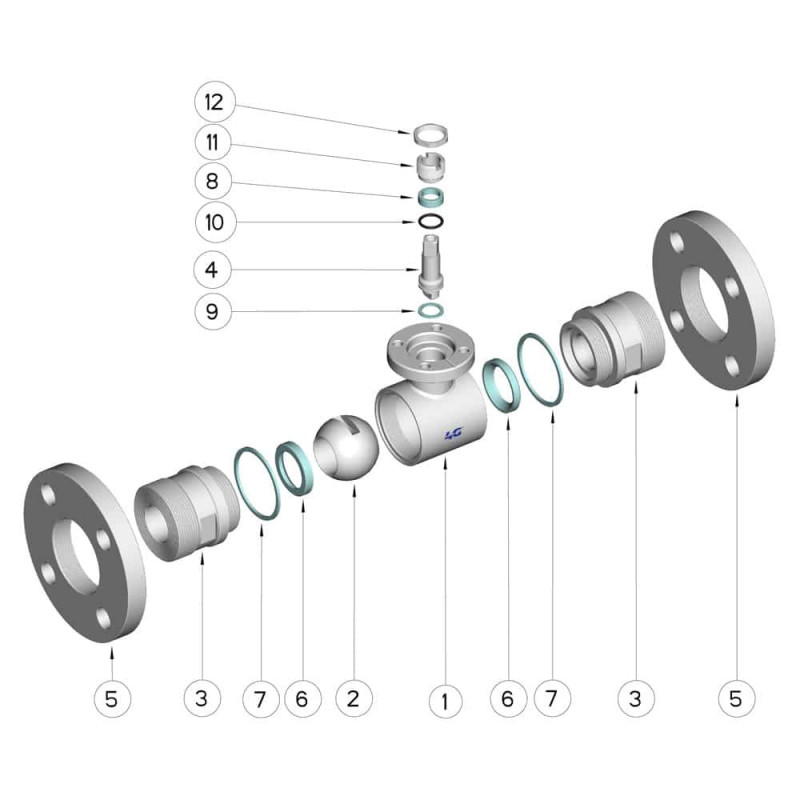

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Flange	2	AISI (304L) 316L
6	Guarnizioni sfera	2	PTFE Vergine Modificato
7	Guarnizioni manicotti	2	PTFE
8	Guarnizione perno	1	PTFE
9	Guarnizione perno	1	PTFE
10	OR di tenuta perno	1	FKM
11	Ghiera di registro	1	AISI 304L (303)
12	Controdado	1	AISI 303

Технічний лист 4G Ghidini 103055
