Фланцеві кульові крани

Збільшити для перегляду

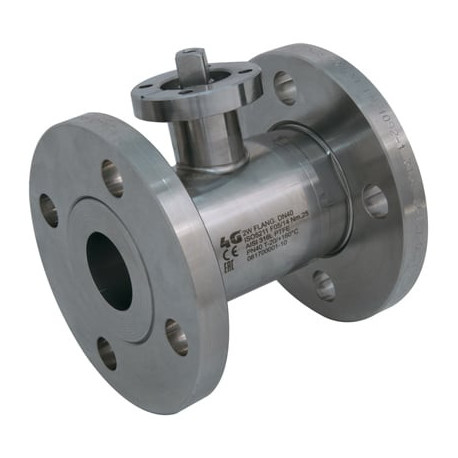

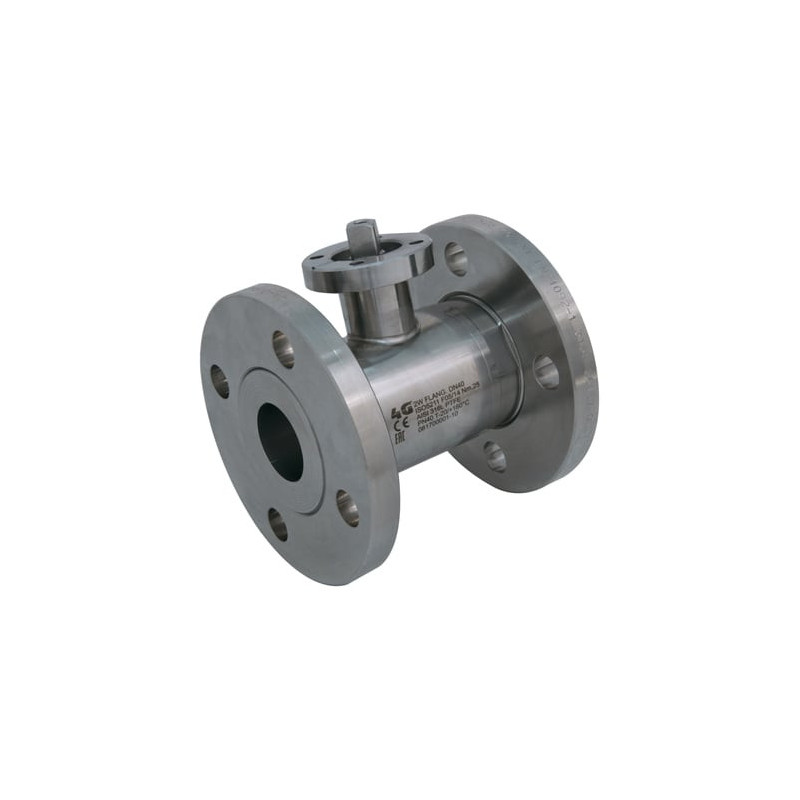

Фланцевий кран 4G Ghidini 103050, площадка ISO 5211, EN 1092-1, Tenuta Standard

Артикул 4G-103050

Стан: Новий товар

Фланцевий кран 4G Ghidini 103050, площадка ISO 5211, EN 1092-1, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Фланцевий кульовий кран 4G Ghidini 103050 EN 1092-1, стандартне ущільнення — Фланцевий кульовий кран 4G Ghidini 103050 з обертовими різьбовими фланцями UNI EN 1092-1 та стандартним ущільненням Tenuta Standard.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

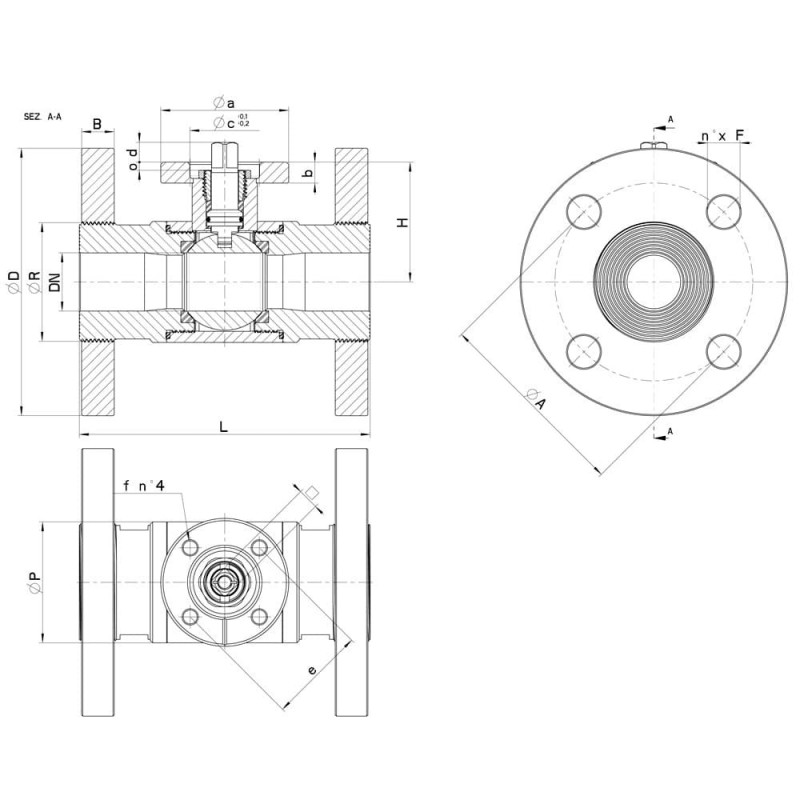

Технічні характеристики та розміри

DN	DN	L	H	Ø P	D	B	R	A	n° x F	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 viti	Nm	COD. AISI 304L	COD. AISI 316L
10 *	10 *	110	39	30	90	12	30	60	4 x 14	40	1,58	F.03	45	7	25x3	9	8	36	6	M5x16	5	-	103050 60810 3D
10 *	10 *	110	39	30	90	12	30	60	4 x 14	40	1,63	F.04	55	7	30x3	11	10	42	6	M5x16	5	-	103050 6081F 3D
15 *	15 *	115	41.5	35	95	12	34	65	4 x 14	40	1,81	F.03	45	7	25x3	9	8	36	6	M5x16	8	-	103050 61410 3D
15 *	15 *	115	41.5	35	95	12	34	65	4 x 14	40	1,86	F.04	55	7	30x3	11	10	42	6	M5x16	8	-	103050 6141F 3D
20 *	20 *	120	45	42	105	14	42	75	4 x 14	40	2,54	F.03	45	7	25x3	9	8	36	6	M5x16	12	-	103050 62010 3D
20 *	20 *	120	45	42	105	14	42	75	4 x 14	40	2,65	F.04	55	7	30x3	11	10	42	6	M5x16	12	-	103050 6201F 3D
25 *	25 *	125	51.5	52	115	14	51	85	4 x 14	40	3,41	F.04	55	9	30x3	11	10	42	6	M5x16	15	-	103050 62610 3D
25 *	25 *	125	51.5	52	115	14	51	85	4 x 14	40	3,45	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103050 6261F 3D
32 *	32 *	130	56.5	60	140	16	63	100	4 x 18	40	4,98	F.04	55	9	30x3	11	10	42	6	M5x16	18	-	103050 63010 3D
32 *	32 *	130	56.5	60	140	16	63	100	4 x 18	40	5,15	F.05	65	9	35x3	14	13	50	7	M6X16	18	-	103050 6301F 3D
40	40	140	76	73	148	16	75	110	4 x 18	40	6,42	F.05	65	12	35x6	14	13	50	7	M6x20	25	-	103050 63410 3D
40	40	140	76	73	148	16	75	110	4 x 18	40	6,63	F.07	90	12	55x6	17	14	70	9	M8x22	25	-	103050 6341F 3D
50	50	150	84	89	165	18	89	125	4 x 18	40	9,06	F.05	65	12	35x6	14	13	50	7	M6x20	30	-	103050 63810 3D
50	50	150	84	89	165	18	89	125	4 x 18	40	9,27	F.07	90	12	55x6	17	14	70	9	M8x22	30	-	103050 6381F 3D
65	65	170	94.5	113	185	18	110	145	4 x 18	16	13,07	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103050 64410 3D
65	65	170	94.5	113	185	18	110	145	4 x 18	16	13,50	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103050 6441F 3D
65	65	170	94.5	113	185	20	110	145	8 x 18	40	13,27	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103052 64410 3D
65	65	170	94.5	113	185	20	110	145	8 x 18	40	13,70	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103052 6441F 3D
80	80	180	106	136	200	18	120	160	8 x 18	16	16,34	F.07	90	12	55x7	17	15	70	9	M8x22	70	-	103050 64810 3D
80	80	180	106	136	200	18	120	160	8 x 18	16	16,78	F.10	120	12	70x7	22	19	102	11	M10x25	70	-	103050 6481F 3D
80	80	180	106	136	200	22	120	160	8 x 18	40	17,50	F.07	90	12	55x7	17	15	70	9	M8x22	70	103052 44810	103052 64810 3D
80	80	180	106	136	200	22	120	160	8 x 18	40	17,93	F.10	120	12	70x7	22	19	102	11	M10x25	70	103052 4481F	103052 6481F 3D
100	100	190	120	167	220	20	140	180	8 x 18	16	22,36	F.07	90	12	55x5	17	15	70	9	M8x22	80	103050 45410	103050 65410 3D
100	100	190	120	167	220	20	140	180	8 x 18	16	22,81	F.10	120	12	70x5	22	18	102	11	M10x25	80	103050 4541F	103050 6541F 3D
100	100	190	120	167	235	24	140	190	8 x 22	25	25,30	F.07	90	12	55x5	17	15	70	9	M8x22	80	103052 45410	103052 65410 3D
100	100	190	120	167	235	24	140	190	8 x 22	25	25,75	F.10	120	12	70x5	22	18	102	11	M10x25	80	103052 4541F	103052 6541F 3D
125 (Reduced)	100	200	120	167	250	22	153	210	8 x 18	16	27,21	F.07	90	12	55x5	17	15	70	9	M8x22	80	103050 45510	103050 65510 3D
125 (Reduced)	100	200	120	167	250	22	153	210	8 x 18	16	27,65	F.10	120	12	70x5	22	18	102	11	M10x25	80	103050 4551F	103050 6551F 3D

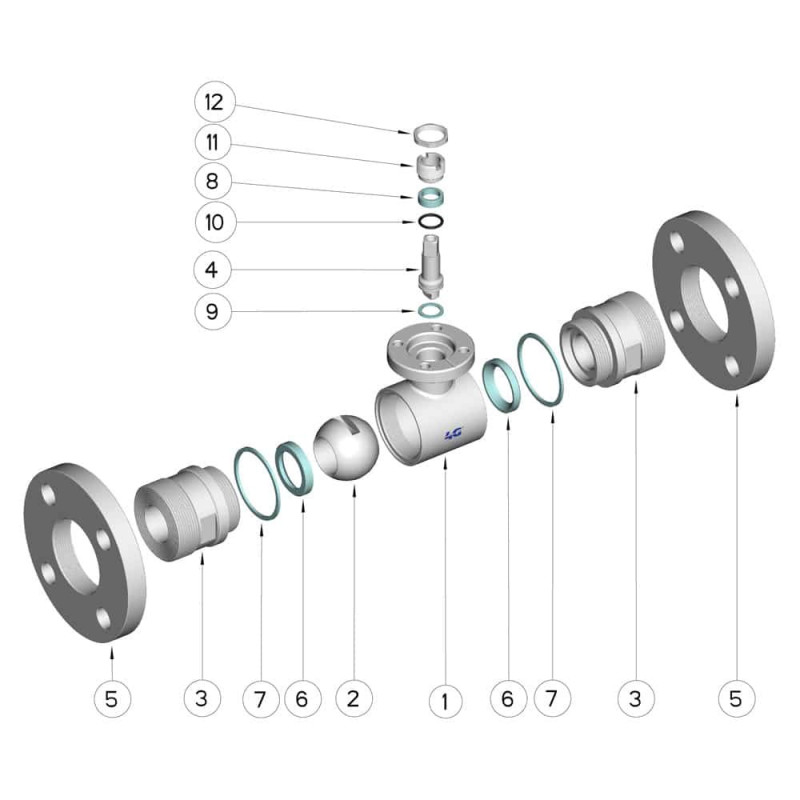

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	Технічний лист 4G Ghidini 103050 Відгуки Наразі коментарі відсутні. Напишіть відгук Фланцевий кран 4G Ghidini 103050, площадка ISO 5211, EN 1092-1, Tenuta Standard Фланцевий кран 4G Ghidini 103050, площадка ISO 5211, EN 1092-1, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі. Quality: Заголовок: ^* Коментар: ^* ^* Обов'язкові поля або Відміна Категорії AWH продукція Фільтри Клапанна техніка З'єднання AWH Різьбові З'єднання AWH Штуцер перехідний AWH Різьбовий адаптер AWH Штуцер заглушка AWH Гайка глуха AWH З'єднувальна деталь AWH Шлангові надставки AWH Затискні з’єднання CLAMP AWH BV Фланцеві з'єднання AWH Фланцеві з'єднання AWH Фланці AWH Різьбові фітинги AWH Перехідники AWH Алюмінієві фланці, Відбортовки AWH Аксесуари для труб AWH Обойми листові, хомути AWH Аксесуари AWH Обладнання для змішування З'єднання Різьбові З'єднання Затискні з'єднання CLAMP Муфти та ніпелі SMS з'єднувальна арматура Шлангові надставки Фланцеві з’єднання Запірна арматура Дискові крани Кульові крани Двоскладові кульові крани Трискладові кульові крани Фланцеві кульові крани Триходові кульові крани З сорочкою обігріву Асептичні кульові крани DIN 11864-3 Запчастини до кульових кранів Голчасті крани Аксесуари до запірної арматури Пневмоприводи Збірні конструкції Заглушки Спеціальна Крани для відбору проб та рівнемірів Миючі головки Зворотні клапани Діоптри Фітинги Косинці, відводи, коліна Трійники хрестовини розгалуження Футорки (переходи) SMS фітинги Люки Люки круглі Люки овальні Люки квадратні Люки гільйотинні Труби, Аксесуари Обойми листові, хомути Інформація Контакти Доставка по Україні Довідкова інформація Мапа сайту Мій Профіль Мої замовлення Мої накладні Мої адреси Моя персональна інформація Зберігати інформацію Мет-ла арматурен ТОВ, Код ЄДРПОУ (43147426) , м. Дніпро вул. Новозаводська 93 Телефонуйте нам: +38 068-3-304-316, +38 095-3-304-316, +38 073-0-304-316 Склад +38 068 0 304 316 (якщо інші тел. не працюють) E-maіl info@met-la.com.ua
