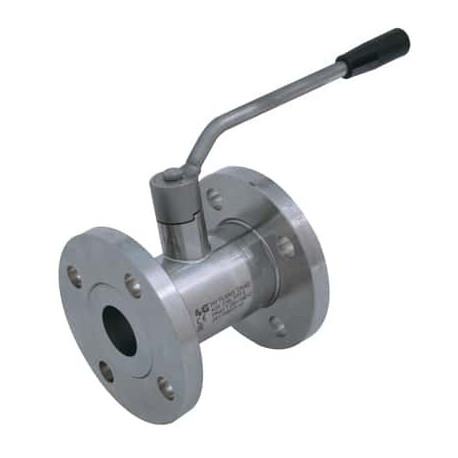

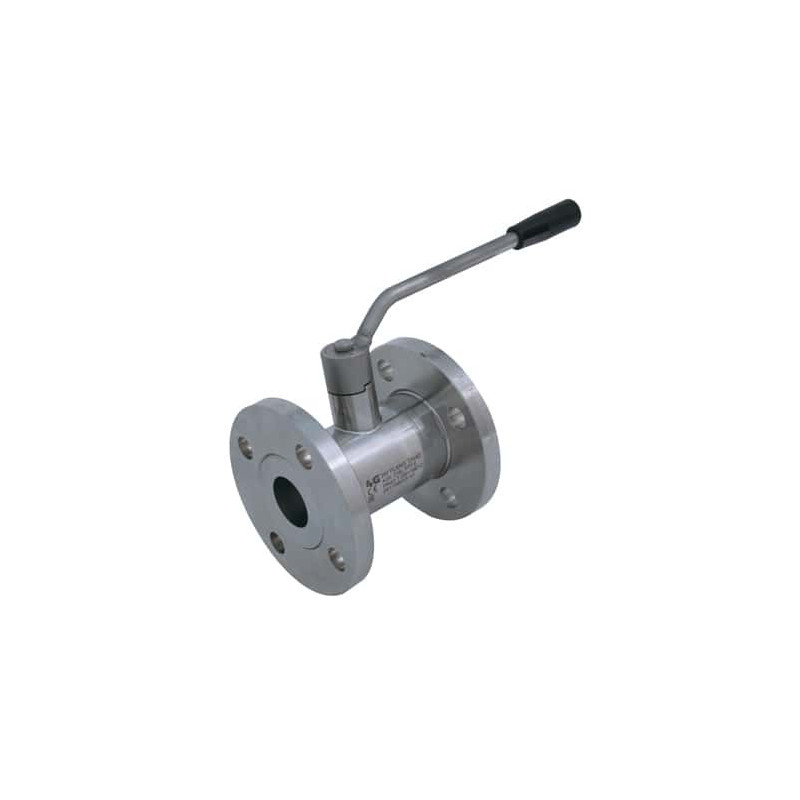

Фланцевий кульовий кран 4G Ghidini 130155 Class 150, санітарне виконання Tenuta Integrale
4G-130155
Новий товар
Фланцевий кульовий кран 4G Ghidini з фланцями EN 1759-1 Class 150 та обволікаючим ущільненням Tenuta Integrale.
Інформація
Фланцевий кульовий кран 4G Ghidini 130155 Class 150, санітарне виконання Tenuta Integrale — Фланцевий кульовий кран 4G Ghidini з фланцями EN 1759-1 Class 150 та обволікаючим ущільненням Tenuta Integrale.
Tenuta Integrale — Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням, яке допомагає зменшити мертві зони всередині крана.

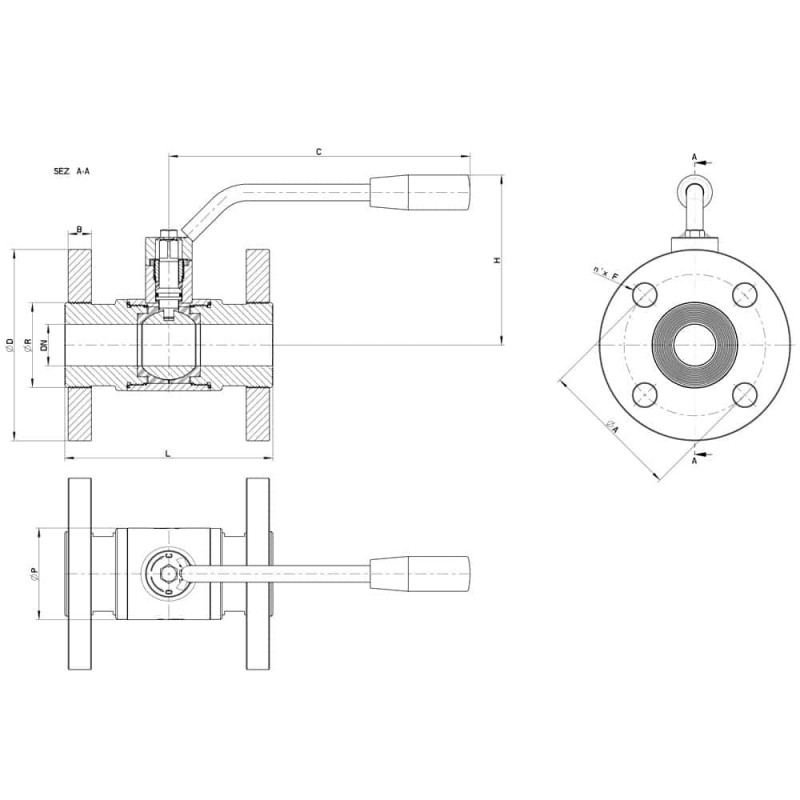

Технічні характеристики та розміри
| CLASS 150 | DN | L | C | H | Ø P | Ø D | B | Ø R | A | n° x F | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 115 | 125 | 78 | 42 | 88,9 | 10 | 34 | 60,6 | 4x16 | 1,62 | 130155 61410 3D |
| 3/4" | 20 | 120 | 170 | 91 | 48 | 98,4 | 13 | 42 | 69,8 | 4x16 | 2,43 | 130155 62010 3D |
| 1" | 25 | 125 | 170 | 95 | 55 | 108 | 13 | 51 | 79,4 | 4x16 | 3,06 | 130155 62610 3D |
| 1" 1/4 | 32 | 130 | 170 | 100 | 65 | 117,5 | 14.5 | 63 | 88,9 | 4x16 | 3.98 | 130155 63010 3D |
| 1" 1/2 | 40 | 140 | 245 | 131 | 80 | 127 | 16 | 75 | 98,4 | 4x16 | 5,93 | 130155 63410 3D |
| 2" | 50 | 150 | 245 | 138 | 95 | 152,4 | 17,5 | 89 | 120,6 | 4x19 | 8,43 | 130155 63810 3D |
| 2" 1/2 | 65 | 170 | 270 | 159 | 113 | 177,8 | 21 | 110 | 139,7 | 4x19 | 13,39 | 130155 64410 3D |
| 3" | 80 | 180 | 300 | 170 | 140 | 190,5 | 22,2 | 120 | 152,4 | 4x19 | 17,70 | 130155 64810 3D |
| 4" | 100 | 190 | 330 | 190 | 167 | 228,6 | 22,2 | 140 | 190,5 | 8x19 | 24,97 | 130155 65410 3D |

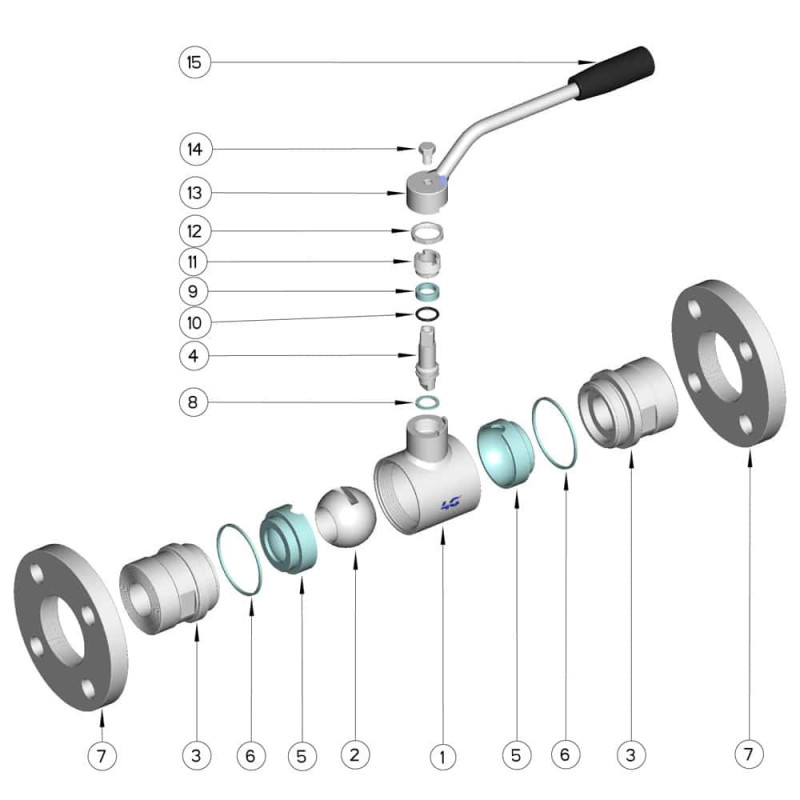

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Flange | 2 | AISI 316L |
| 6 | Guarnizioni sfera | 2 | PTFE |
| 7 | Guarnizioni manicotti | 2 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 304L (303) |
| 12 | Dado | 1 | AISI 304L |
| 13 | Rondella | 1 | AISI 304L |
| 14 | Leva | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLAST (PF) |
