Фланцеві кульові крани

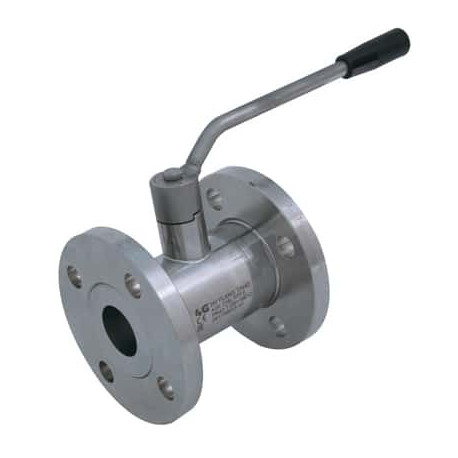

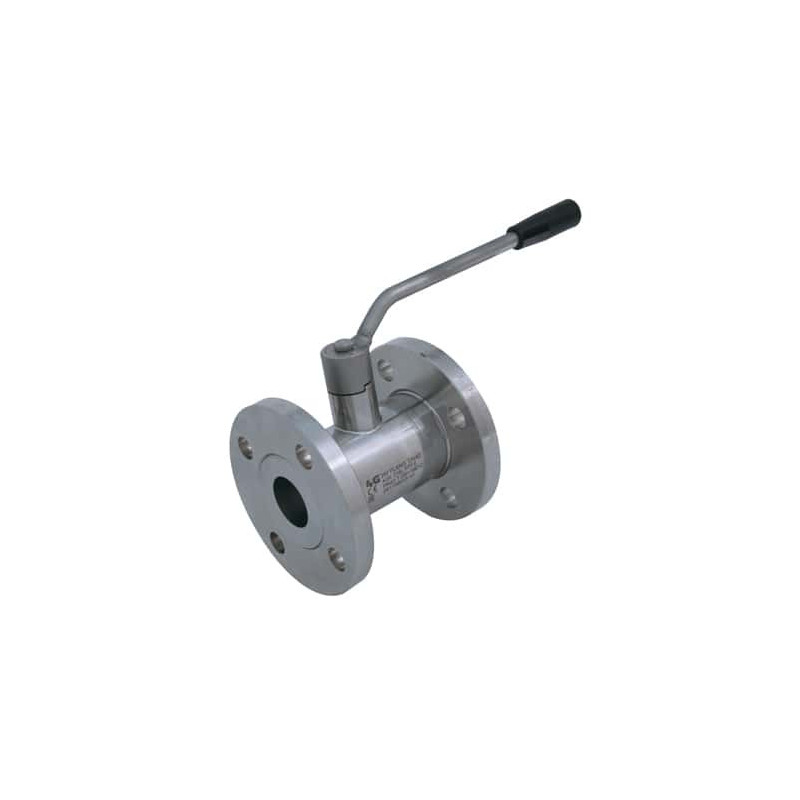

Фланцевий кульовий кран 4G Ghidini 100156 Class 300, стандартне ущільнення

4G-100156

Новий товар

Фланцевий кульовий кран 4G Ghidini з фланцями EN 1759-1 Class 300 та стандартним ущільненням Tenuta Standard.

Детальніше

Інформація

Фланцевий кульовий кран 4G Ghidini 100156 Class 300, стандартне ущільнення — Фланцевий кульовий кран 4G Ghidini з фланцями EN 1759-1 Class 300 та стандартним ущільненням Tenuta Standard.

Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

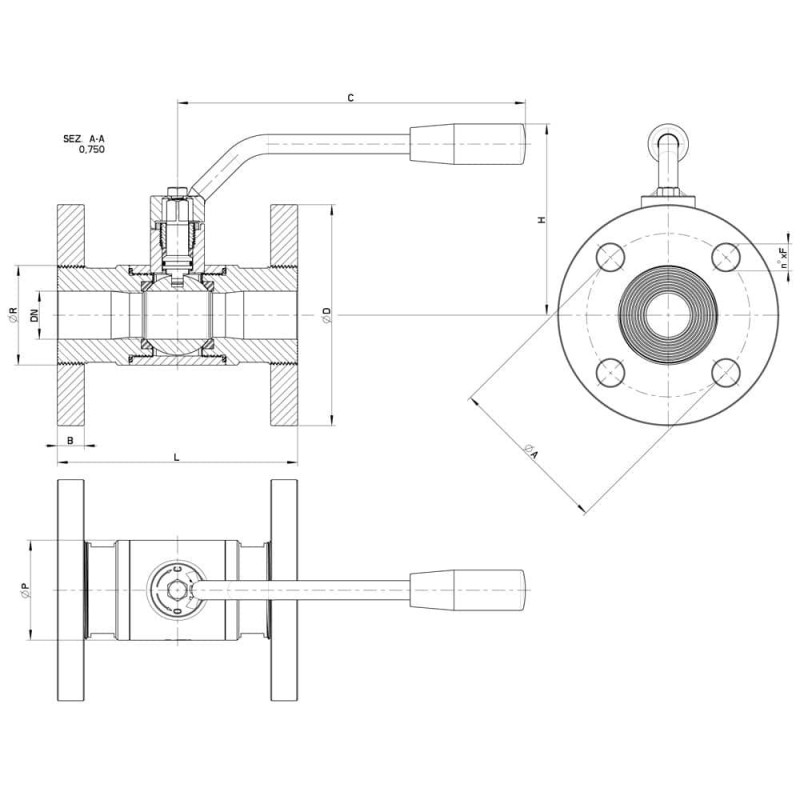

Технічні характеристики та розміри

ANSI 300DNLCHØ PDBØRAn° x FKgCODICE AISI 304LCODICE AISI 316L
1/2"1511512574359512,73466,74x161,80-100156 61410 3D
3/4"20120125784211714,34282,64x192,55-100156 62010 3D
1"25125170915212415,95188,94x193.98-100156 62610 3D
1" 1/4321301701106013317,46398,44x195,10-100156 63010
1" 1/240140240120731561975114,34x225,42-100156 63410
2"501502401308816520,6891278x199,24-100156 63810
2" 1/26517026014511319023,8110149,28x22,213,00-100156 64410
3"8018030016013521027120168,38x22,216,10-100156 64810
4"10019033018016725430,21402008x22,224-100156 65410

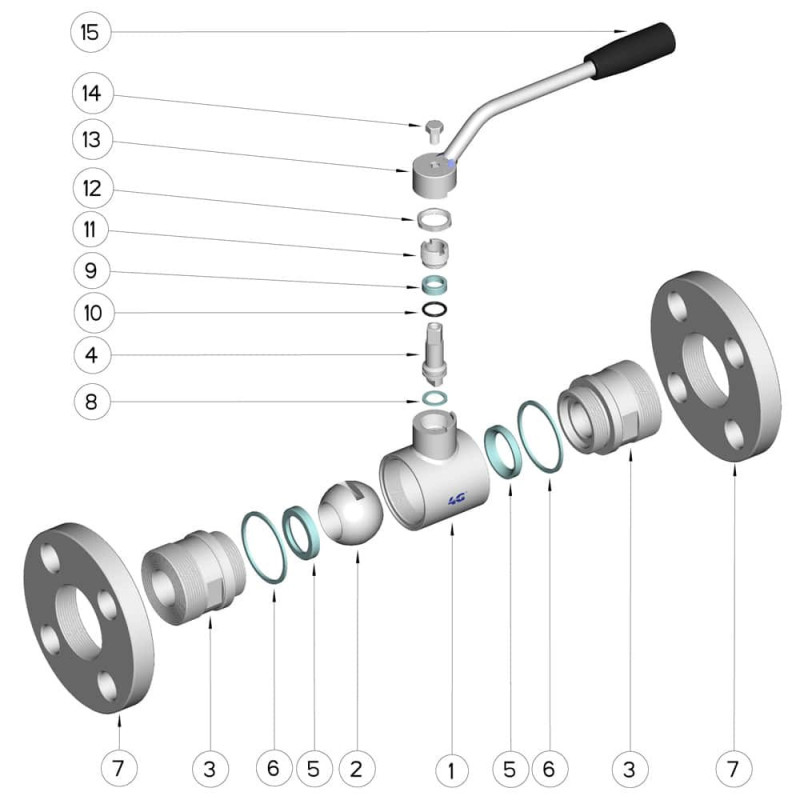

POSIZIONEDENOMINAZIONEPEZZIMATERIALE
1Corpo1AISI (304L) 316L
2Sfera1AISI (304L) 316L
3Manicotti2AISI (304L) 316L
4Perno1AISI (304L) 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Flange2AISI (304L) 316L
8Guarnizione perno1PTFE
9Guarnizione perno1PTFE
10OR di tenuta perno1FKM
11Ghiera di registro1AISI 303
12Controdado1AISI 303
13Leva1AISI 304L
14Vite1AISI 304L
15Impugnatura1DUROPLASTO (PF)

Технічний лист 4G Ghidini 100156
