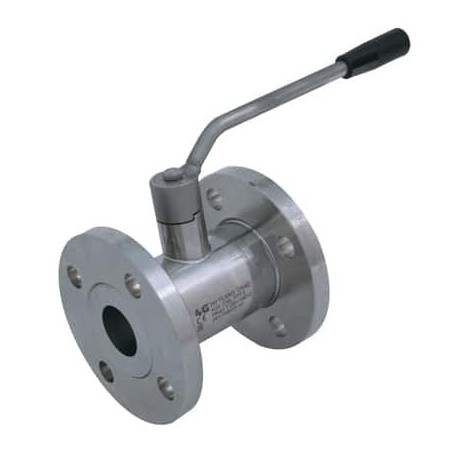

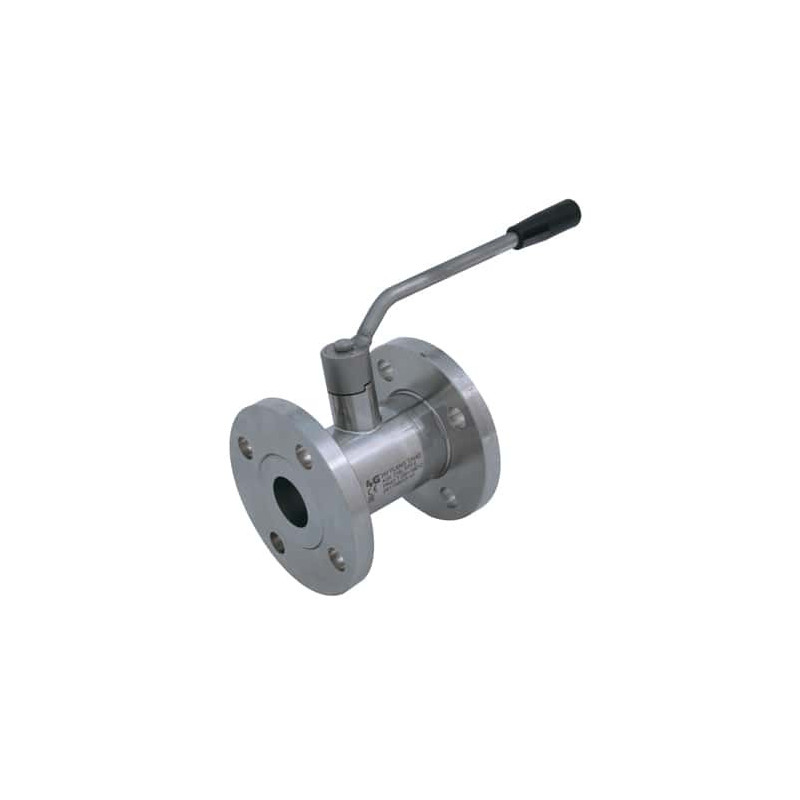

Фланцевий кульовий кран 4G Ghidini 100150 EN 1092-1, стандартне ущільнення
4G-100150
Новий товар
Фланцевий кульовий кран 4G Ghidini з фланцями EN 1092-1 та стандартним ущільненням Tenuta Standard.
Інформація
Фланцевий кульовий кран 4G Ghidini 100150 EN 1092-1, стандартне ущільнення — Фланцевий кульовий кран 4G Ghidini з фланцями EN 1092-1 та стандартним ущільненням Tenuta Standard.
Tenuta Standard — Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

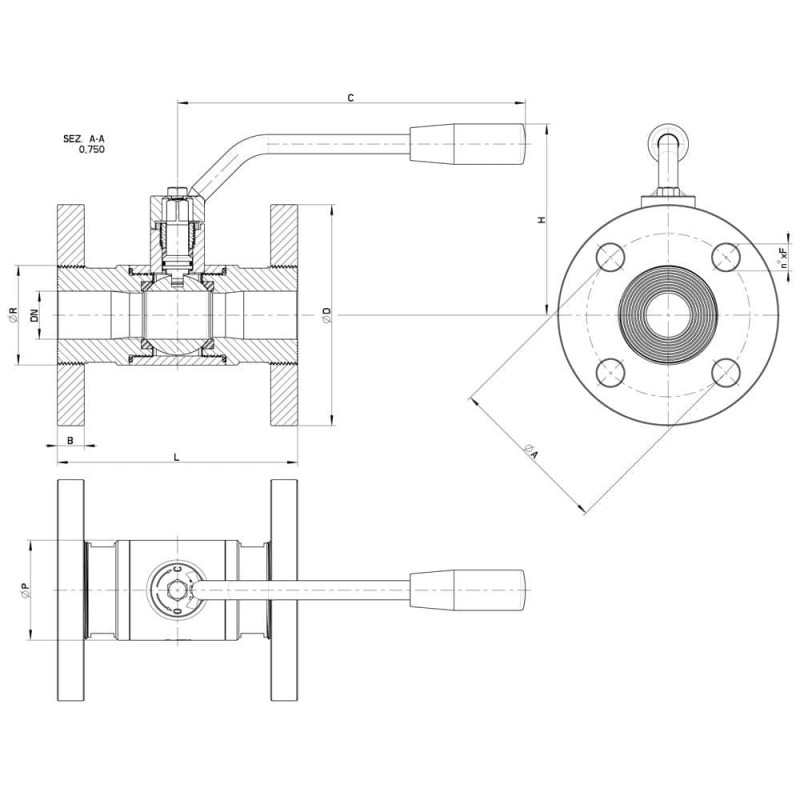

Технічні характеристики та розміри
| DN | DN | L | C | H | Ø P | D | B | ØR | A | n° x F | PN | Kg | COD. AISI 304L | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | 110 | 125 | 72 | 30 | 90 | 12 | 30 | 60 | 4x14 | 40 | 1,57 | - | 100150 60810 3D |
| 15 | 15 | 115 | 125 | 74 | 35 | 95 | 12 | 34 | 65 | 4x14 | 40 | 1,8 | - | 100150 61410 3D |
| 20 | 20 | 120 | 125 | 78 | 42 | 105 | 14 | 42 | 75 | 4x14 | 40 | 2,55 | - | 100150 62010 3D |
| 25 | 25 | 125 | 170 | 92 | 52 | 115 | 14 | 51 | 85 | 4x14 | 40 | 3,45 | - | 100150 62610 3D |
| 32 | 32 | 130 | 170 | 97 | 60 | 140 | 16 | 63 | 100 | 4x18 | 40 | 5,1 | - | 100150 63010 3D |
| 40 | 40 | 140 | 245 | 130 | 73 | 148 | 16 | 75 | 110 | 4x18 | 40 | 6,45 | - | 100150 63410 3D |
| 50 | 50 | 150 | 245 | 135 | 89 | 165 | 18 | 89 | 125 | 4x18 | 40 | 8,9 | - | 100150 63810 3D |
| 65 | 65 | 170 | 270 | 159 | 113 | 185 | 18 | 110 | 145 | 4x18 | 16 | 13,2 | - | 100150 64410 3D |
| 65 | 65 | 170 | 270 | 159 | 113 | 185 | 20 | 110 | 145 | 8x18 | 40 | 13,4 | - | 100152 64410 3D |
| 80 | 80 | 180 | 300 | 170 | 136 | 200 | 18 | 120 | 160 | 8x18 | 16 | 16,1 | 100150 44810 | 100150 64810 3D |
| 80 | 80 | 180 | 300 | 170 | 136 | 200 | 22 | 120 | 160 | 8x18 | 40 | 16,1 | 100152 44810 | 100152 64810 3D |
| 100 | 100 | 190 | 330 | 190 | 167 | 220 | 20 | 140 | 180 | 8x18 | 16 | 22,7 | 100150 45410 | 100150 65410 3D |
| 100 | 100 | 190 | 330 | 190 | 167 | 235 | 24 | 140 | 190 | 8x22 | 25 | - | 100152 45410 | 100152 65410 3D |
| 125 (Reduced) | 100 | 200 | 330 | 190 | 167 | 250 | 22 | 153 | 210 | 8x18 | 16 | - | 100150 45510 | 100150 65510 3D |

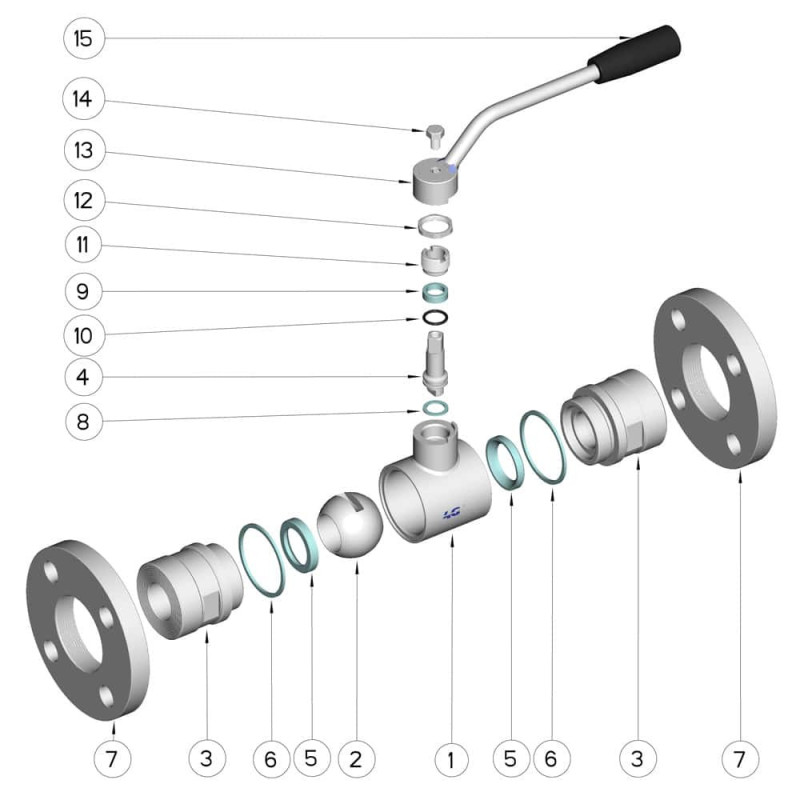

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Flange | 2 | AISI (304L) 316L |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | OR di tenuta perno | 1 | FKM |
| 11 | Ghiera di registro | 1 | AISI 303 |
| 12 | Controdado | 1 | AISI 303 |
| 13 | Leva | 1 | AISI 304L |
| 14 | Vite | 1 | AISI 304L |
| 15 | Impugnatura | 1 | DUROPLASTO (PF) |
