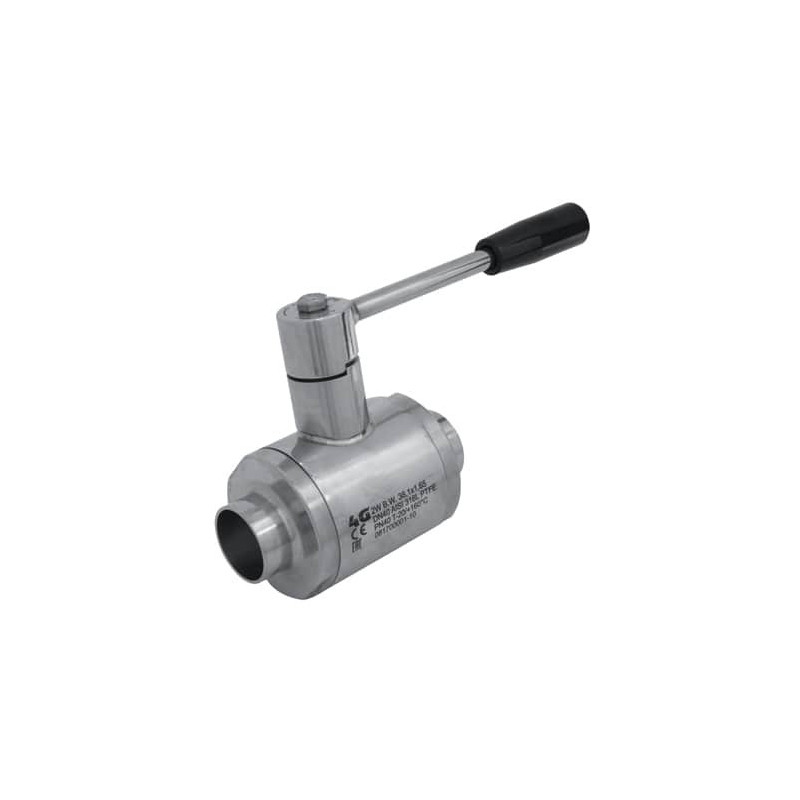

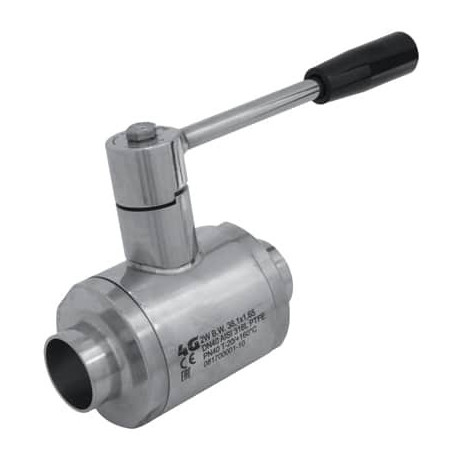

Кульовий кран 4G Ghidini 130142 під зварювання ISO 1127, санітарне виконання Tenuta Integrale
4G-130142-ISO
Новий товар
Двоскладовий кульовий кран 4G Ghidini 130142 під зварювання B.W. за ISO 1127 з ущільненням Tenuta Integrale.
Інформація
Кульовий кран 4G Ghidini 130142 під зварювання ISO 1127, санітарне виконання Tenuta Integrale — Двоскладовий кульовий кран 4G Ghidini 130142 під зварювання B.W. за ISO 1127 з ущільненням Tenuta Integrale.
Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням. Таке ущільнення щільніше охоплює кулю, допомагає зменшити мертві зони всередині крана та краще підходить для харчових, косметичних, в’язких або чутливих продуктів.

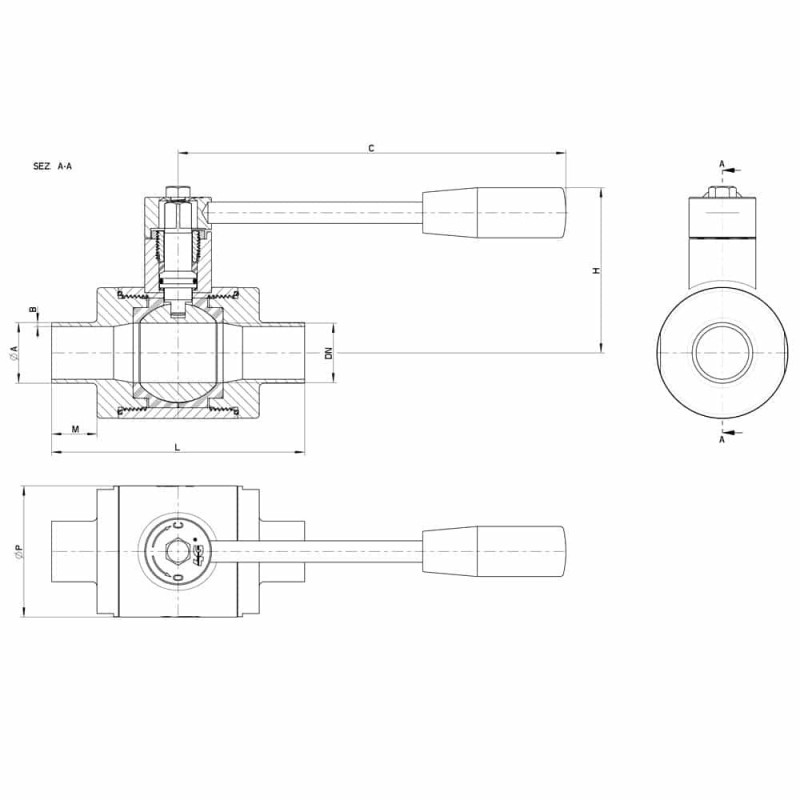

Технічні характеристики та розміри
| DN | L | C | H | Ø P | M | ØA x B | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 88 | 110 | 56 | 35 | 18 | 17,2 x 1,65 | 100 | 0,49 | 130142 6B310 3D |
| 15 | 92 | 110 | 60 | 42 | 18 | 21,3 x 1,65 | 100 | 0,65 | 130142 6C210 3D |
| 20 | 102 | 160 | 65 | 48 | 19 | 26,9 x 1,65 | 100 | 0,95 | 130142 6E310 3D |
| 25 | 106 | 160 | 70 | 55 | 19 | 33,7 x 2 | 64 | 1,17 | 130142 6H910 3D |
| 32 | 112 | 160 | 75 | 65 | 19 | 42,4 x 2 | 64 | 1,56 | 130142 6L210 3D |
| 40 | 126 | 190 | 100 | 80 | 19 | 48,3 x 2 | 64 | 2,82 | 130142 6M110 3D |
| 50 | 136 | 190 | 107 | 95 | 19 | 60,3 x 2 | 40 | 3,81 | 130142 6Q910 3D |
| 65 | 154 | 225 | 119 | 113 | 21 | 76,1 x 2 | 40 | 5,99 | 130142 6U610 3D |
| 80 | 184 | 290 | 130 | 140 | 27 | 88,9 x 2 | 40 | 10,43 | 130142 6W910 3D |
| 100 | 190 | 325 | 144 | 167 | 27 | 114,3 x 2 | 25 | 14,57 | 130142 6Y410 3D |

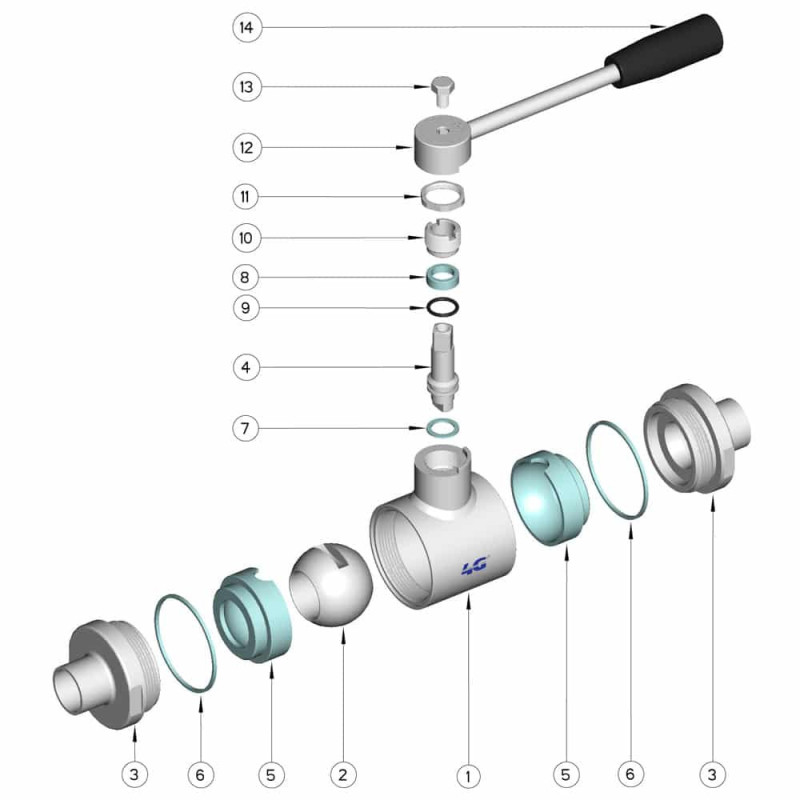

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
