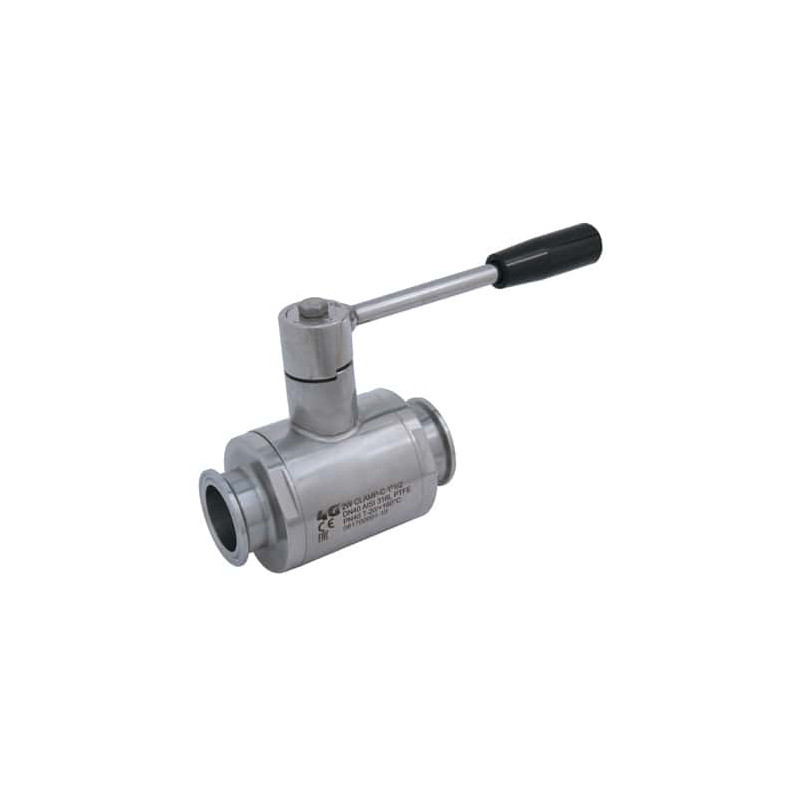

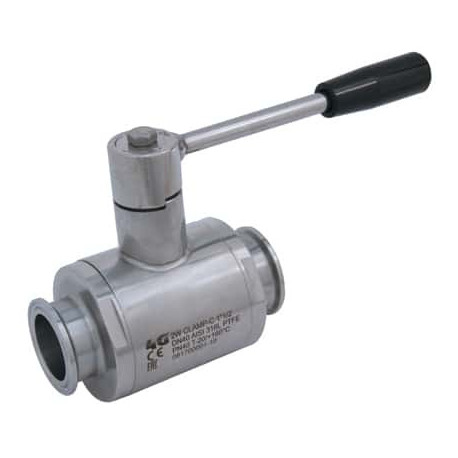

Кульовий кран 4G Ghidini 130130 для труби BS, санітарне виконання Tenuta Integrale
4G-130130-BS
Новий товар
Двоскладовий кульовий кран 4G Ghidini 130130 для труби BS з обволікаючим ущільненням Tenuta Integrale.
Інформація
Кульовий кран 4G Ghidini 130130 для труби BS, санітарне виконання Tenuta Integrale — Двоскладовий кульовий кран 4G Ghidini 130130 для труби BS з обволікаючим ущільненням Tenuta Integrale.
Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням. Таке ущільнення щільніше охоплює кулю, допомагає зменшити мертві зони всередині крана та краще підходить для харчових, косметичних, в’язких або чутливих продуктів.

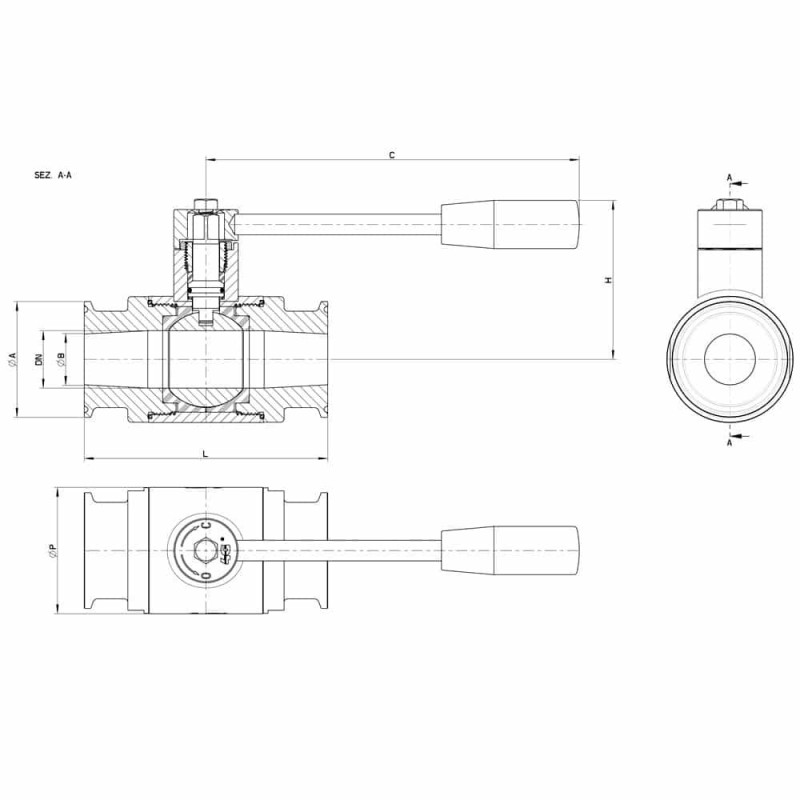

Технічні характеристики та розміри
| CLAMP SERIE C DN/OD | DN | L | Ø A | Ø B | C | H | Ø P | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | 88 | 25 | 9,4 | 110 | 56 | 35 | 100 | 0,53 | 130130 61210 3D |
| 3/4" | 15 | 92 | 25 | 15,75 | 110 | 60 | 42 | 100 | 0,65 | 130130 61810 3D |
| 1" | 20 | 102 | 50,5 | 22,1 | 160 | 65 | 48 | 100 | 1,24 | 130130 62410 3D |
| 1" | 25 | 106 | 50,5 | 22,1 | 160 | 70 | 55 | 64 | 1,43 | 130130 62610 3D |
| 1"1/2 | 32 | 112 | 50,5 | 34,8 | 160 | 75 | 65 | 64 | 1,63 | 130130 63210 3D |
| 1"1/2 | 40 | 126 | 50,5 | 34,8 | 190 | 100 | 80 | 64 | 2,92 | 130130 63410 3D |
| 2" | 50 | 136 | 64 | 47,5 | 190 | 107 | 95 | 40 | 3,95 | 130130 63810 3D |
| 2"1/2 | 65 | 154 | 77,5 | 60,2 | 225 | 119 | 113 | 40 | 6,22 | 130130 64410 3D |
| 3" | 80 | 184 | 91 | 72,9 | 290 | 130 | 140 | 40 | 10,74 | 130130 64810 3D |
| 4" | 100 | 190 | 119 | 97,38 | 325 | 144 | 167 | 25 | 15,05 | 130130 65410 3D |

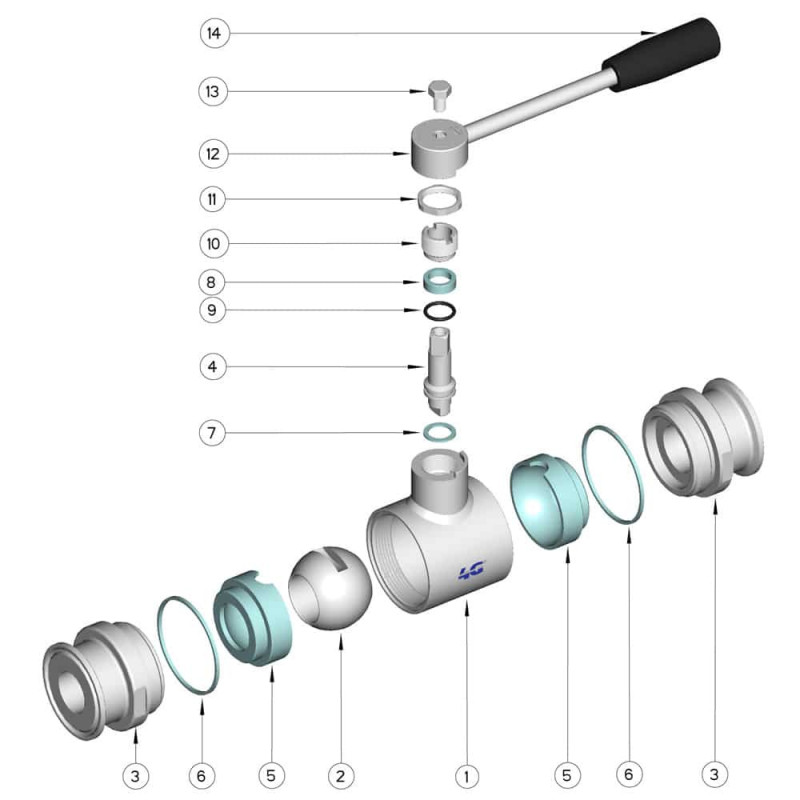

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
