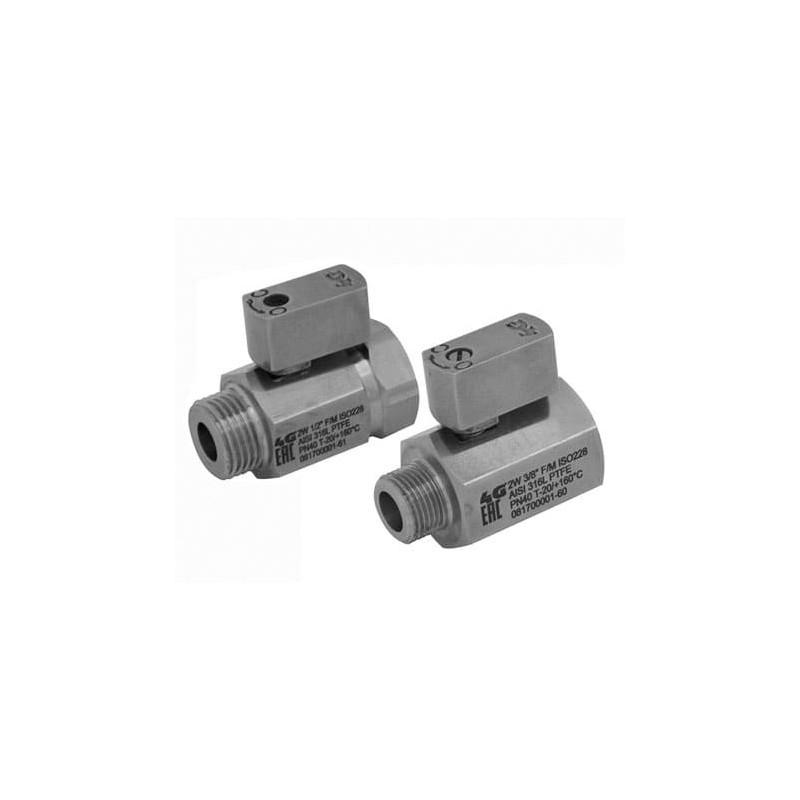

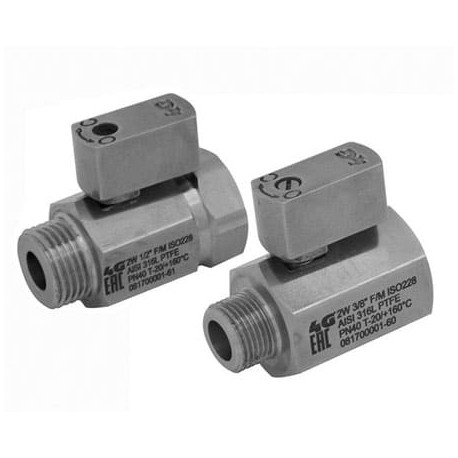

Кран 4G Ghidini 616209, ISO 228 F/M, відвід під манометр, Tenuta Standard
4G-616209
Новий товар
Кульовий кран 4G Ghidini 616209, приєднання: ISO 228 F/M, відвід під манометр, виконання: стандартне ущільнення.
Інформація
Кран 4G Ghidini 616209, ISO 228 F/M, відвід під манометр, Tenuta Standard — Кульовий кран 4G Ghidini 616209, приєднання: ISO 228 F/M, відвід під манометр, виконання: стандартне ущільнення.
2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 616209
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: ISO 228 F/M, відвід під манометр
- Ущільнення: стандартне ущільнення / Tenuta Standard

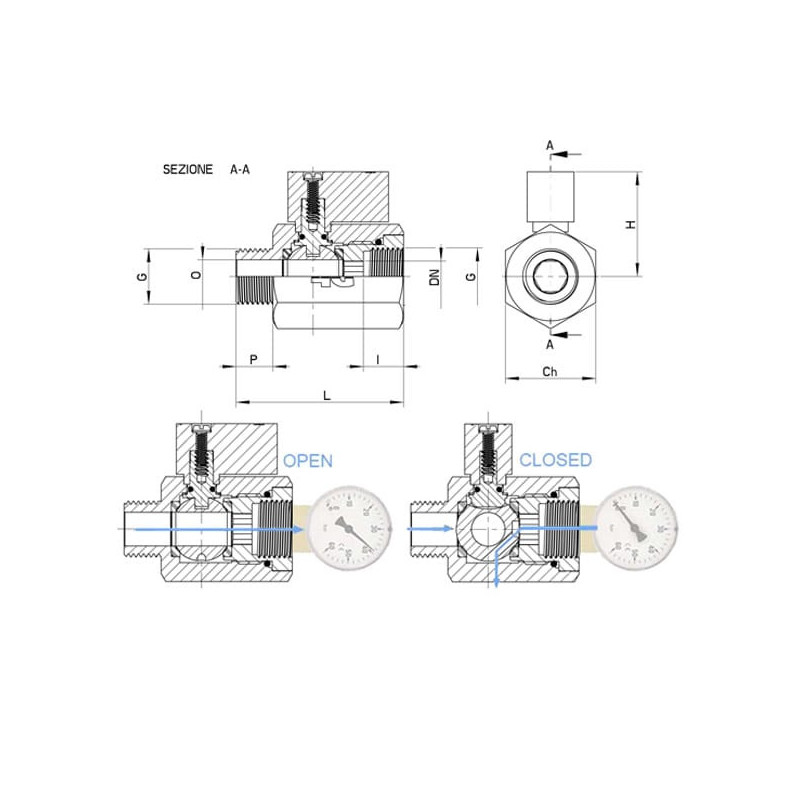

Технічні характеристики та розміри
| G | DN | L | I | O | P | H | CH | PN | Kg. | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 50 | 12 | 8 | 11 | 30 | 27 | 40 | - | 616209 60410 |
| 3/8" | 10 | 50 | 12 | 10 | 11 | 30 | 27 | 40 | - | 616209 60810 |
| 1/2" | 10 | 52 | 12 | 10 | 11 | 30 | 27 | 40 | - | 616209 61210 |

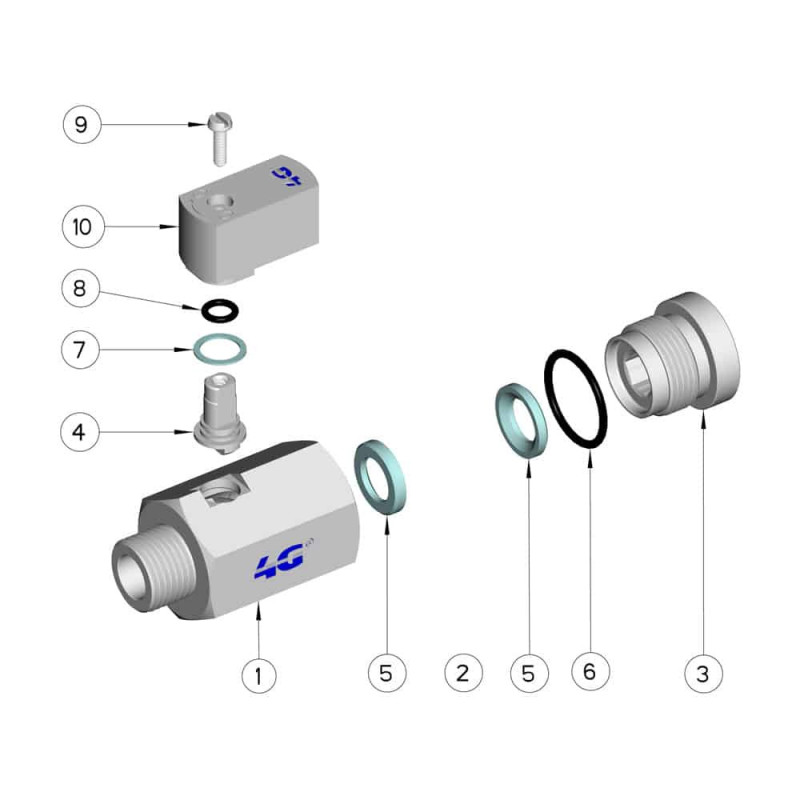

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotto | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione manicotto | 1 | FKM (Viton) |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM |
| 9 | Vite | 1 | AISI 304L |
| 10 | Leva | 1 | AISI 303 |
