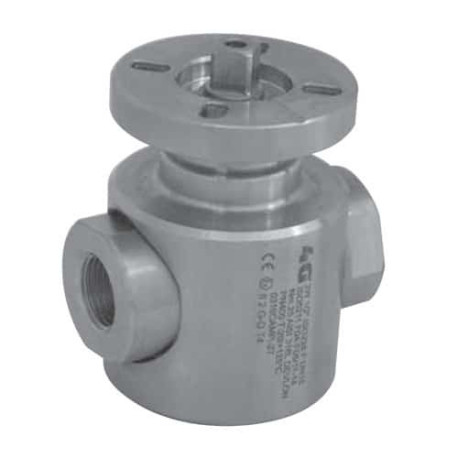

Кран 4G Ghidini 273004, площадка ISO 5211, NPT F/F, PN250, Tenuta Standard

4G-273004-PN250

Новий товар

Кульовий кран 4G Ghidini 273004 з площадкою під привід ISO 5211 / DIN 3337, приєднання: NPT F/F, PN250, виконання: стандартне ущільнення.

Детальніше

Додати до списку обраних товарів

Інформація

Кран 4G Ghidini 273004, площадка ISO 5211, NPT F/F, PN250, Tenuta Standard — Кульовий кран 4G Ghidini 273004 з площадкою під привід ISO 5211 / DIN 3337, приєднання: NPT F/F, PN250, виконання: стандартне ущільнення.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

  • Виробник: 4G Ghidini
  • Код виробника: 273004
  • Тип: 2-way кульовий кран
  • Конструкція корпуса: двоскладовий
  • Приєднання: NPT F/F, PN250
  • Ущільнення: стандартне ущільнення / Tenuta Standard
  • Керування: площадка під привід ISO 5211 / DIN 3337

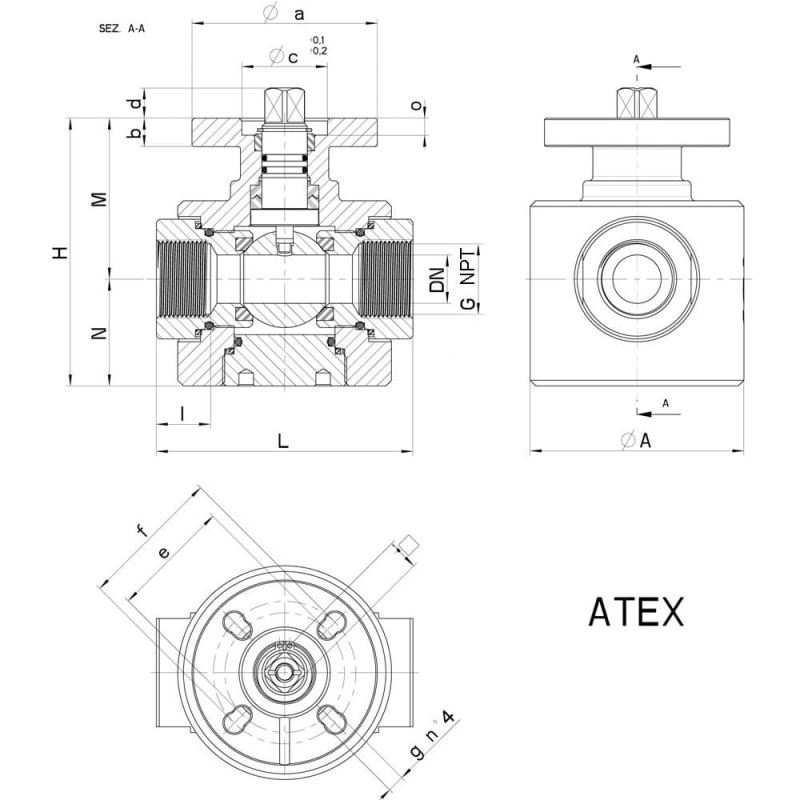

Технічні характеристики та розміри

G (NPT)DNLIHMNØ APNKgISO-DINØ abØc x o□ Qu.defgn°4 vitiNmCODICE
1/4"87015845331602501,40F.03 / F.04551025x69/119,536426M5x1620273004A604S0
3/8"87015845331602501,35F.03 / F.04551025x69/119,536426M5x16/M6x1620273004A608S0
1/2"128018875433652501,70F.04 / F.05651030x611/1410,542506M5x16/M6x1625273004A614S0
3/4"1790199456,537,5752502,30F.04 / F.05651030x611/1410,542506M5x16/M6x1635273004A620S0
1"221002010059,540,5852503,2F.04 / F.05651030x611/1410,542506M5x16/M6x1640273004A626S0

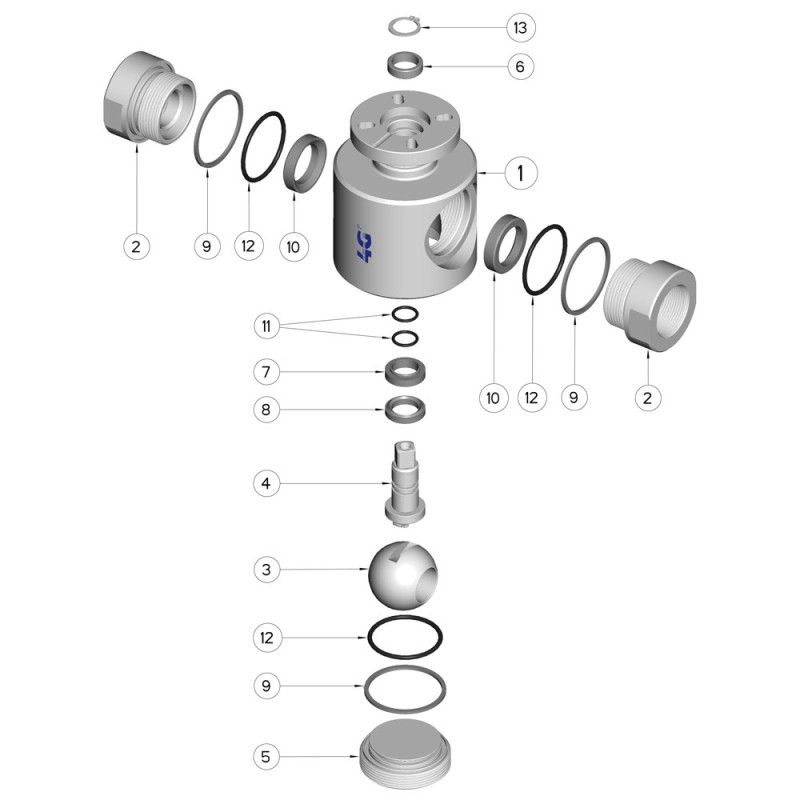

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Manicotto2AISI 316L
3Sfera1AISI 316L
4Perno1AISI 316L
5Tappo1AISI 316L
6Guarnizioni perno1PTFE caricato vetro
7Guarnizioni perno1PTFE caricato INOX
8Guarnizioni perno1PTFE caricato INOX
9Guarnizione manicotto3PTFE caricato INOX
10Guarnizioni sfera2PTFE caricato INOX
11O-Ring perno2FKM
12O-Ring manicotto3FKM
13Seeger1AISI 420

Документація

Технічний лист 4G Ghidini 273004
