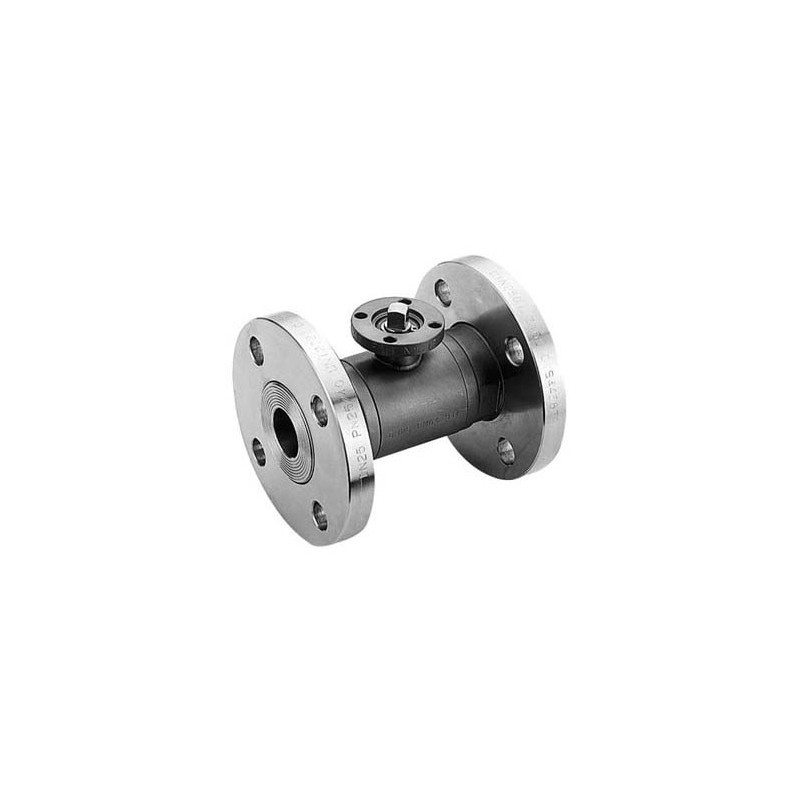

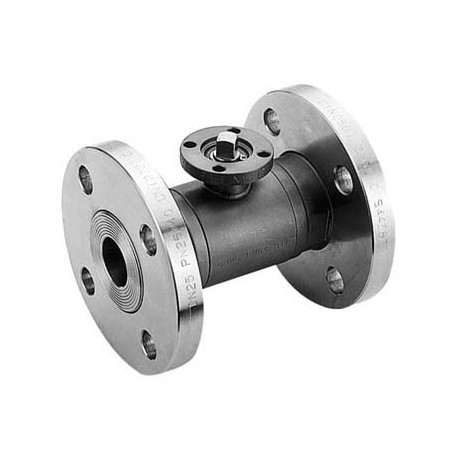

Кран 4G Ghidini 253050, площадка ISO 5211, фланці EN 1092-1, Tenuta Standard

Артикул 4G-253050

Стан: Новий товар

Кульовий кран 4G Ghidini 253050 з площадкою під привід ISO 5211 / DIN 3337, приєднання: фланці EN 1092-1, виконання: стандартне ущільнення.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 253050, площадка ISO 5211, фланці EN 1092-1, Tenuta Standard — Кульовий кран 4G Ghidini 253050 з площадкою під привід ISO 5211 / DIN 3337, приєднання: фланці EN 1092-1, виконання: стандартне ущільнення.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 253050
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: фланці EN 1092-1
Ущільнення: стандартне ущільнення / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

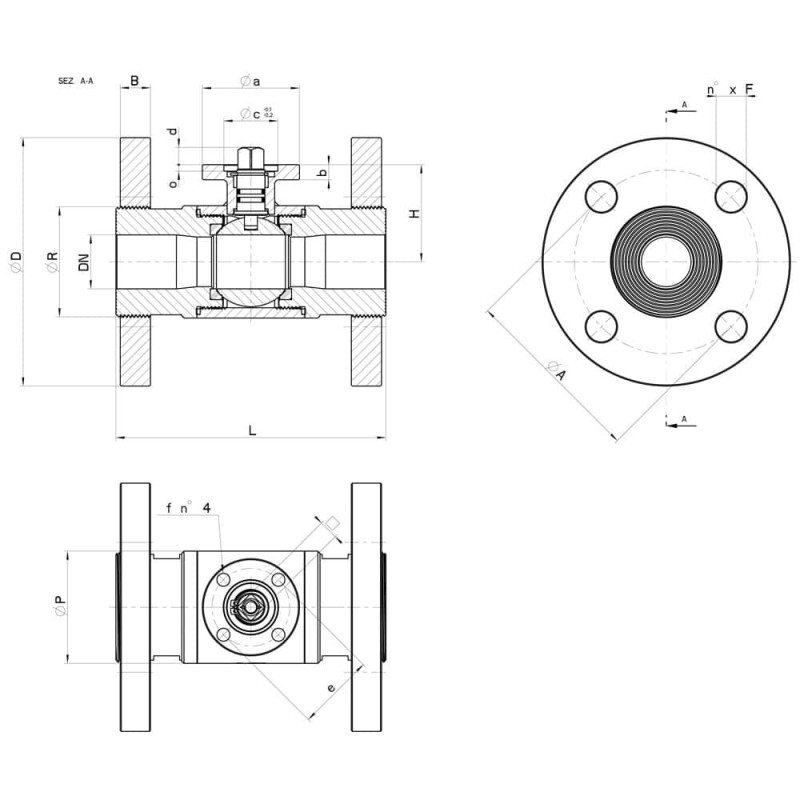

Технічні характеристики та розміри

DN	L	H	Ø P	D	B	Ø R	Ø A	n° x F	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n 4 viti	Nm	CODICE AISI 316L
15 *	115	37,5	35	95	14	35	65	4 x 14	40	1,78	F.03	46	7	25x3	9	8	36	6	M5x14	8	253050 61410
20 *	120	41	42	105	16	42	75	4 x 14	40	2,51	F.03	46	7	25x3	9	8	36	6	M5x14	12	253050 62010
25 *	125	45	52	115	16	51	85	4 x 14	40	3,30	F.03	46	7	25x3	9	8	36	6	M5x14	15	253050 62610
25 *	125	53,5	52	115	16	51	85	4 x 14	40	3,36	F.04	54	7	30x3	11	10	42	6	M5x14	15	253050 6261F
32 *	130	50	60	140	18	63	100	4 x 18	40	4,88	F.03	46	7	25x3	9	8	36	6	M5x14	18	253050 63010
32 *	130	58,5	60	140	18	63	100	4 x 18	40	5,00	F.04	54	7	30x3	11	10	42	6	M5x14	18	253050 6301F
40 *	140	68	73	150	18	75	110	4 x 18	40	6,21	F.05	65	10	35x4	14	13	50	7	M6x16	25	253050 63410
40 *	140	68	73	150	18	75	110	4 x 18	40	6,40	F.07	90	10	55x4	17	15	70	9	M8x20	25	253050 6341F
50 *	150	76	89	165	20	89	125	4 x 18	40	8,82	F.05	65	10	35x4	14	13	50	7	M6x16	30	253050 63810
50 *	150	76	89	165	20	89	125	4 x 18	40	9,00	F.07	90	10	55x4	17	15	70	9	M8x20	30	253050 6381F

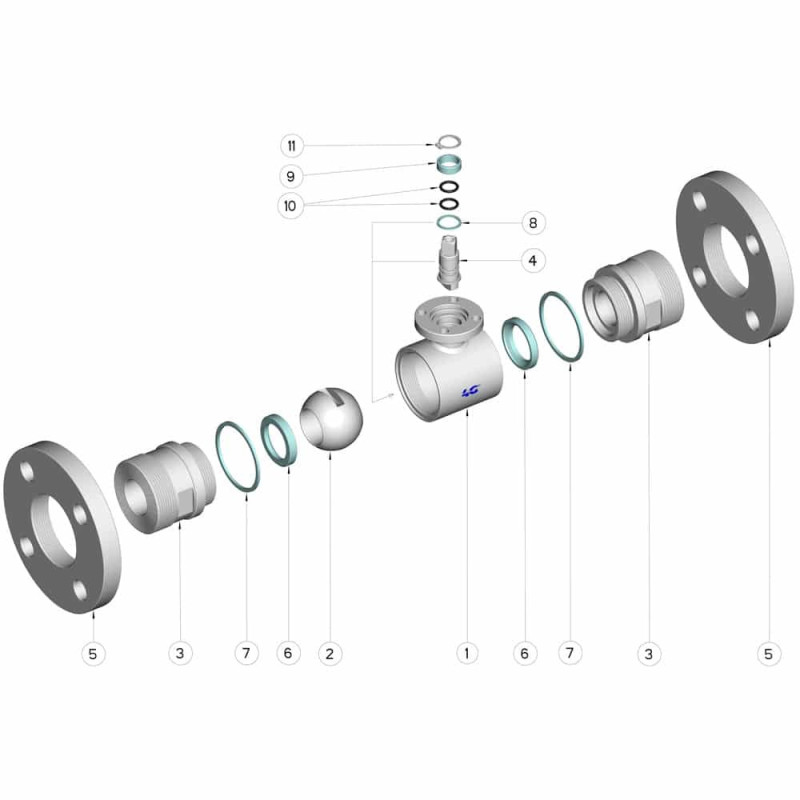

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Flange	2	AISI 304L - 316L - Aq
6	Guarnizioni sfera	2	PTFE
7	Guarnizioni manicotti	2	PTFE
8	Guarnizione perno	1	PTFE
9	Guarnizione perno	1	PTFE
10	OR di tenuta perno	2	FKM
11	Seeger	1	AISI 420

Документація

Технічний лист 4G Ghidini 253050
