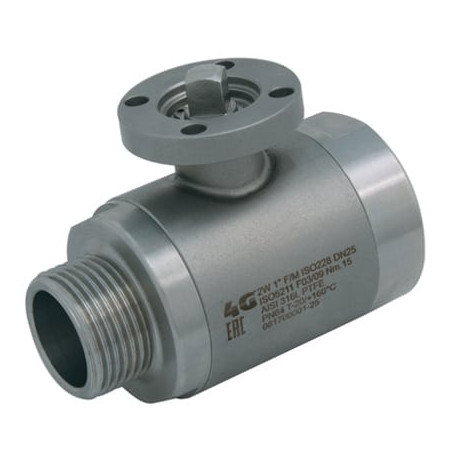

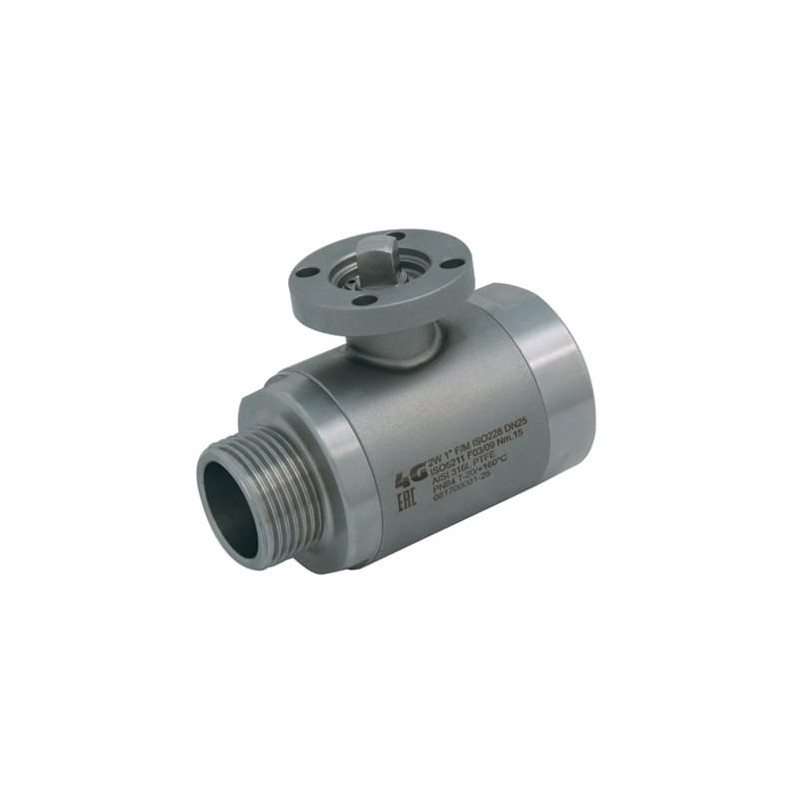

Кран 4G Ghidini 253009, площадка ISO 5211, ISO 228 F/M, Tenuta Standard
4G-253009
Новий товар
Інформація
Кран 4G Ghidini 253009, площадка ISO 5211, ISO 228 F/M, Tenuta Standard — Кульовий кран 4G Ghidini 253009 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F/M, виконання: стандартне ущільнення.
2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 253009
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: ISO 228 F/M
- Ущільнення: стандартне ущільнення / Tenuta Standard
- Керування: площадка під привід ISO 5211 / DIN 3337

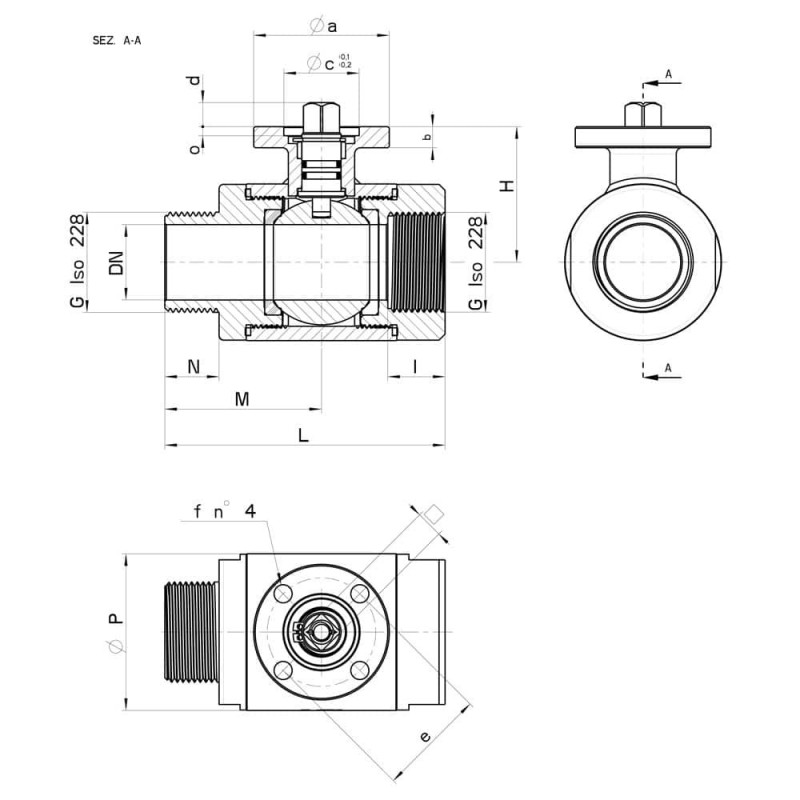

Технічні характеристики та розміри
| G | DN | L | I | N | M | C | H | Ø P | PN | Kg | ISO-DIN | Ø a | b | Øc x o | □ | d | e | f | n4 viti | Nm | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 76 | 15 | 15 | 45 | 110 | 37,5 | 35 | 200 | 0,45 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 8 | 253009 61410 |
| 3/4" | 20 | 85 | 17 | 16 | 49 | 110 | 41 | 42 | 200 | 0,64 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 12 | 253009 62010 |
| 1" | 25 | 93 | 19 | 18 | 52 | 160 | 45 | 52 | 160 | 1,01 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 15 | 253009 62610 |
| 1" | 25 | 93 | 19 | 18 | 52 | 160 | 53,5 | 52 | 160 | 1,06 | F.04 | 54 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 15 | 253009 6261F |
| 1"1/4 | 32 | 103 | 19 | 20 | 57 | 160 | 50 | 60 | 100 | 1,23 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 18 | 253009 63010 |
| 1"1/4 | 32 | 103 | 19 | 20 | 57 | 160 | 58,5 | 60 | 100 | 1,30 | F.04 | 54 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 18 | 253009 6301F |
| 1"1/2 | 40 | 116 | 20 | 20 | 64 | 190 | 68 | 73 | 64 | 2,23 | F.05 | 65 | 7 | 35x4 | 14 | 13 | 50 | 7 | M6x16 | 25 | 253009 63410 3D |
| 1"1/2 | 40 | 116 | 20 | 20 | 64 | 190 | 68 | 73 | 64 | 2,43 | F.07 | 90 | 7 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 25 | 253009 6341F |
| 2" | 50 | 131 | 20 | 24 | 73 | 190 | 76 | 89 | 64 | 3,40 | F.05 | 65 | 7 | 35x4 | 14 | 13 | 50 | 7 | M6x16 | 30 | 253009 63810 |
| 2" | 50 | 131 | 20 | 24 | 73 | 190 | 76 | 89 | 64 | 3,56 | F.07 | 90 | 7 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 30 | 253009 6381F |

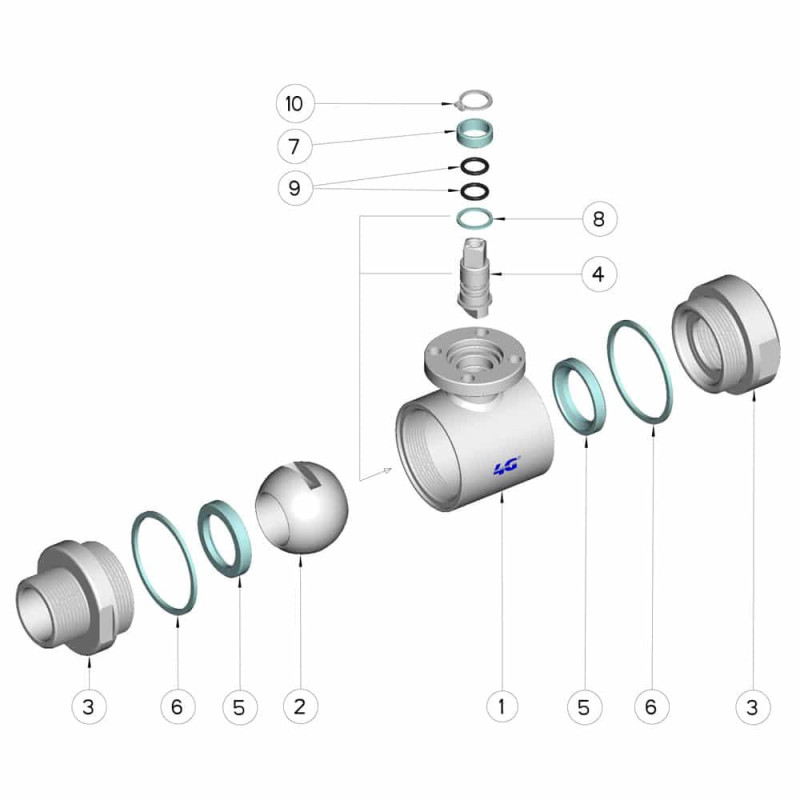

| Pos. | Denom. | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 2 | FKM |
| 10 | Seeger | 1 | AISI 420 |
