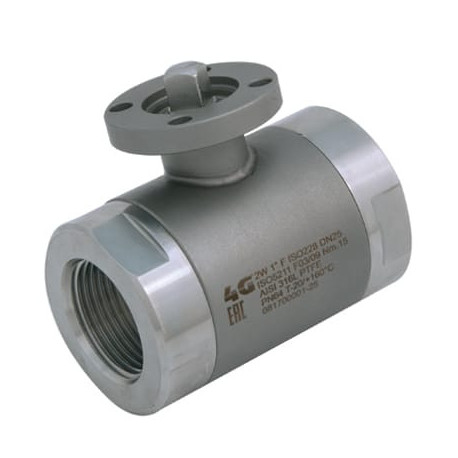

Кран 4G Ghidini 253001, площадка ISO 5211, ISO 228 F, Tenuta Standard
4G-253001
Новий товар

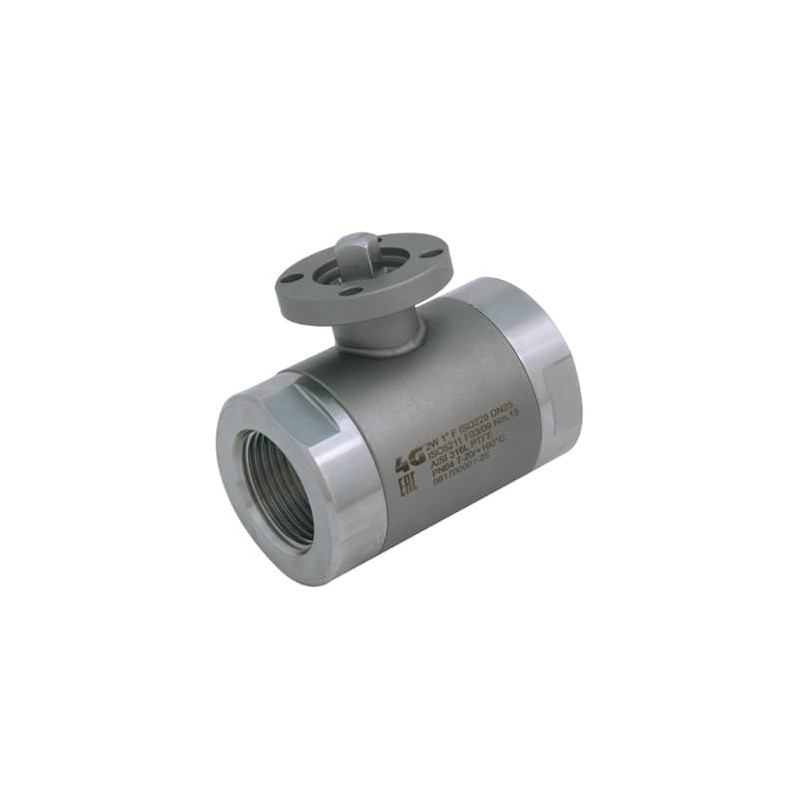

Кульовий кран 4G Ghidini 253001 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F, виконання: стандартне ущільнення.
Інформація
Кран 4G Ghidini 253001, площадка ISO 5211, ISO 228 F, Tenuta Standard — Кульовий кран 4G Ghidini 253001 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F, виконання: стандартне ущільнення.
2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 253001
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: ISO 228 F
- Ущільнення: стандартне ущільнення / Tenuta Standard
- Керування: площадка під привід ISO 5211 / DIN 3337

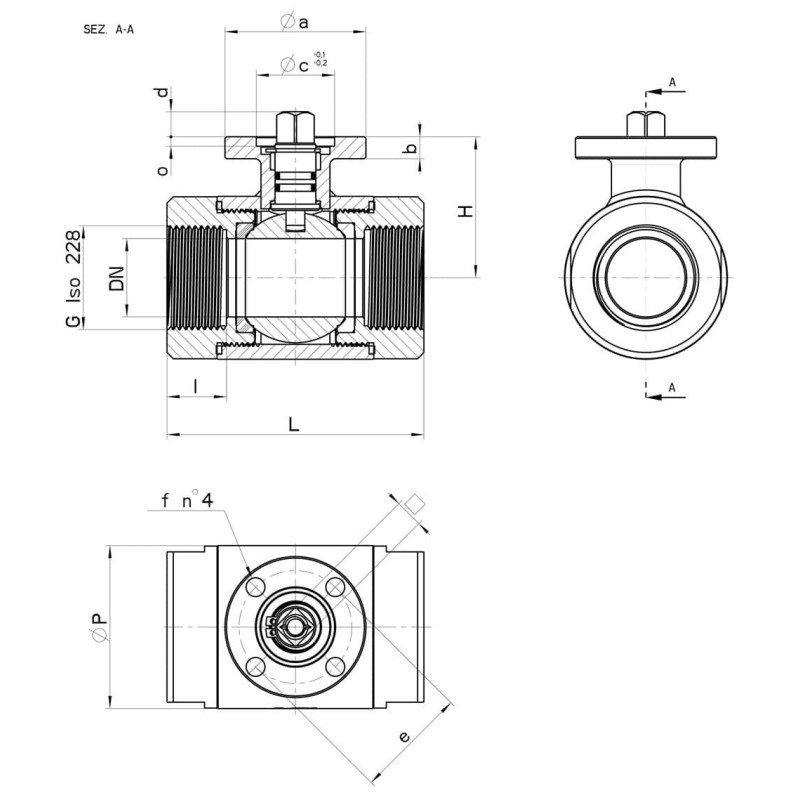

Технічні характеристики та розміри
| G | DN | L | I | H | Ø P | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n4 viti | Nm | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 62 | 15 | 37,5 | 35 | 200 | 0,43 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 8 | 253001 61410 3D |
| 3/4" | 20 | 72 | 17 | 41 | 42 | 200 | 0,61 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 12 | 253001 62010 3D |
| 1" | 25 | 82 | 19 | 45 | 52 | 160 | 0,99 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 15 | 253001 62610 |
| 1" | 25 | 82 | 19 | 53,5 | 52 | 160 | 1,07 | F.04 | 54 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 15 | 253001 6261F |
| 1"1/4 | 32 | 92 | 19 | 50 | 60 | 100 | 1,18 | F.03 | 46 | 7 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 18 | 253001 63010 |
| 1"1/4 | 32 | 92 | 19 | 58,5 | 60 | 100 | 1,26 | F.04 | 54 | 7 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 18 | 253001 6301F |
| 1"1/2 | 40 | 104 | 20 | 68 | 73 | 64 | 2,26 | F.05 | 65 | 10 | 35x4 | 14 | 13 | 50 | 7 | M6x16 | 25 | 253001 63410 |
| 1"1/2 | 40 | 104 | 20 | 68 | 73 | 64 | 2,45 | F.07 | 90 | 10 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 25 | 253001 6341F |
| 2" | 50 | 116 | 20 | 76 | 89 | 64 | 3,30 | F.05 | 65 | 10 | 35x4 | 14 | 13 | 50 | 7 | M6x16 | 30 | 253001 63810 |
| 2" | 50 | 116 | 20 | 76 | 89 | 64 | 3,50 | F.07 | 90 | 10 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 30 | 253001 6381F |

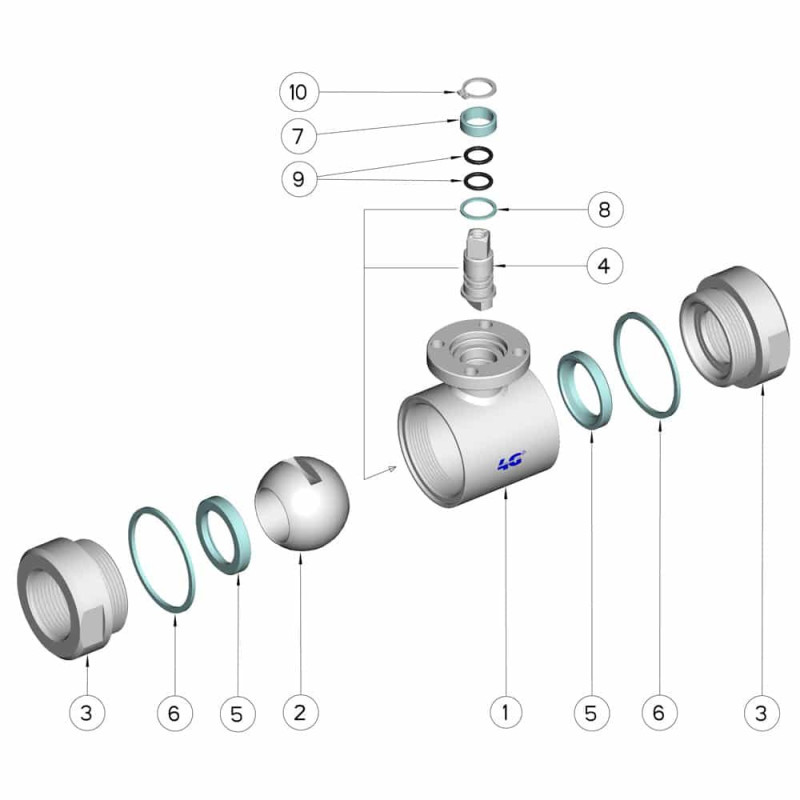

| Pos. | Denom. | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 2 | FKM |
| 10 | Seeger | 1 | AISI 420 |
