Двоскладові кульові крани

Збільшити для перегляду

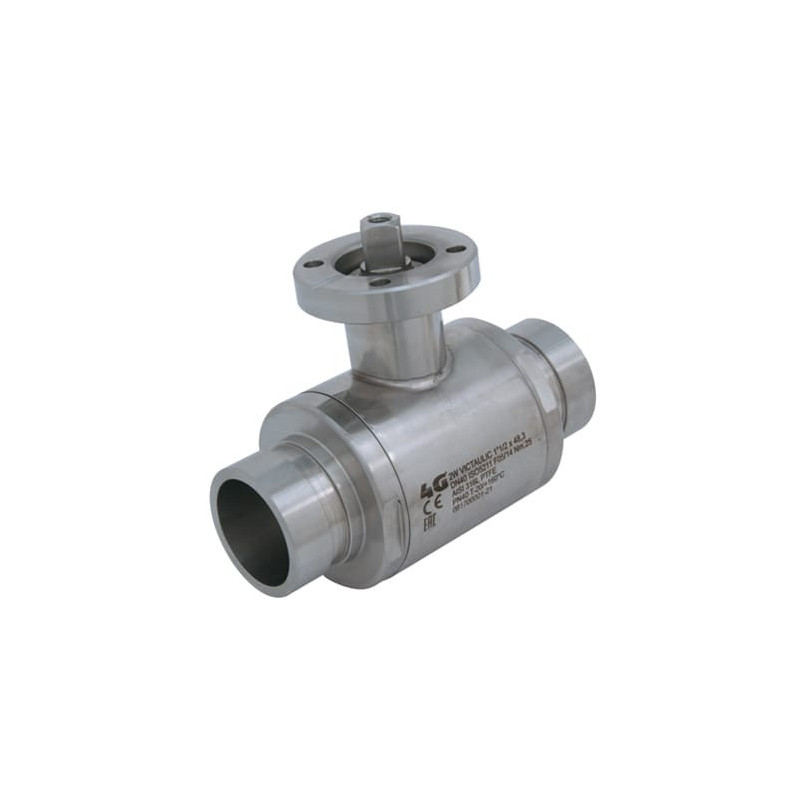

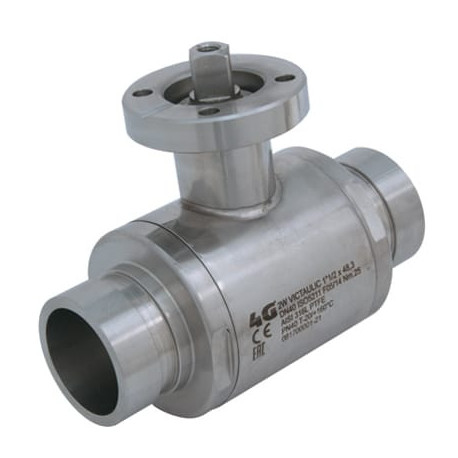

Кран 4G Ghidini 213060, площадка ISO 5211, Victaulic, Tenuta Standard

Артикул 4G-213060

Стан: Новий товар

Кульовий кран 4G Ghidini 213060 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Victaulic, виконання: стандартне ущільнення.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 213060, площадка ISO 5211, Victaulic, Tenuta Standard — Кульовий кран 4G Ghidini 213060 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Victaulic, виконання: стандартне ущільнення.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 213060
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: Victaulic
Ущільнення: стандартне ущільнення / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

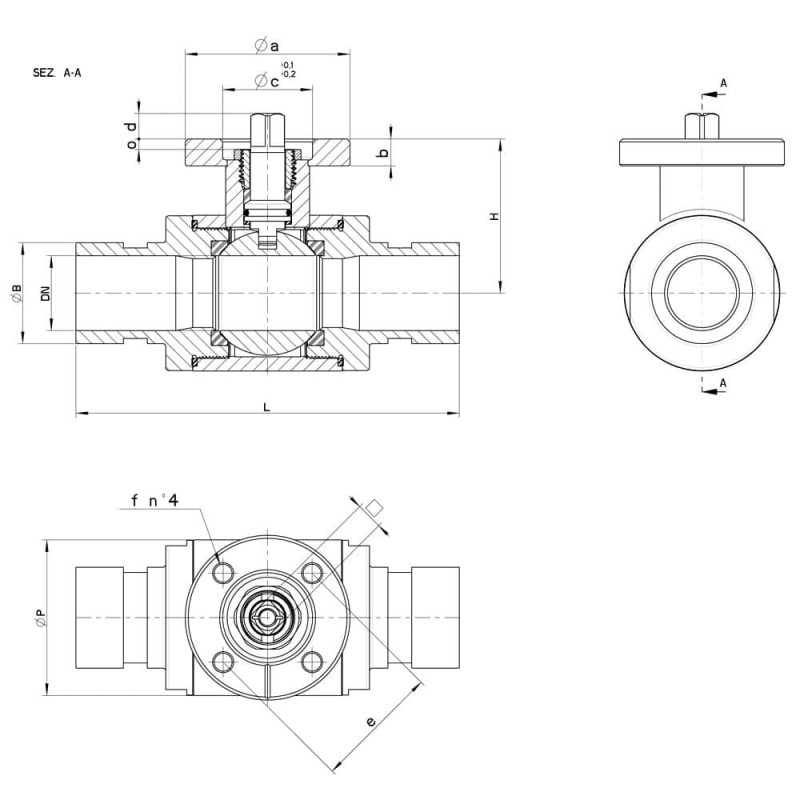

Технічні характеристики та розміри

VICTAULIC	DN	L	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 viti	Nm	CODICE AISI 316L
3/4" x 26,9	20	126	26,9	45	42	100	--	F.03	46	9	25x3	9	8	36	6	M5x16	12	213060 62010 3D
3/4" x 26,9	20	126	26,9	45	42	100	--	F.04	54	9	30x3	11	10	42	6	M5x16	12	213060 6201F 3D
1" x 33,7	25	128	33,7	51.5	52	64	--	F.04	54	9	30x3	11	10	42	6	M5x16	15	213060 62610 3D
1" x 33,7	25	128	33,7	51.5	52	64	--	F.05	65	9	35x3	14	13	50	7	M6x16	15	213060 6261F 3D
1"1/4 x 42,4	32	134	42,4	56.5	60	64	--	F.04	54	9	30x3	11	10	42	6	M5x16	18	213060 63010 3D
1"1/4 x 42,4	32	134	42,4	56.5	60	64	--	F.05	65	9	35x3	14	13	50	7	M6x16	18	213060 6301F 3D
1"1/2 x 48,3	40	148	48,3	76	73	64	--	F.05	65	12	35X4	14	13	50	7	M6X20	25	213060 63410 3D
1"1/2 x 48,3	40	148	48,3	76	73	64	--	F.07	90	12	55x4	17	15	70	9	M8x20	25	213060 6341F 3D
2" x 60,3	50	158	60,3	84	89	40	--	F.05	65	12	35x4	14	13	50	7	M6x20	30	213060 63810 3D
2" x 60,3	50	158	60,3	84	89	40	--	F.07	90	12	55x4	17	15	70	9	M8x20	30	213060 6381F 3D
2"1/2 x 73	65	172	73	94.5	113	40	--	F.07	90	12	55x4	17	15	70	9	M8x20	45	213060 64410 3D
2"1/2 x 73	65	172	73	94.5	113	40	--	F.10	120	12	70x4	22	18	102	11	M10x25	45	213060 6441F 3D
2"1/2 x 76.1	65	172	76.1	94.5	113	40	--	F.07	90	12	55x4	17	15	70	9	M8x20	45	213060 64510 3D
2"1/2 x 76.1	65	172	76.1	94.5	113	40	--	F.10	120	12	70x4	22	18	102	11	M10x25	45	213060 6451F 3D
3" x 88,9	80	194	88,9	106	136	40	--	F.07	90	12	55x4	17	15	70	9	M8x20	70	213060 64810 3D
3" x 88,9	80	194	88,9	106	136	40	--	F.10	120	12	70x4	22	18	102	11	M10x25	70	213060 6481F 3D
4" x 114,3	100	206	114,3	120	167	25	--	F.07	90	12	55x4	17	15	70	9	M8x20	80	213060 65410 3D
4" x 114,3	100	206	114,3	120	167	25	--	F.10	120	12	70x4	22	18	102	11	M10x25	80	213060 6541F 3D

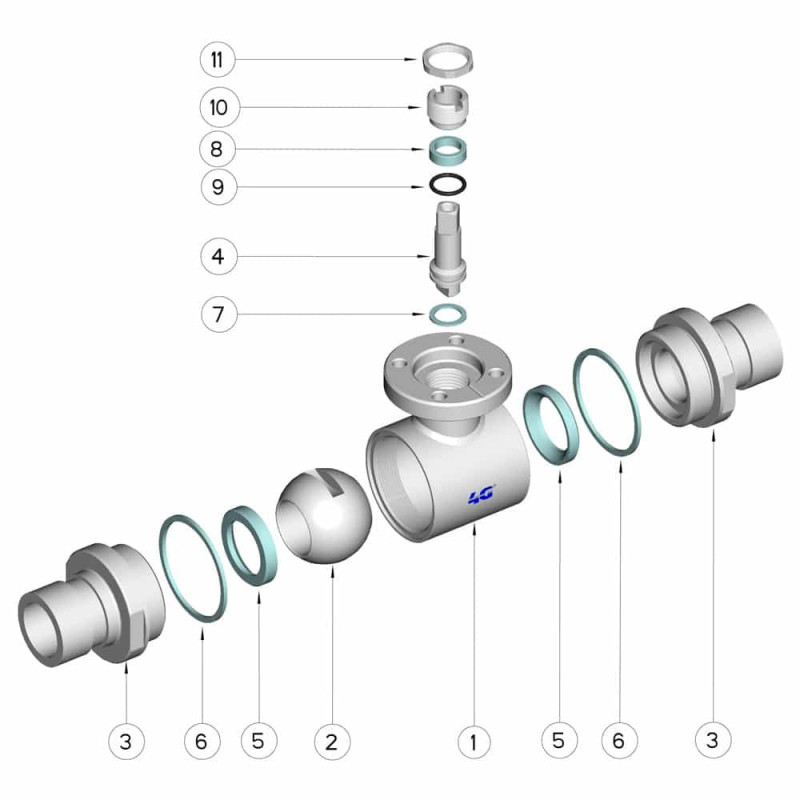

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 213060
