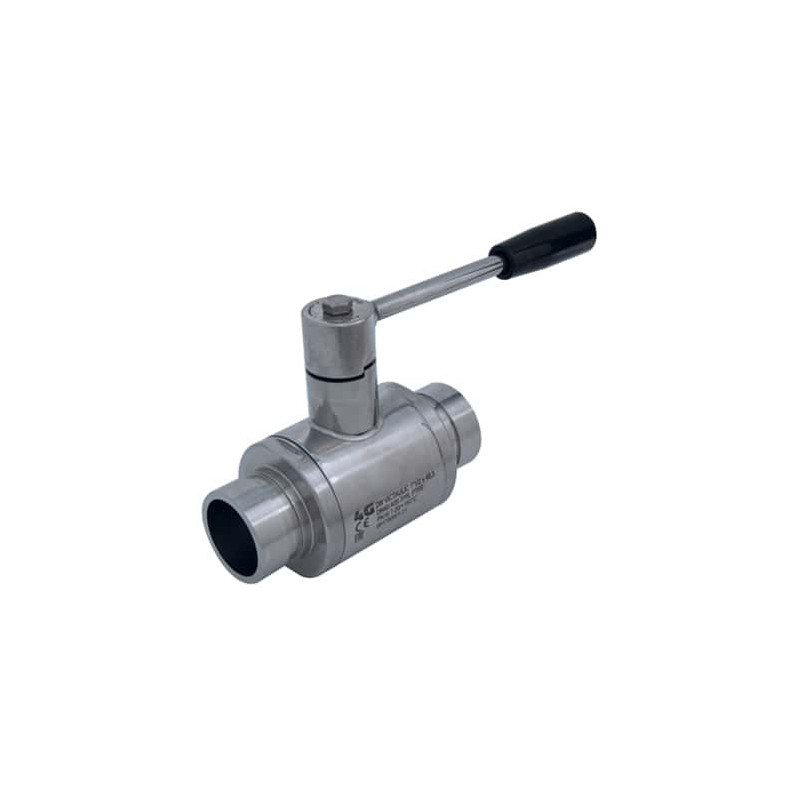

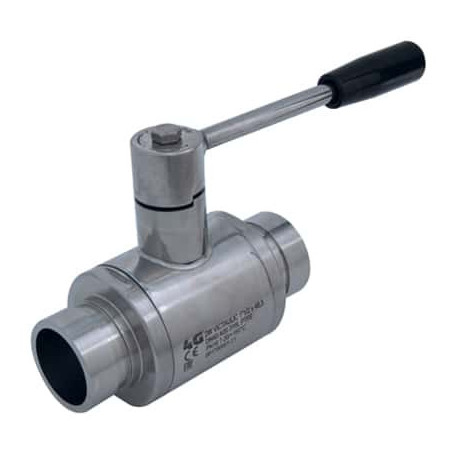

Кран 4G Ghidini 210160, Victaulic, Tenuta Standard
4G-210160
Новий товар
Кульовий кран 4G Ghidini 210160, приєднання: Victaulic, виконання: стандартне ущільнення.
Інформація
Кран 4G Ghidini 210160, Victaulic, Tenuta Standard — Кульовий кран 4G Ghidini 210160, приєднання: Victaulic, виконання: стандартне ущільнення.
2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 210160
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: Victaulic
- Ущільнення: стандартне ущільнення / Tenuta Standard

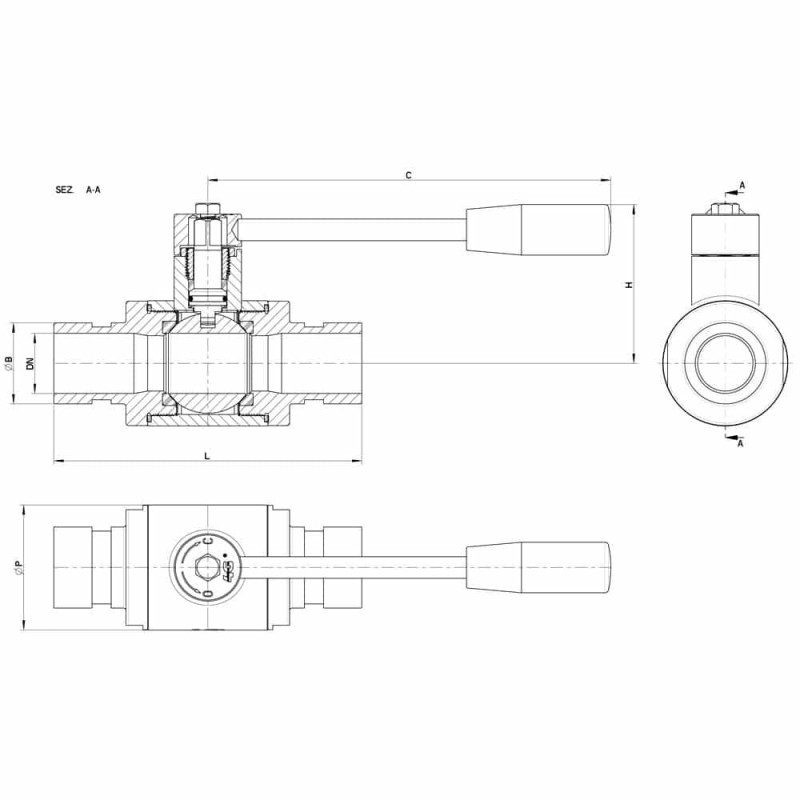

Технічні характеристики та розміри
| VICTAULIC | DN | L | ØB | H | C | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 3/4” x 26,9 | 20 | 126 | 26.9 | 59 | 110 | 42 | 100 | 0.78 | 210160 62010 3D |
| 1" x 33,7 | 25 | 128 | 33.7 | 66 | 160 | 52 | 64 | 1.22 | 210160 62610 3D |
| 1”1/4 x 42,4 | 32 | 134 | 42.4 | 71 | 160 | 60 | 64 | 1.53 | 210160 63010 3D |
| 1”1/2 x 48,3 | 40 | 148 | 48.3 | 96 | 190 | 73 | 64 | 2.43 | 210160 63410 3D |
| 2 ” x 60,3 | 50 | 158 | 60.3 | 104 | 190 | 89 | 40 | 3.68 | 210160 63810 3D |
| 2”1/2 x 73 | 65 | 172 | 73 | 119 | 225 | 113 | 40 | 5.98 | 210160 64410 3D |
| 2”1/2 x 76.1 | 65 | 172 | 76.1 | 119 | 225 | 113 | 40 | -- | 210160 64510 3D |
| 3” x 88,9 | 80 | 194 | 88.9 | 130 | 290 | 136 | 40 | 9.12 | 210160 64810 3D |
| 4 x 114,3 | 100 | 206 | 114.3 | 144 | 325 | 167 | 25 | 14.9 | 210160 65410 3D |

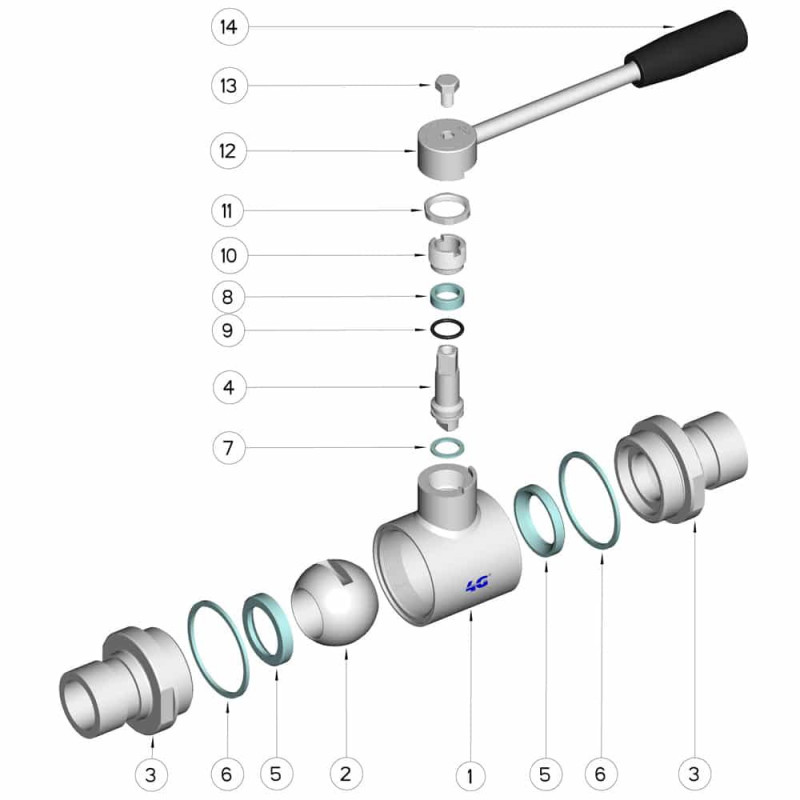

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
