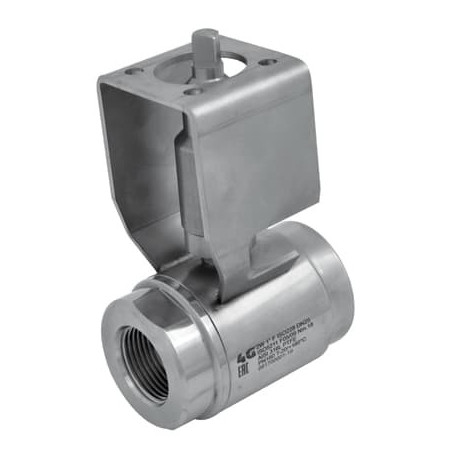

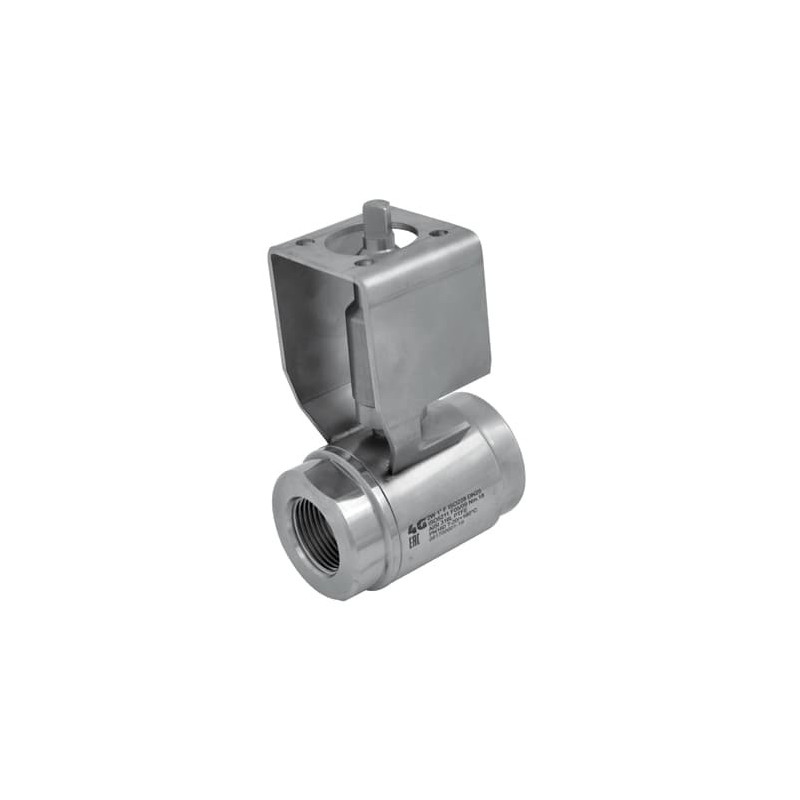

Кран 4G Ghidini 193001, площадка ISO 5211, ISO 228 F, Tenuta Standard
4G-193001
Новий товар
Кульовий кран 4G Ghidini 193001 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F, виконання: стандартне ущільнення.
Інформація
Кран 4G Ghidini 193001, площадка ISO 5211, ISO 228 F, Tenuta Standard — Кульовий кран 4G Ghidini 193001 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F, виконання: стандартне ущільнення.
2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 193001
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: ISO 228 F
- Ущільнення: стандартне ущільнення / Tenuta Standard
- Керування: площадка під привід ISO 5211 / DIN 3337

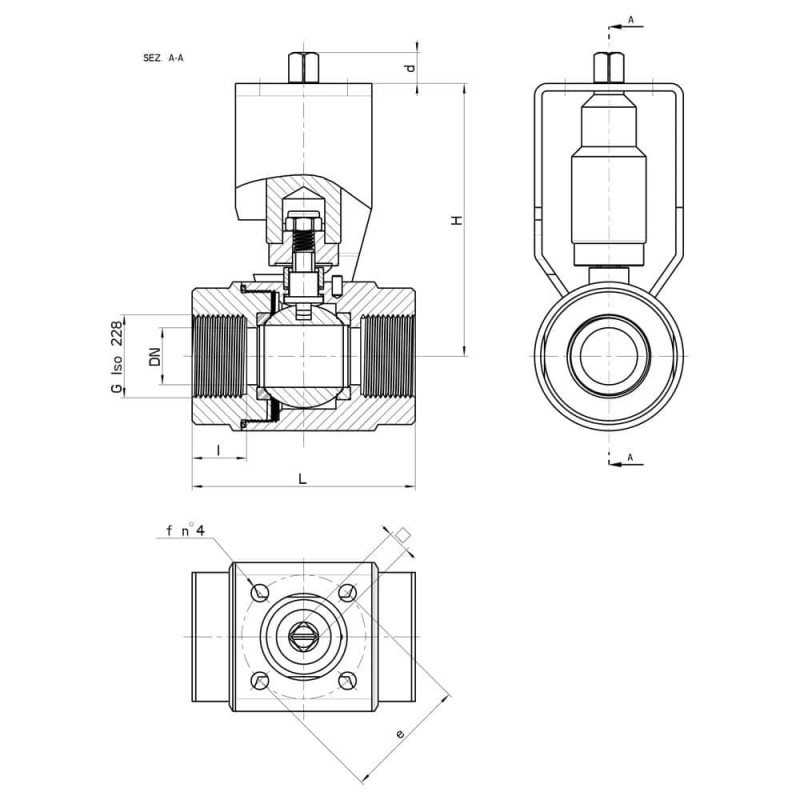

Технічні характеристики та розміри
| G | DN | L | I | H | d | ISO | □ | e | f | Nm | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 60 | 17 | 90 | 13.5 | F.05 | 9 | 50 | 7 | 7 | 200 | 0,92 | 193001 60410 3D |
| 3/8" | 10 | 60 | 17 | 90 | 13.5 | F.05 | 9 | 50 | 7 | 7 | 200 | 0,90 | 193001 60810 3D |
| 1/2" | 15 | 70 | 19 | 98 | 9 | F.05 | 9 | 50 | 7 | 10 | 200 | 1,09 | 193001 61410 3D |
| 3/4" | 20 | 80 | 20 | 105 | 9.5 | F.05 | 9 | 50 | 7 | 15 | 160 | 1,54 | 193001 62010 3D |
| 1" | 25 | 90 | 22 | 110 | 8.5 | F.05 | 9 | 50 | 7 | 18 | 160 | 2,00 | 193001 62610 3D |

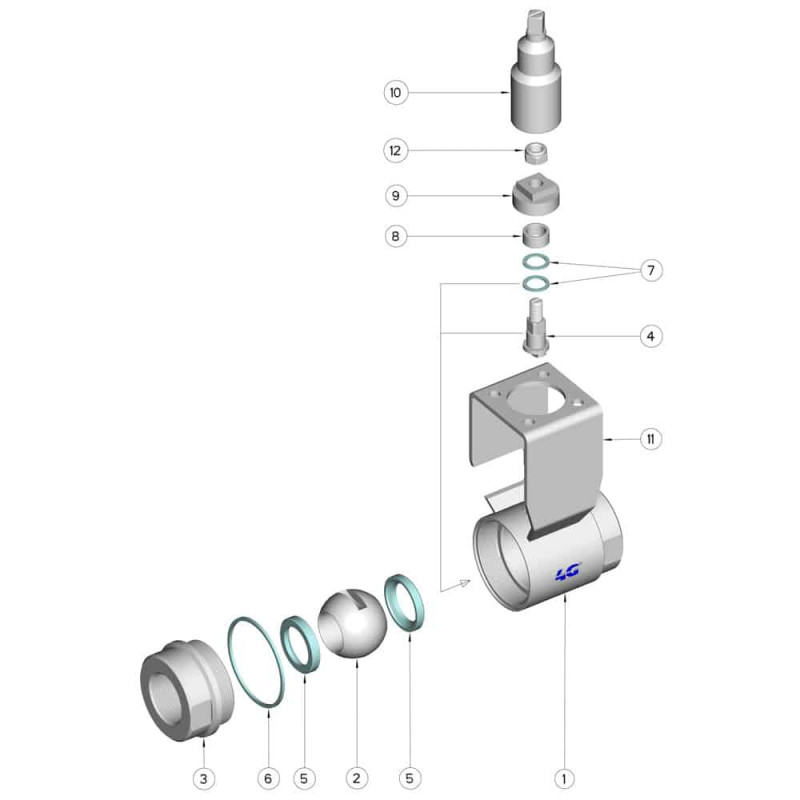

| Pos. | Denom. | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotto | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione manicotto | 1 | PTFE |
| 7 | Guarnizioni perno | 2 | PTFE |
| 8 | Distanziale | 1 | OT-58 nichelato |
| 9 | Disco quadro | 1 | AISI 316L |
| 10 | Prolunga | 1 | AISI 303 |
| 11 | Brackets | 1 | AISI 304L |
| 12 | Dado | 1 | AISI 304L |
