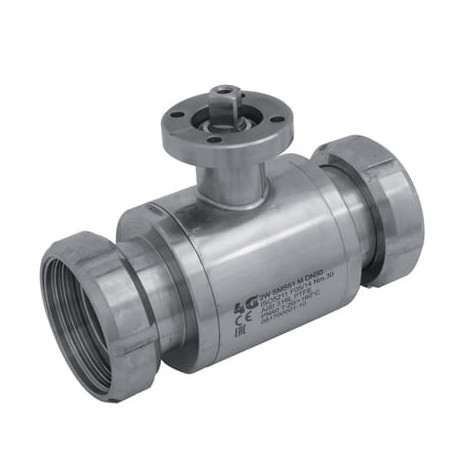

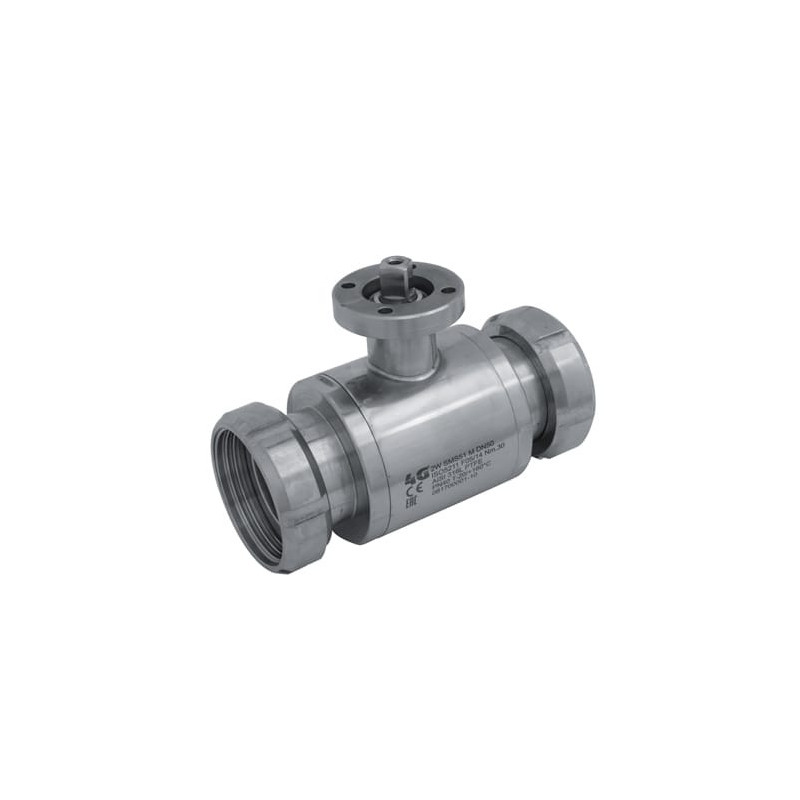

Кран 4G Ghidini 133046, площадка ISO 5211, SMS M/M, Tenuta Integrale

Артикул 4G-133046

Стан: Новий товар

Кульовий кран 4G Ghidini 133046 з площадкою під привід ISO 5211 / DIN 3337, приєднання: SMS M/M, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133046, площадка ISO 5211, SMS M/M, Tenuta Integrale — Кульовий кран 4G Ghidini 133046 з площадкою під привід ISO 5211 / DIN 3337, приєднання: SMS M/M, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133046
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: SMS M/M
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

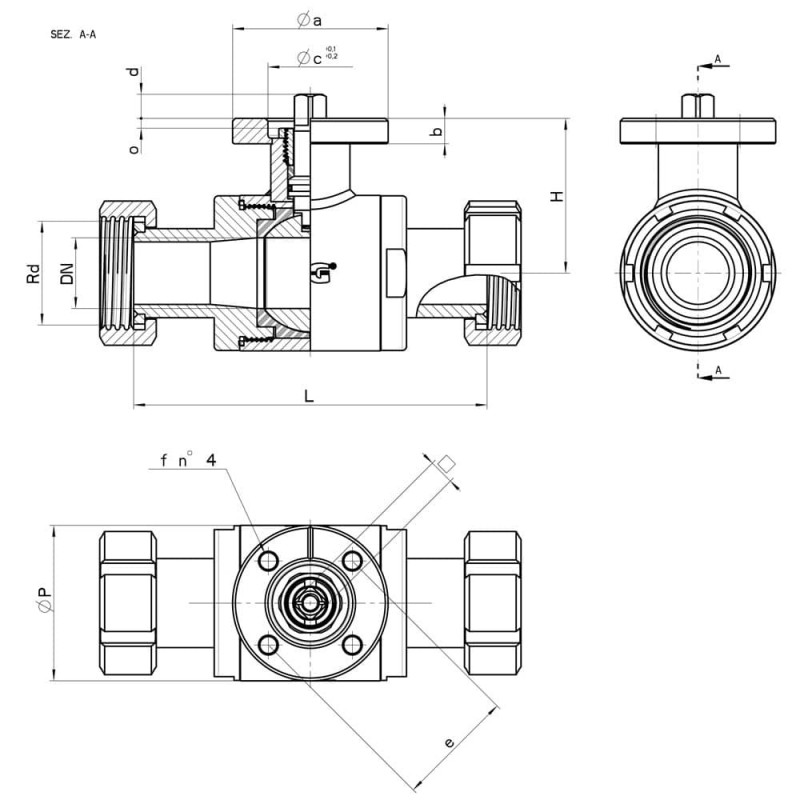

Технічні характеристики та розміри

DN	SMS	Rd	L	H	Ø P	I	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 viti	Nm	COD. AISI 316L
20	(Reduced) 25	40 x 1/6"	114	52	48	20	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	13	133046 62410
20	(Reduced) 25	40 x 1/6"	114	52	48	20	100	-	F.05	65	9	35x3	14	13	50	7	M6x16	13	133046 6241F
25	25	40 x 1/6"	124	55	55	20	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	22	133046 62610
25	25	40 x 1/6"	124	55	55	20	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	22	133046 6261F
40	38	60 x 1/6"	144	79,5	80	25	64	-	F.05	65	12	35X4	14	13	50	7	M6x20	32	133046 63410
40	38	60 x 1/6"	144	79,5	80	25	64	-	F.07	90	12	55x4	17	15	70	9	M8x20	32	133046 6341F
50	51	70 x 1/6"	156	87	95	26	40	4,80	F.05	65	12	35x4	14	13	50	7	M6x20	37	133046 63810
50	51	70 x 1/6"	156	87	95	26	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	37	133046 6381F
65	63	85 x 1/6"	178	94,5	113	30	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	60	133046 64410
65	63	85 x 1/6"	178	94,5	113	30	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	60	133046 6441F
65	(Reduced) 76	98 x 1/6"	182	94,5	113	30	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	60	133046 64510
65	(Reduced) 76	98 x 1/6"	182	94,5	113	30	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	60	133046 6451F
80	76	98 x 1/6"	198	106	140	32	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	75	133046 64810
80	76	98 x 1/6"	198	106	140	32	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	75	133046 6481F
100	104	125 x 1/4"	206	120	167	32	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	85	133046 65410
100	104	125 x 1/4"	206	120	167	32	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	85	133046 6541F 3D
100	101	132 x 1/6"	206	120	167	32	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	85	133046 65510
100	101	132 x 1/6"	206	120	167	32	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	85	133046 6551F

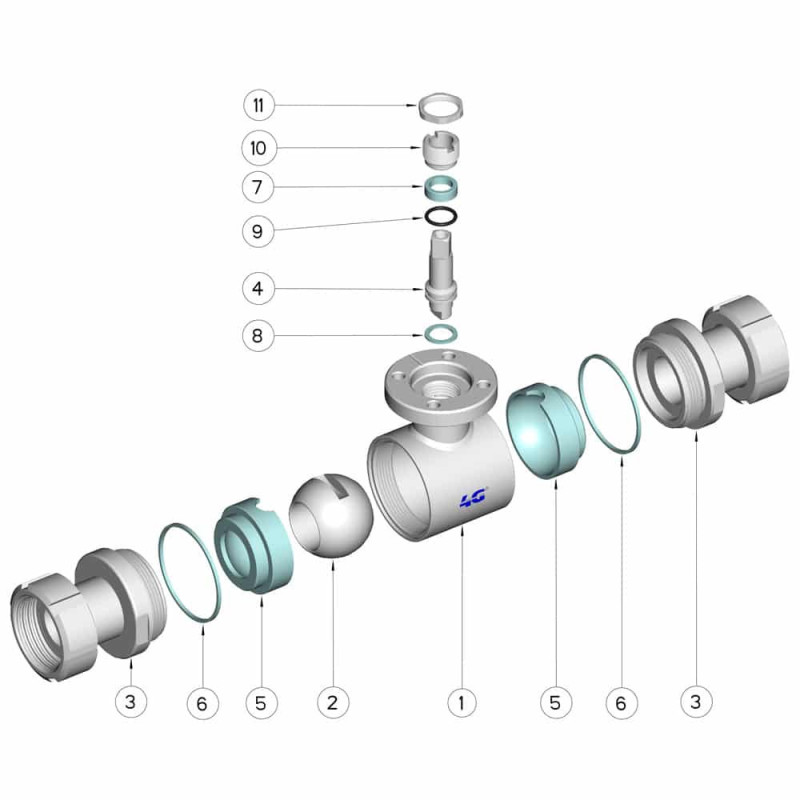

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 133046
