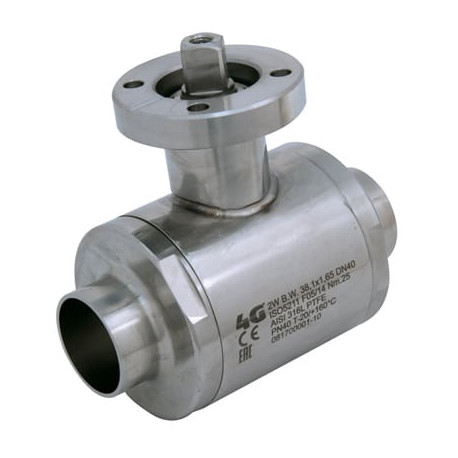

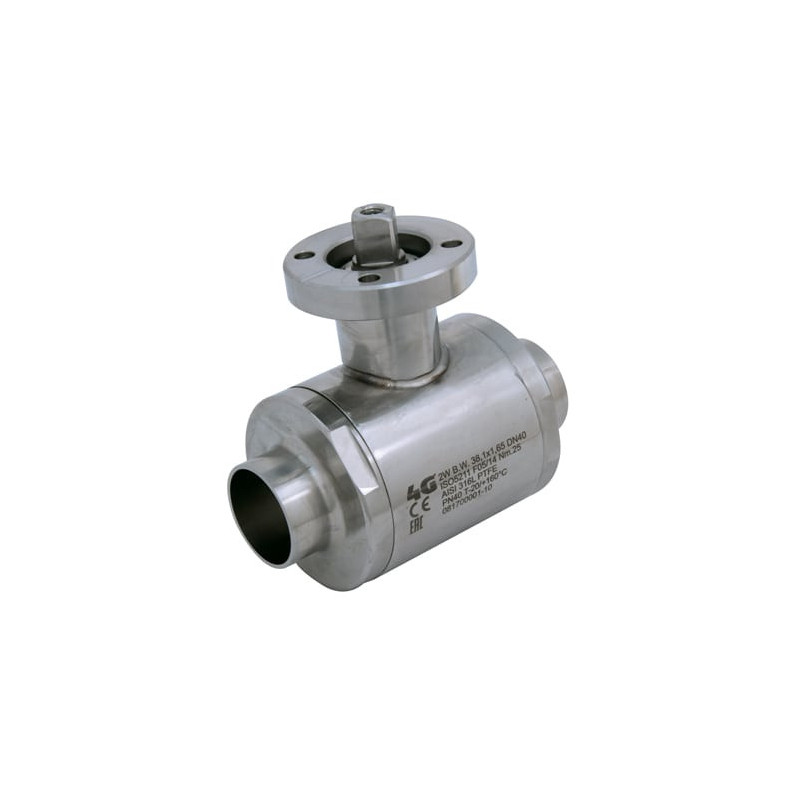

Кран 4G Ghidini 133042, площадка ISO 5211, B.W. DIN 11850, Tenuta Integrale

Артикул 4G-133042-DIN

Стан: Новий товар

Кульовий кран 4G Ghidini 133042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. DIN 11850, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133042, площадка ISO 5211, B.W. DIN 11850, Tenuta Integrale — Кульовий кран 4G Ghidini 133042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. DIN 11850, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133042
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: B.W. DIN 11850
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

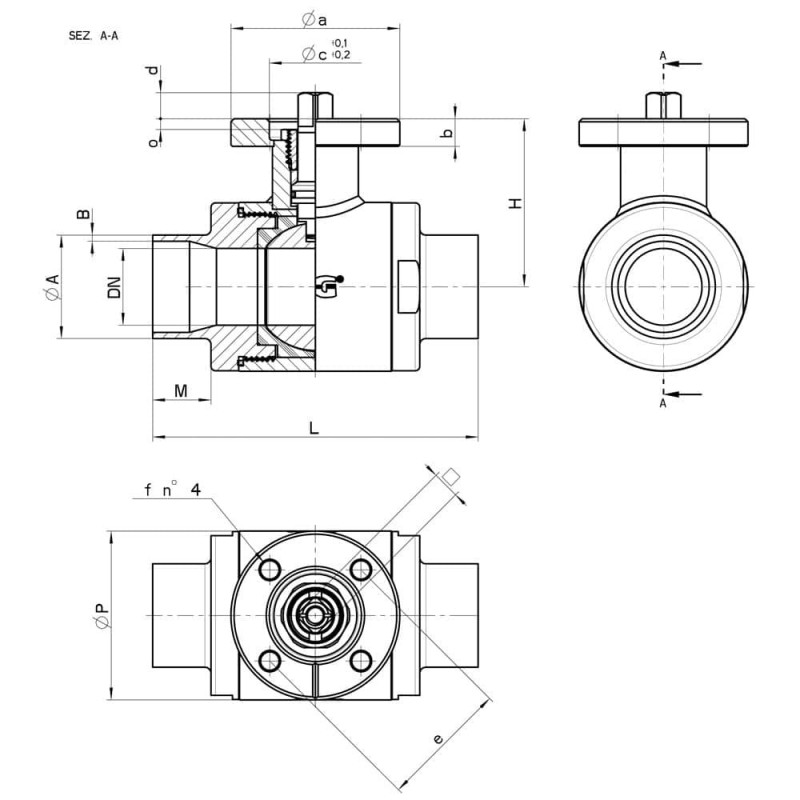

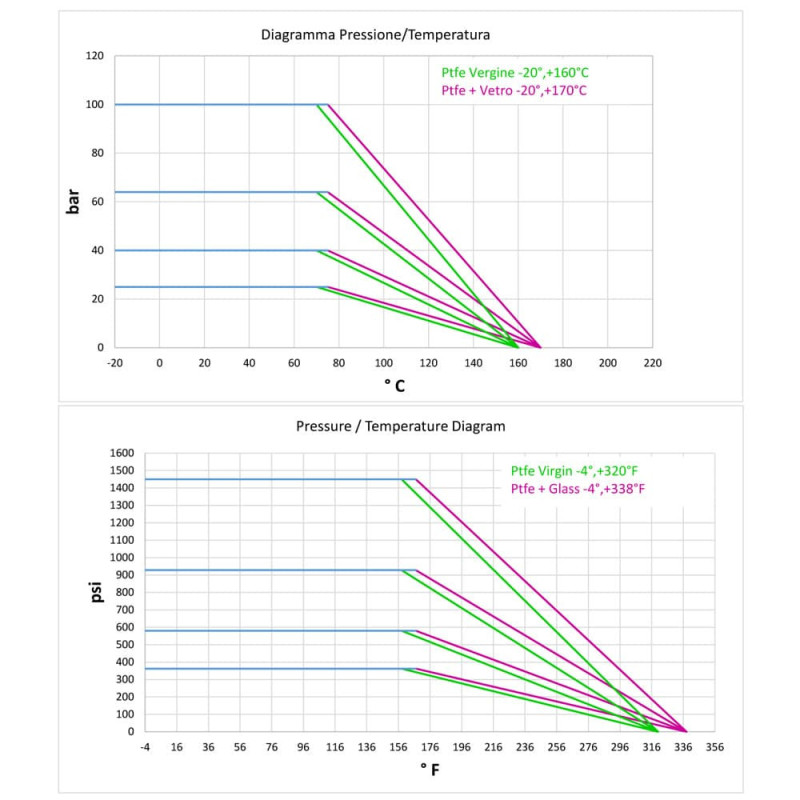

Технічні характеристики та розміри

DN	L	Ø A x B	M	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 viti	Nm	CODICE AISI 316L
10	88	13 x 1,5	/	42	35	100	-	F.03	46	9	25x3	9	8	36	6	M5x16	6	133042 6B110
10	88	13 x 1,5	/	42	35	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	6	133042 6B11F
15	92	19 x 1,5	16	45	42	100	-	F.03	46	9	25x3	9	8	36	6	M5x16	9	133042 6B810
15	92	19 x 1,5	16	45	42	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	9	133042 6B81F
20	102	23 x 1,5	19	52	48	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	13	133042 6C510 3D
20	102	23 x 1,5	19	52	48	100	-	F.05	65	9	35x3	14	13	50	7	M6x16	13	133042 6C51F
25	106	29 x 1,5	19	55	55	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	22	133042 6F510
25	106	29 x 1,5	19	55	55	64	1,22	F.05	65	9	35x3	14	13	50	7	M6x16	22	133042 6F51F 3D
32	112	35 x 1,5	19	59.5	65	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	25	133042 6J510
32	112	35 x 1,5	19	59.5	65	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	25	133042 6J51F
40	126	41 x 1,5	19	79.5	80	64	2,70	F.05	65	12	35X4	14	13	50	7	M6X20	32	133042 6K910 3D
40	126	41 x 1,5	19	79.5	80	64	-	F.07	90	12	55x4	17	15	70	9	M8x20	32	133042 6K91F
50	136	53 x 1,5	19	87	95	40	3,76	F.05	65	12	35x4	14	13	50	7	M6x20	37	133042 6N910 3D
50	136	53 x 1,5	19	87	95	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	37	133042 6N91F
65	154	70 x 2	21	94,5	113	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	60	133042 6S610 3D
65	154	70 x 2	21	94,5	113	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	60	133042 6S61F
80	184	85 x 2	27	108.5	140	40	10,22	F.07	90	12	55x4	17	15	70	9	M8x20	75	133042 6W410 3D
80	184	85 x 2	27	108.5	140	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	75	133042 6W41F
100	190	104 x 2	27	120	167	25	14,16	F.07	90	12	55x4	17	15	70	9	M8x20	85	133042 6X810 3D
100	190	104 x 2	27	120	167	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	85	133042 6X81F

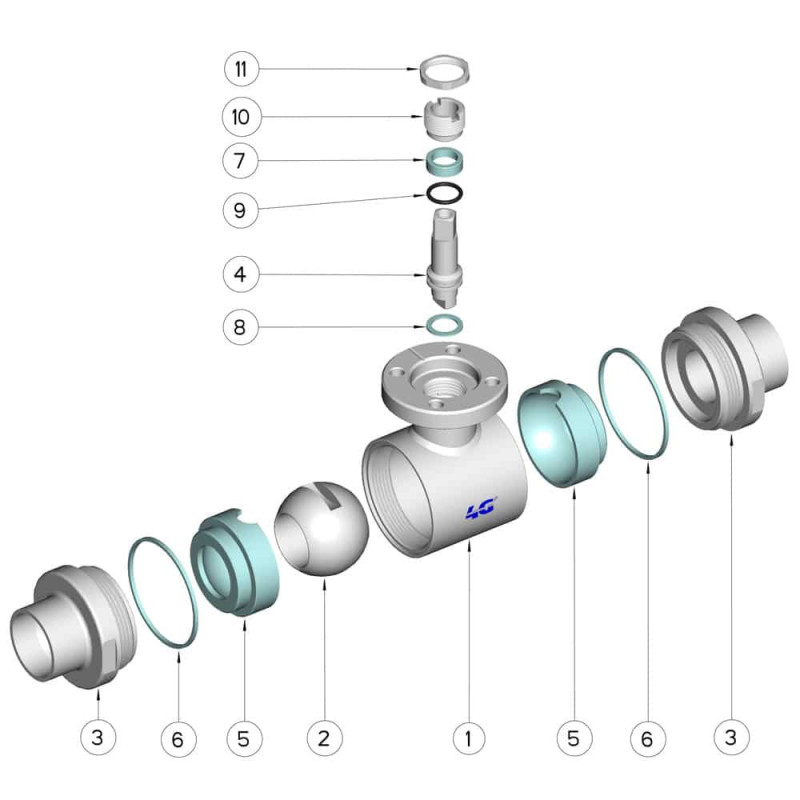

Pos.	Denom.	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 133042
