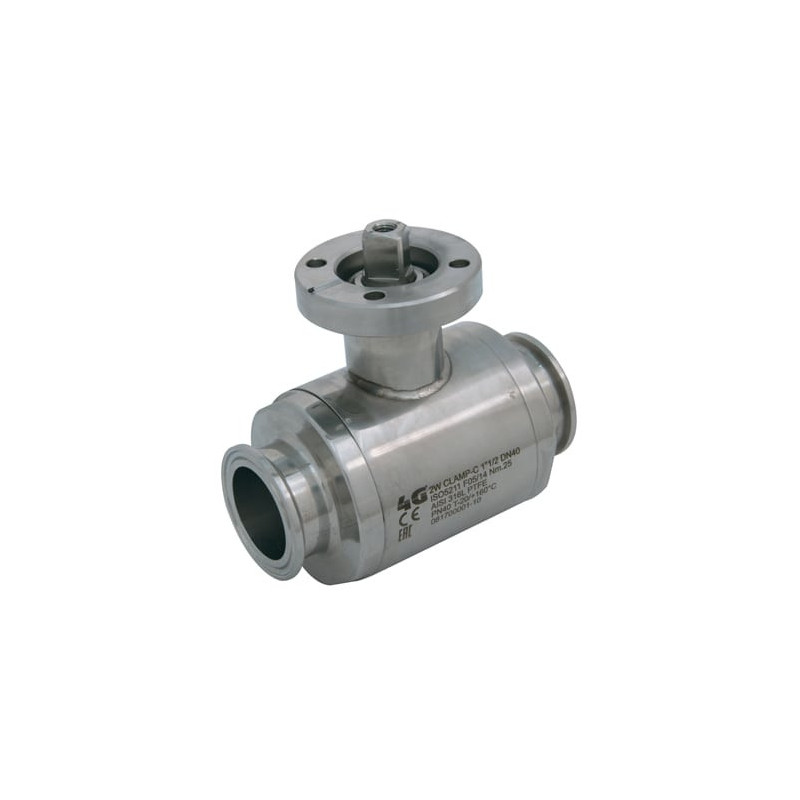

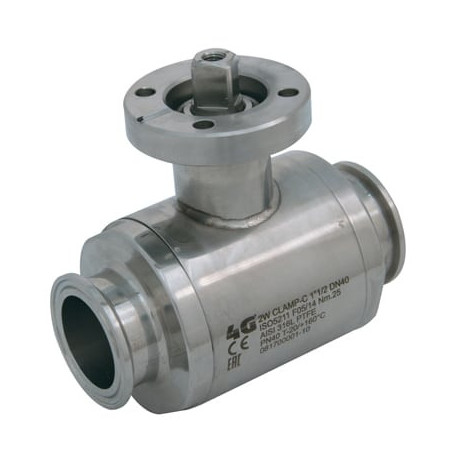

Кран 4G Ghidini 133030, площадка ISO 5211, Clamp ISO, Tenuta Integrale

Артикул 4G-133030-ISO

Стан: Новий товар

Кульовий кран 4G Ghidini 133030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp ISO, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133030, площадка ISO 5211, Clamp ISO, Tenuta Integrale — Кульовий кран 4G Ghidini 133030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp ISO, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: Clamp ISO
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

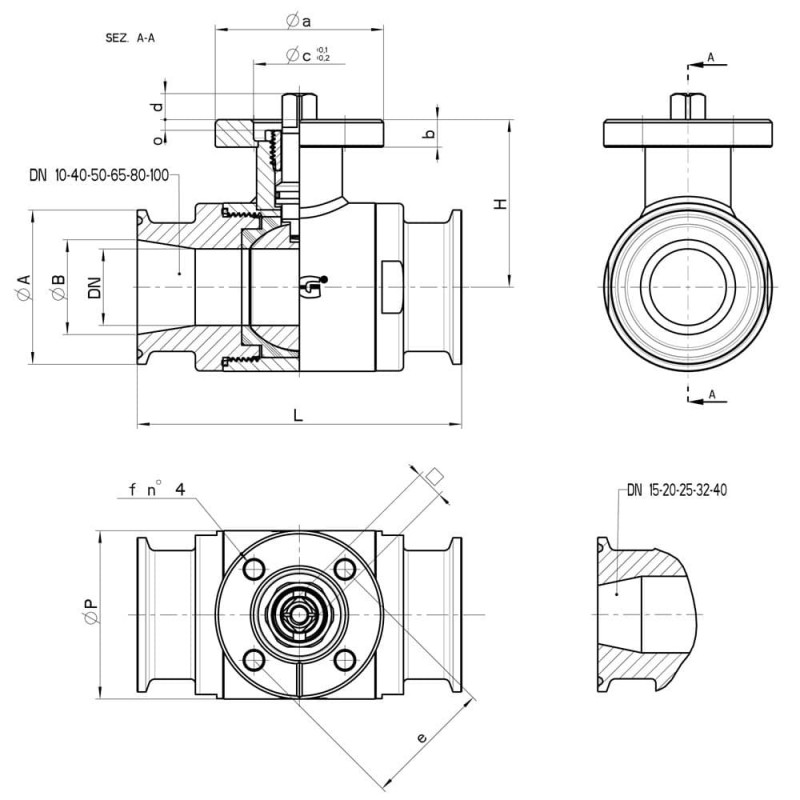

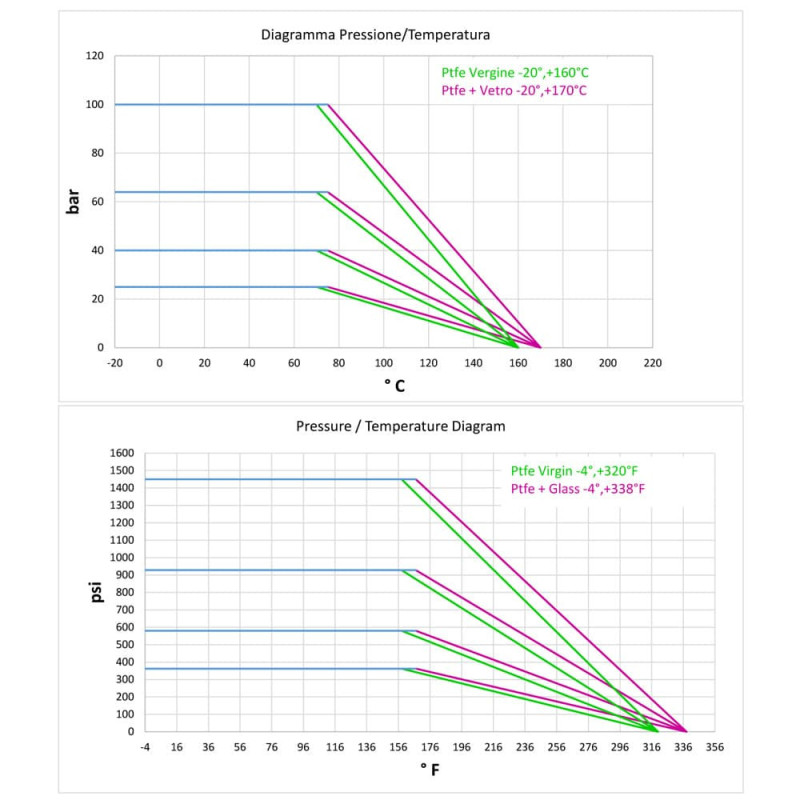

Технічні характеристики та розміри

CLAMP SERIE B DN/OD	DN	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø cxo	□	d	e	f	n4 viti	Nm	CODICE AISI 316L
13.5	10	88	25	10.3	42	35	100	0.50	F.03	46	9	25x3	9	8	36	6	M5x16	6	133030 61110 3D
13.5	10	88	25	10.3	42	35	100	0,55	F.04	54	9	30x3	11	10	42	6	M5x16	6	133030 6111F
17.2	15	92	25	14	45	42	100	0,65	F.03	46	9	25x3	9	8	36	6	M5x16	9	133030 61710 3D
17.2	15	92	25	14	45	42	100	0,70	F.04	54	9	30x3	11	10	42	6	M5x16	9	133030 6171F
21.3	20	102	50,5	18.1	52	48	100	1,23	F.04	54	9	30x3	11	10	42	6	M5x16	13	133030 62310
21.3	20	102	50,5	18.1	52	48	100	1,28	F.05	65	9	35x3	14	13	50	7	M6x16	13	133030 6231F 3D
26.9	25	106	50,5	23.7	55	55	64	1,42	F.04	54	9	30x3	11	10	42	6	M5x16	22	133030 62510 3D
26.9	25	106	50,5	23.7	55	55	64	1,57	F.05	65	9	35x3	14	13	50	7	M6x16	22	133030 6251F
33.7	32	112	50,5	29.7	59,5	65	64	1,65	F.04	54	9	30x3	11	10	42	6	M5x16	25	133030 63110 3D
33.7	32	112	50,5	29.7	59,5	65	64	1,72	F.05	65	9	35x3	14	13	50	7	M6x16	25	133030 6311F 3D
42.4	40	126	64	38.4	79,5	80	64	2,75	F.05	65	12	35x4	14	13	50	7	M6x20	32	133030 63310
42.4	40	126	64	38.4	79,5	80	64	2,93	F.07	90	12	55x4	17	15	70	9	M8x20	32	133030 6331F 3D
48.3	40	126	64	44.3	79.5	80	64	2.75	F.05	65	12	35x4	14	13	50	7	M6x20	32	133030 63710
48.3	40	126	64	44.3	79.5	80	64	2.93	F.07	90	12	55x4	17	15	70	9	M8x20	32	133030 6371F
60.3	50	136	77.5	56.3	87	95	40	3,43	F.05	65	12	35x4	14	13	50	7	M6x20	37	133030 64110 3D
60.3	50	136	77.5	56.3	87	95	40	3,60	F.07	90	12	55x4	17	15	70	9	M8x20	37	133030 6411F 3D
76.1	65	154	91	72.1	94,5	113	40	6,00	F.07	90	12	55x4	17	15	70	9	M8x20	60	133030 64710
76.1	65	154	91	72.1	94,5	113	40	6,50	F.10	120	12	70x4	22	18	102	11	M10x25	60	133030 6471F
88.9	80	184	106	84.3	106	140	40	10,58	F.07	90	12	55x4	17	15	70	9	M8x20	75	133030 65110
88.9	80	184	106	84.3	106	140	40	11,00	F.10	120	12	70x4	22	18	102	11	M10x25	75	133030 6511F
114.3	100	190	130	109.7	120	167	25	13,40	F.07	90	12	55x4	17	15	70	9	M8x20	85	133030 65310
114.3	100	190	130	109.7	120	167	25	13,90	F.10	120	12	70x4	22	18	102	11	M10x25	85	133030 6531F

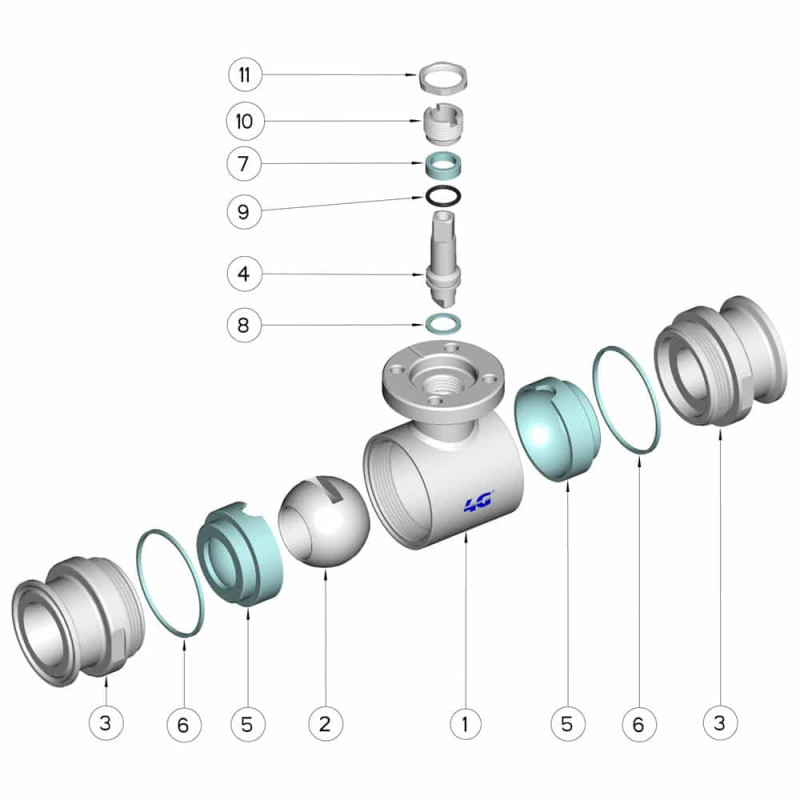

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 133030
