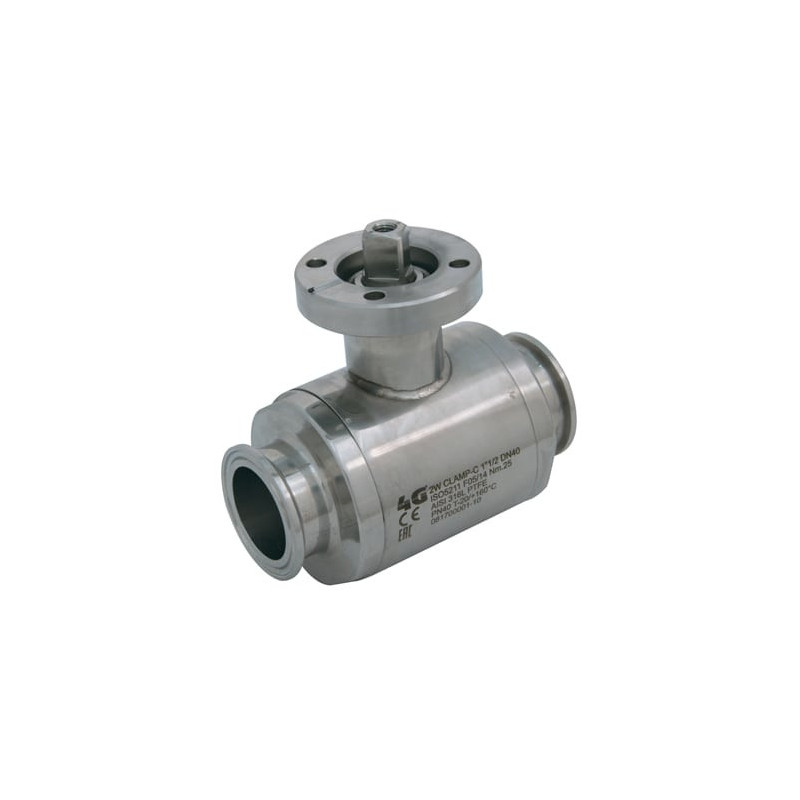

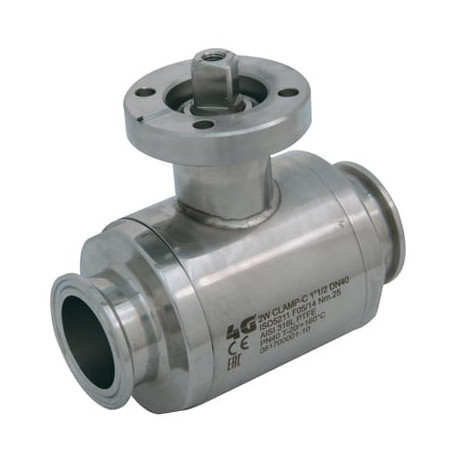

Кран 4G Ghidini 133030, площадка ISO 5211, Clamp DIN, Tenuta Integrale

Артикул 4G-133030-DIN

Стан: Новий товар

Кульовий кран 4G Ghidini 133030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp DIN, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133030, площадка ISO 5211, Clamp DIN, Tenuta Integrale — Кульовий кран 4G Ghidini 133030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp DIN, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: Clamp DIN
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

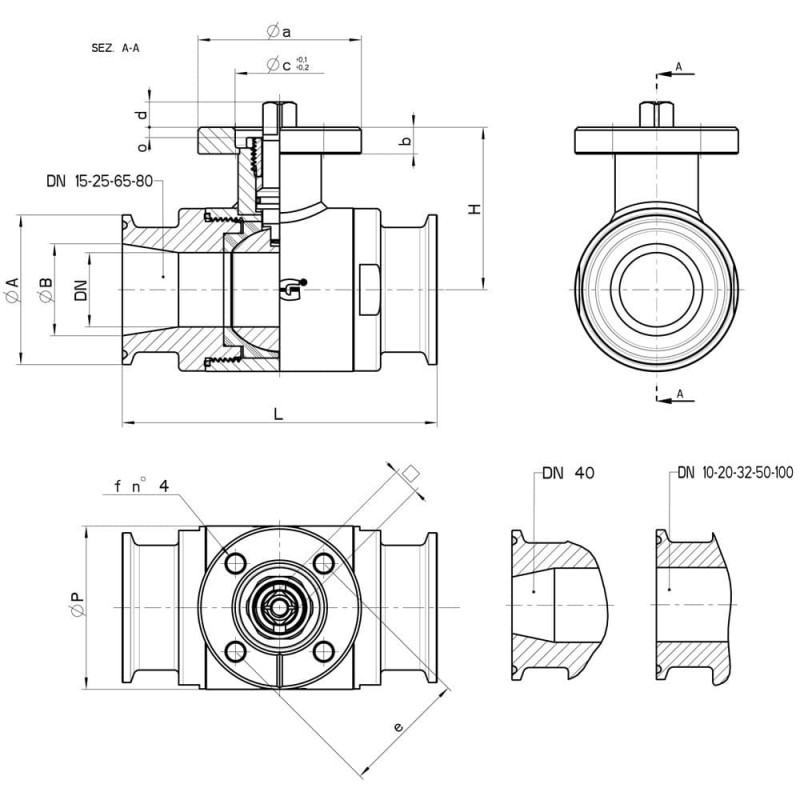

Технічні характеристики та розміри

DN	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 316L
10	88	34	10	42	35	100	0.5	F.03	46	9	25x3	9	8	36	6	M5x16	6	133030 61410 3D
10	88	34	10	42	35	100	0.55	F.04	54	9	30x3	11	10	42	6	M5x16	6	133030 6141F
15	92	34	16	45	42	100	0.65	F.03	46	9	25x3	9	8	36	6	M5x16	9	133030 61910 3D
15	92	34	16	45	42	100	0.7	F.04	54	9	30x3	11	10	42	6	M5x16	9	133030 6191F 3D
20	102	34	20	52	48	100	1.23	F.04	54	9	30x3	11	10	42	6	M5x16	13	133030 62010 3D
20	102	34	20	52	48	100	1.28	F.05	65	9	35x3	14	13	50	7	M6x16	13	133030 6201F 3D
25	106	50,5	26	55	55	64	1.42	F.04	54	9	30x3	11	10	42	6	M5x16	22	133030 62810 3D
25	106	50,5	26	55	55	64	1.57	F.05	65	9	35x3	14	13	50	7	M6x16	22	133030 6281F 3D
32	112	50,5	32	59,5	65	64	1.65	F.04	54	9	30x3	11	10	42	6	M5x16	25	133030 63010
32	112	50,5	32	59,5	65	64	1.72	F.05	65	9	35x3	14	13	50	7	M6x16	25	133030 6301F 3D
40	126	50,5	38	79,5	80	64	2.75	F.05	65	12	35x4	14	13	50	7	M6x20	32	133030 63510 3D
40	126	50,5	38	79,5	80	64	2.93	F.07	90	12	55x4	17	15	70	9	M8x20	32	133030 6351F 3D
50	136	64	50	87	95	40	3.43	F.05	65	12	35x4	14	13	50	7	M6x20	37	133030 64010 3D
50	136	64	50	87	95	40	3.60	F.07	90	12	55x4	17	15	70	9	M8x20	37	133030 6401F 3D
65	154	91	66	94,5	113	40	6.00	F.07	90	12	55x4	17	15	70	9	M8x20	60	133030 64610 3D
65	154	91	66	94,5	113	40	6.5	F.10	120	12	70x4	22	18	102	11	M10x25	60	133030 6461F 3D
80	184	106	81	106	140	40	10.58	F.07	90	12	55x4	17	15	70	9	M8x20	75	133030 64910 3D
80	184	106	81	106	140	40	11.00	F.10	120	12	70x4	22	18	102	11	M10x25	75	133030 6491F 3D
100	190	119	100	120	167	25	13.4	F.07	90	12	55x4	17	15	70	9	M8x20	85	133030 65610
100	190	119	100	120	167	25	13.9	F.10	120	12	70x4	22	18	102	11	M10x25	85	133030 6561F 3D

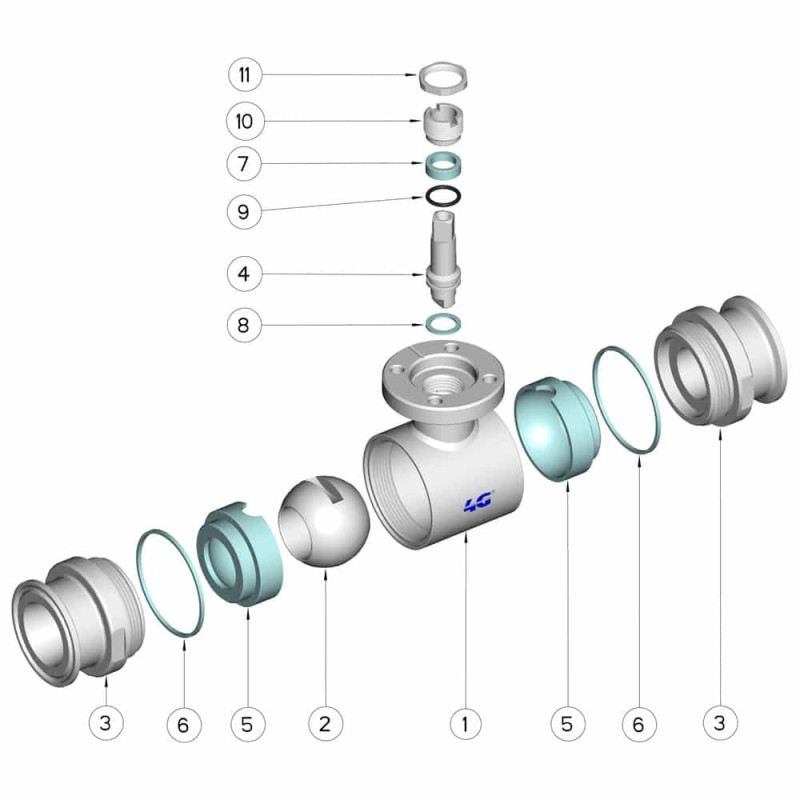

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 133030
