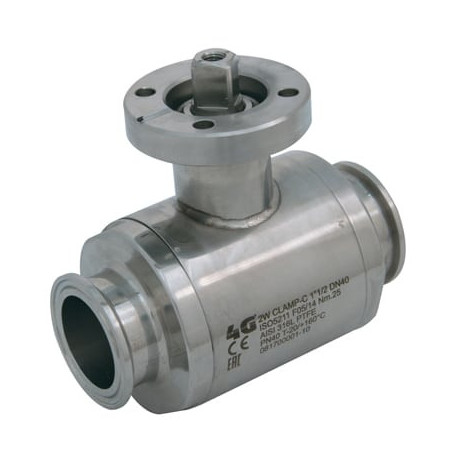

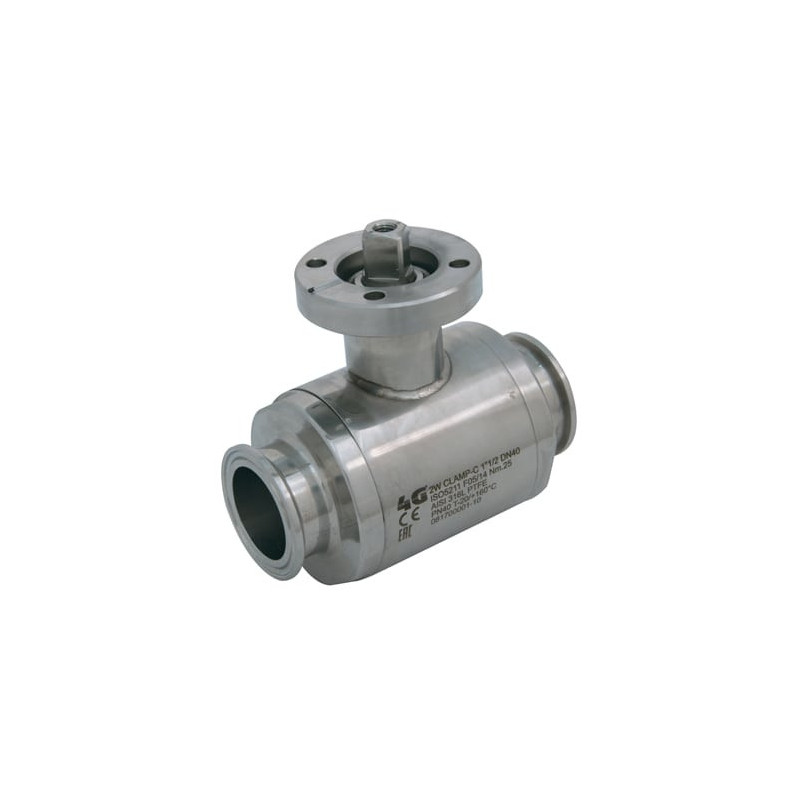

Кран 4G Ghidini 133030, площадка ISO 5211, Clamp BS, Tenuta Integrale

Артикул 4G-133030-BS

Стан: Новий товар

Кульовий кран 4G Ghidini 133030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp BS, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133030, площадка ISO 5211, Clamp BS, Tenuta Integrale — Кульовий кран 4G Ghidini 133030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp BS, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: Clamp BS
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

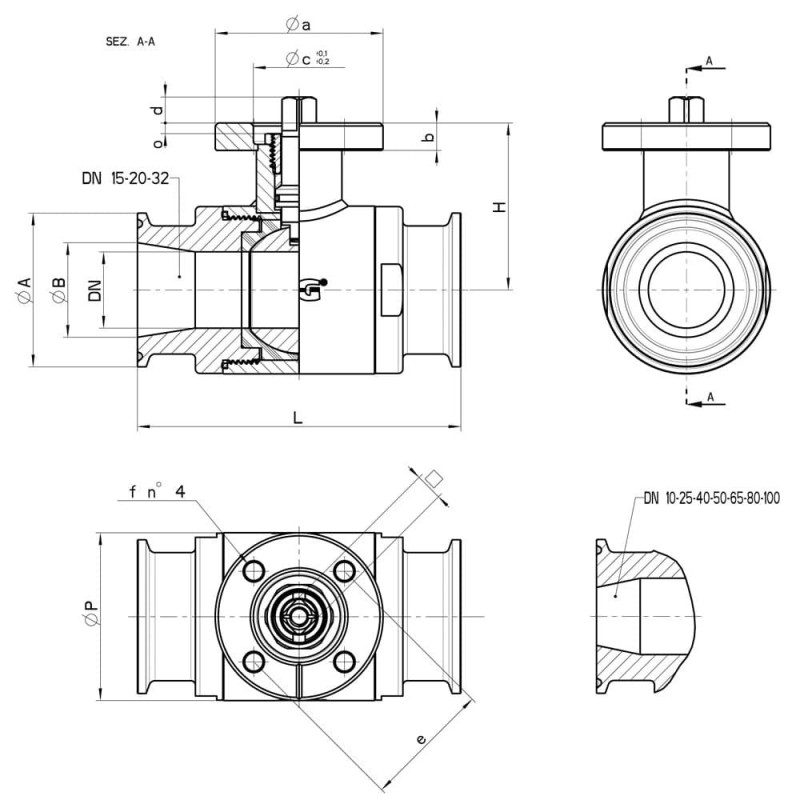

Технічні характеристики та розміри

CLAMP SERIE C DN/OD	DN	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n4 VITI	Nm	CODICE AISI 316L
1/2"	10	88	25	9,4	42	35	100	0.50	F.03	46	9	25x3	9	8	36	6	M5x16	6	133030 61210 3D
1/2"	10	88	25	9,4	42	35	100	0,55	F.04	54	9	30x3	11	10	42	6	M5x16	6	133030 6121F 3D
3/4"	15	92	25	15.75	45	42	100	0,65	F.03	46	9	25x3	9	8	36	6	M5x16	9	133030 61810 3D
3/4"	15	92	25	15.75	45	42	100	0,70	F.04	54	9	30x3	11	10	42	6	M5x16	9	133030 6181F 3D
1"	20	102	50,5	22,1	52	48	100	1,23	F.04	54	9	30x3	11	10	42	6	M5x16	13	133030 62410 3D
1"	20	102	50,5	22,1	52	48	100	1,28	F.05	65	9	35x3	14	13	50	7	M6x16	13	133030 6241F 3D
1"	25	106	50,5	22,1	55	55	64	1,42	F.04	54	9	30x3	11	10	42	6	M5x16	22	133030 62610 3D
1"	25	106	50,5	22,1	55	55	64	1,57	F.05	65	9	35x3	14	13	50	7	M6x16	22	133030 6261F 3D
1"1/2	32	112	50,5	34,8	59,5	65	64	1,65	F.04	54	9	30x3	11	10	42	6	M5x16	25	133030 63210 3D
1"1/2	32	112	50,5	34,8	59,5	65	64	1,72	F.05	65	9	35x3	14	13	50	7	M6x16	25	133030 6321F 3D
1"1/2	40	126	50,5	34,8	79,5	80	64	2,75	F.05	65	12	35x4	14	13	50	7	M6x20	32	133030 63410 3D
1"1/2	40	126	50,5	34,8	79,5	80	64	2,93	F.07	90	12	55x4	17	15	70	9	M8x20	32	133030 6341F 3D
2"	50	136	64	47,5	87	95	40	3,43	F.05	65	12	35x4	14	13	50	7	M6x20	37	133030 63810 3D
2"	50	136	64	47,5	87	95	40	3,60	F.07	90	12	55x4	17	15	70	9	M8x20	37	133030 6381F 3D
2"1/2	65	154	77,5	60,2	94,5	113	40	6,00	F.07	90	12	55x4	17	15	70	9	M8x20	60	133030 64410 3D
2"1/2	65	154	77,5	60,2	94,5	113	40	6,50	F.10	120	12	70x4	22	18	102	11	M10x25	60	133030 6441F 3D
3"	80	184	91	72,9	106	140	40	10,58	F.07	90	12	55x4	17	15	70	9	M8x20	75	133030 64810 3D
3"	80	184	91	72,9	106	140	40	11,00	F.10	120	12	70x4	22	18	102	11	M10x25	75	133030 6481F 3D
4"	100	190	119	97,38	120	167	25	13,40	F.07	90	12	55x4	17	15	70	9	M8x20	85	133030 65410 3D
4"	100	190	119	97,38	120	167	25	13,90	F.10	120	12	70x4	22	18	102	11	M10x25	85	133030 6541F 3D

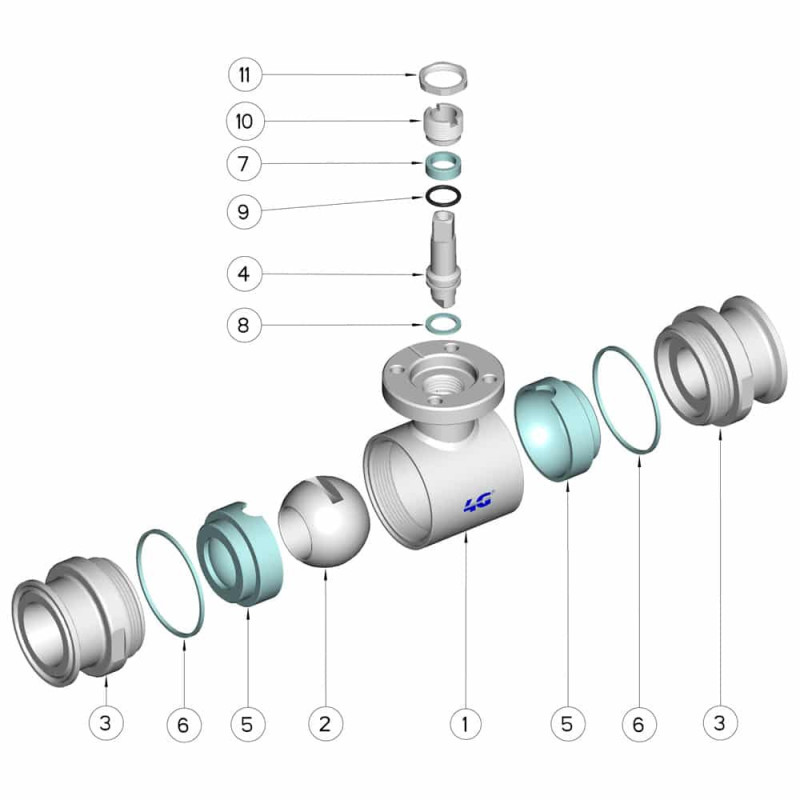

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 133030
