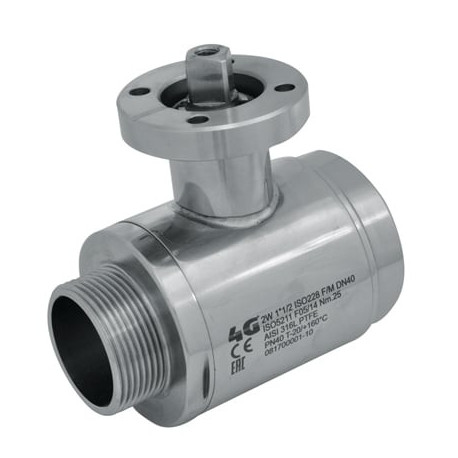

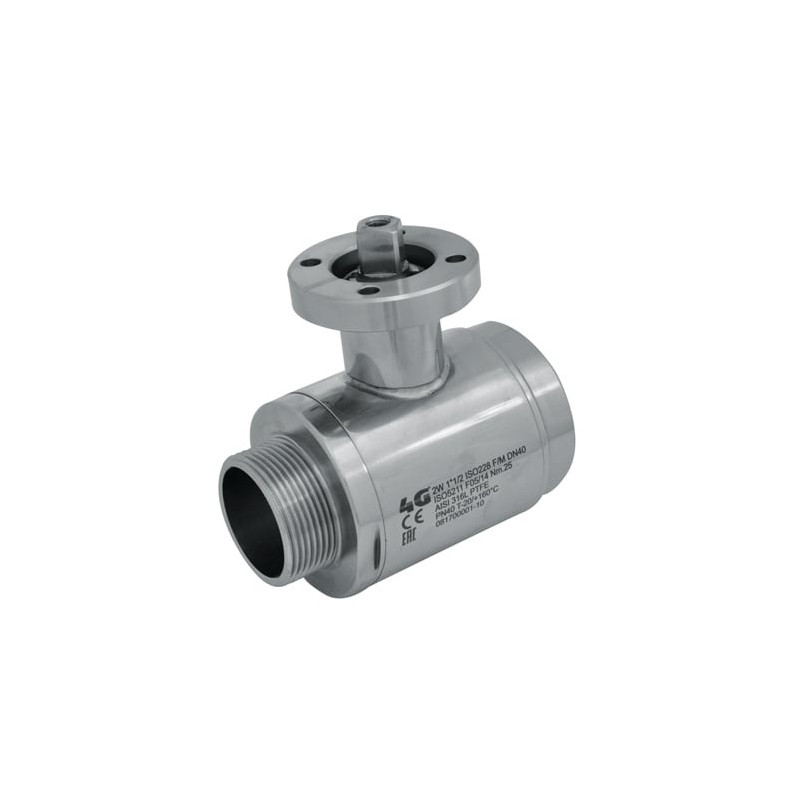

Кран 4G Ghidini 133009, площадка ISO 5211, ISO 228 F/M, Tenuta Integrale

Артикул 4G-133009

Стан: Новий товар

Кульовий кран 4G Ghidini 133009 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F/M, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133009, площадка ISO 5211, ISO 228 F/M, Tenuta Integrale — Кульовий кран 4G Ghidini 133009 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F/M, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133009
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: ISO 228 F/M
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

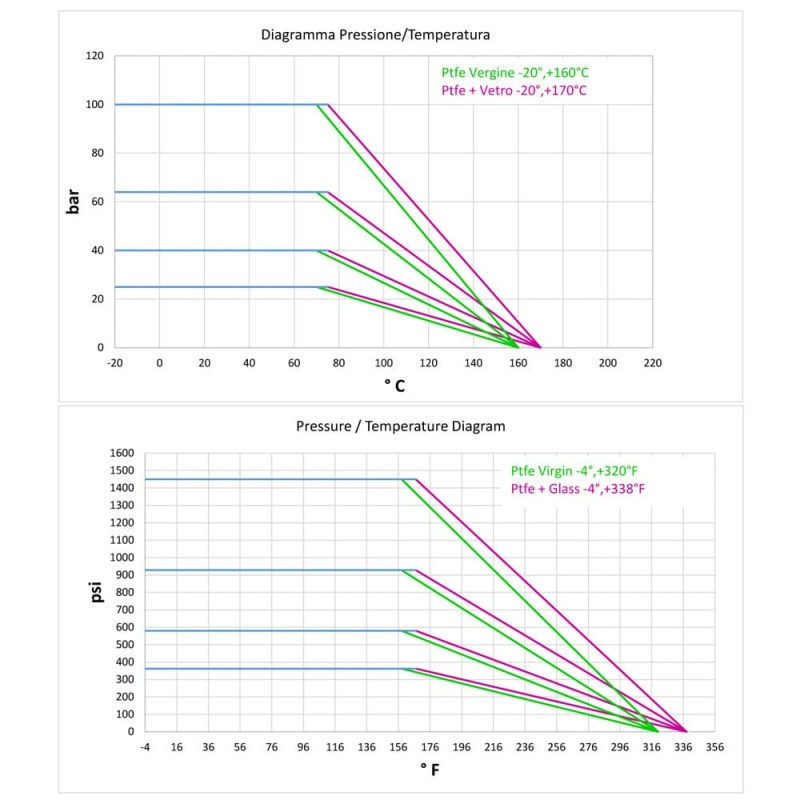

Технічні характеристики та розміри

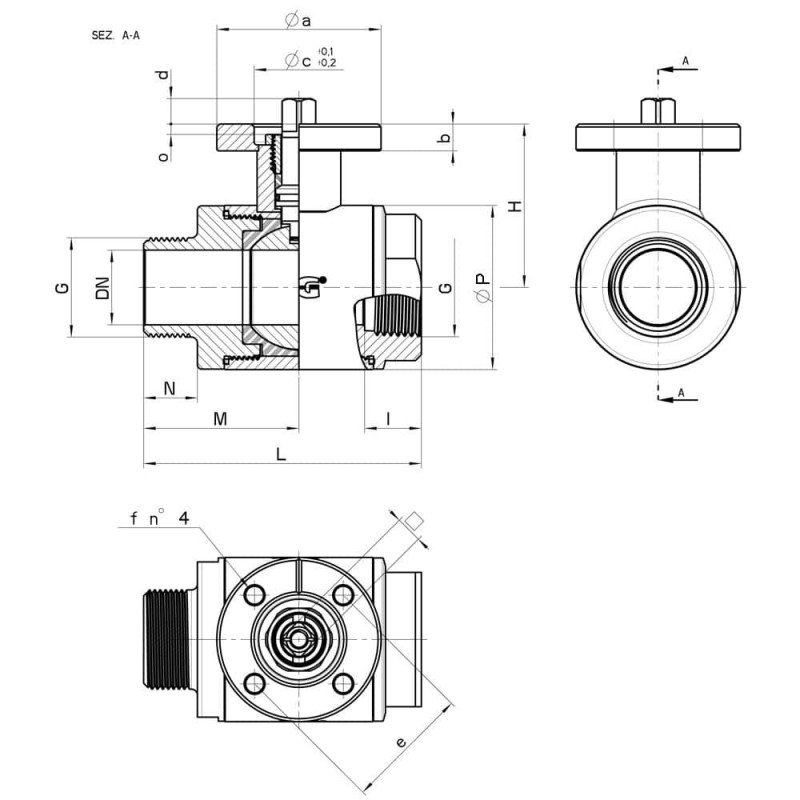

G	DN	L	I	N	M	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n4 VITI	Nm	CODICE AISI 316L
1/4"	9	64	13	11	38	42	35	100	0,44	F.03	46	9	25x3	9	8	36	6	M5x16	6	133009 60410
1/4"	9	64	13	11	38	42	35	100	0,47	F.04	54	9	30x3	11	10	42	6	M5x16	6	133009 6041F
3/8"	10	66	13	13	40	42	35	100	0,43	F.03	46	9	25x3	9	8	36	6	M5x16	6	133009 60810
3/8"	10	66	13	13	40	42	35	100	0,46	F.04	54	9	30x3	11	10	42	6	M5x16	6	133009 6081F
1/2"	15	76	15	15	45	45	42	100	0,59	F.03	46	9	25x3	9	8	36	6	M5x16	9	133009 61410
1/2"	15	76	15	15	45	45	42	100	0,63	F.04	54	9	30x3	11	10	42	6	M5x16	9	133009 6141F
3/4"	20	85	17	16	49	52	48	100	0,91	F.04	54	9	30x3	11	10	42	6	M5x16	13	133009 62010
3/4"	20	85	17	16	49	52	48	100	0,96	F.05	65	9	35x3	14	13	50	7	M6x16	13	133009 6201F
1"	25	93	19	18	52	55	55	64	1,18	F.04	54	9	30x3	11	10	42	6	M5x16	22	133009 62610
1"	25	93	19	18	52	55	55	64	1,22	F.05	65	9	35x3	14	13	50	7	M6x16	22	133009 6261F
1"1/4	32	103	19	18	57	59,5	65	64	1,50	F.04	54	9	30x3	11	10	42	6	M5x16	25	133009 63010
1"1/4	32	103	19	18	57	59,5	65	64	1,55	F.05	65	9	35x3	14	13	50	7	M6x16	25	133009 6301F
1"1/2	40	116	20	20	64	79,5	80	64	2,71	F.05	65	12	35X4	14	13	50	7	M6x20	32	133009 63410
1"1/2	40	116	20	20	64	79,5	80	64	2,76	F.07	90	12	55x4	17	15	70	9	M8x20	32	133009 6341F
2"	50	131	20	24	73	87	95	40	4,00	F.05	65	12	35x4	14	13	50	7	M6x20	37	133009 63810
2"	50	131	20	24	73	87	95	40	4,24	F.07	90	12	55x4	17	15	70	9	M8x20	37	133009 6381F
2"1/2	65	145	20	25	83	94,5	113	40	5,95	F.07	90	12	55x4	17	15	70	9	M8x20	60	133009 64410
2"1/2	65	145	20	25	83	94,5	113	40	6,35	F.10	120	12	70x4	22	18	102	11	M10x25	60	133009 6441F
3"	80	170	24	30	95	106	140	40	10,75	F.07	90	12	55x4	17	15	70	9	M8x20	75	133009 64810
3"	80	170	24	30	95	106	140	40	11,17	F.10	120	12	70x4	22	18	102	11	M10x25	75	133009 6481F
4"	100	192	26	36	104	120	167	25	14,90	F.07	90	12	55x4	17	15	70	9	M8x20	85	133009 65410
4"	100	192	26	36	104	120	167	25	15,50	F.10	120	12	70x4	22	18	102	11	M10x25	85	133009 6541F

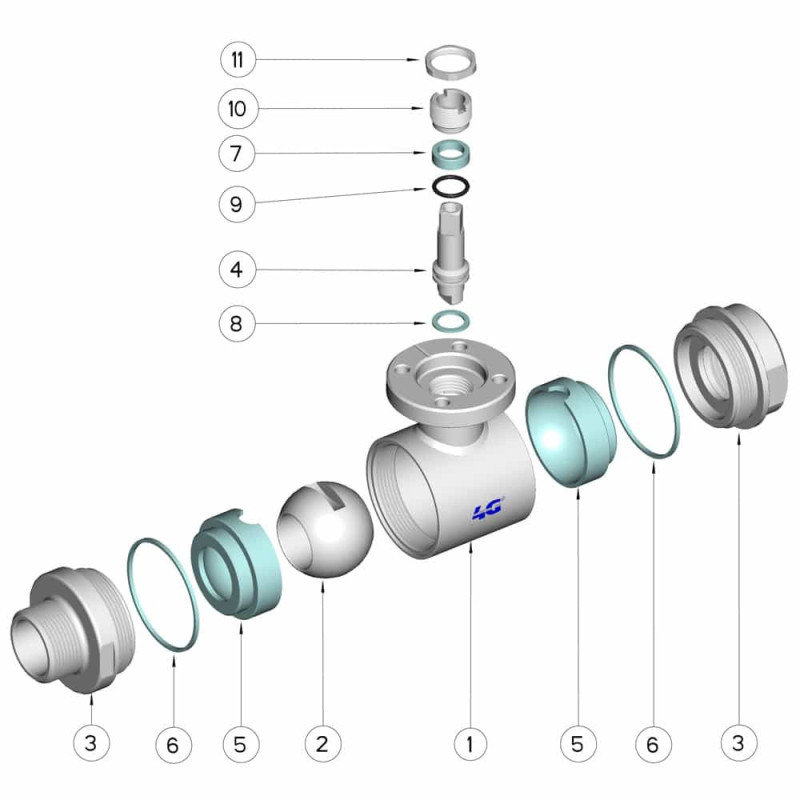

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303
