Двоскладові кульові крани

Збільшити для перегляду

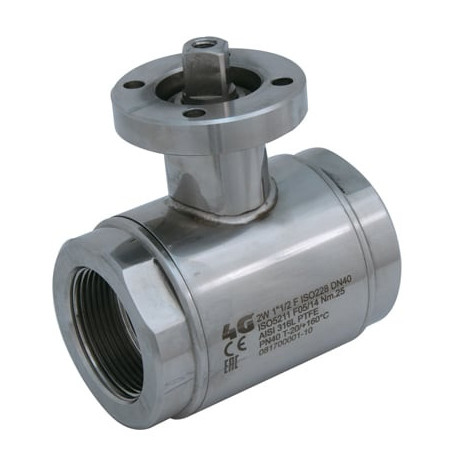

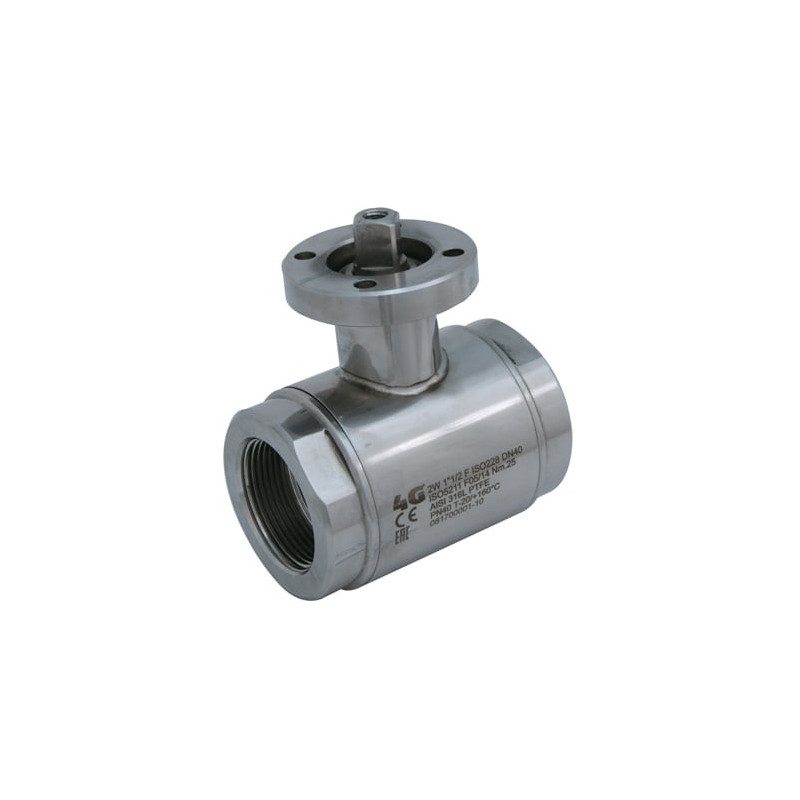

Кран 4G Ghidini 133001, площадка ISO 5211, ISO 228 F, Tenuta Integrale

Артикул 4G-133001

Стан: Новий товар

Кульовий кран 4G Ghidini 133001 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F, виконання: гігієнічне виконання Tenuta Integrale.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 133001, площадка ISO 5211, ISO 228 F, Tenuta Integrale — Кульовий кран 4G Ghidini 133001 з площадкою під привід ISO 5211 / DIN 3337, приєднання: ISO 228 F, виконання: гігієнічне виконання Tenuta Integrale.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Integrale. PTFE-ущільнення заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 133001
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: ISO 228 F
Ущільнення: з заповненням порожнини / Tenuta Integrale
Керування: площадка під привід ISO 5211 / DIN 3337

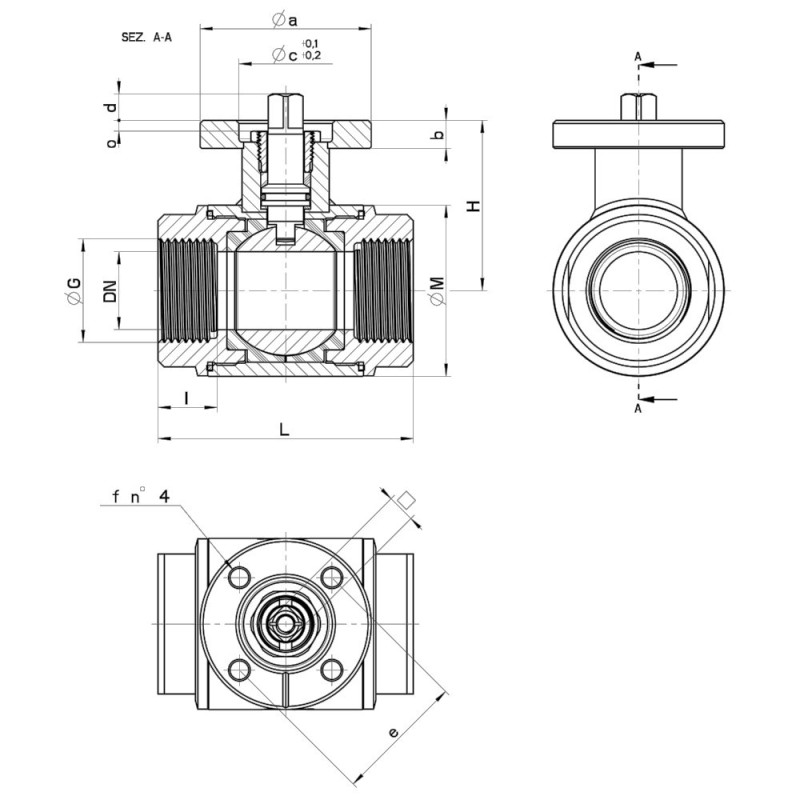

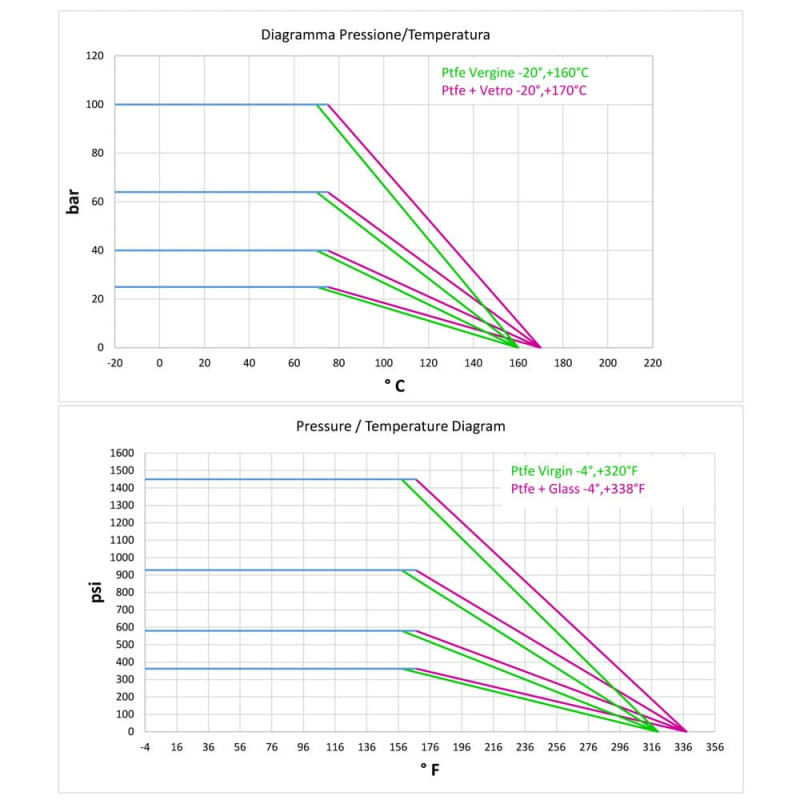

Технічні характеристики та розміри

G	DN	L	I	H	Ø M	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n4 VITI	PN	Kg	Nm	CODICE AISI 316L
1/4"	9	52	13	42	35	F.03	46	9	25x3	9	8	36	6	M5x16	100	0,42	6	133001 60410
1/4"	9	52	13	42	35	F.04	54	9	30x3	11	10	42	6	M5x16	100	0,45	6	133001 6041F
3/8"	10	52	13	42	35	F.03	46	9	25x3	9	8	36	6	M5x16	100	0,40	6	133001 60810
3/8"	10	52	13	42	35	F.04	54	9	30x3	11	10	42	6	M5x16	100	0,44	6	133001 6081F
1/2"	15	62	15	45	42	F.03	46	9	25x3	9	8	36	6	M5x16	100	0,56	9	133001 61410
1/2"	15	62	15	45	42	F.04	54	9	30x3	11	10	42	6	M5x16	100	0.60	9	133001 6141F
3/4"	20	72	17	52	48	F.04	54	9	30x3	11	10	42	6	M5x16	100	0,87	13	133001 62010
3/4"	20	72	17	51	48	F.05	65	9	35x3	14	13	50	7	M6x16	100	0,92	13	133001 6201F 3D
1"	25	82	19	55	55	F.04	54	9	30x3	11	10	42	6	M5x16	64	1,15	22	133001 62610 3D
1"	25	82	19	55	55	F.05	65	9	35x3	14	13	50	7	M6x16	64	1,17	22	133001 6261F 3D
1"1/4	32	92	19	59,5	65	F.04	54	9	30x3	11	10	42	6	M5x16	64	1,47	25	133001 63010
1"1/4	32	92	19	59,5	65	F.05	65	9	35x3	14	13	50	7	M6x16	64	1,52	25	133001 6301F
1"1/2	40	104	20	79,5	80	F.05	65	12	35x4	14	13	50	7	M6x20	64	2,66	32	133001 63410
1"1/2	40	104	20	79,5	80	F.07	90	12	55x4	17	15	70	9	M8x20	64	2,71	32	133001 6341F 3D
2"	50	116	20	87	95	F.05	65	12	35x4	14	13	50	7	M6x20	40	3,86	37	133001 63810 3D
2"	50	116	20	87	95	F.07	90	12	55x4	17	15	70	9	M8x20	40	4,10	37	133001 6381F
2"1/2	65	128	20	94,5	113	F.07	90	12	55x4	17	15	70	9	M8x20	40	5,85	60	133001 64410
2"1/2	65	128	20	94,5	113	F.10	120	12	70x4	22	18	102	11	M10x25	40	6,25	60	133001 6441F
3"	80	150	24	108,5	140	F.07	90	12	55x4	17	15	70	9	M8x20	40	10,69	75	133001 64810
3"	80	150	24	108,5	140	F.10	120	12	70x4	22	18	102	11	M10x25	40	11,10	75	133001 6481F
4"	100	178	26	120	167	F.07	90	12	55x4	17	15	70	9	M8x20	25	15,60	85	133001 65410
4"	100	178	26	120	167	F.10	120	12	70x4	22	18	102	11	M10x25	25	16,18	85	133001 6541F

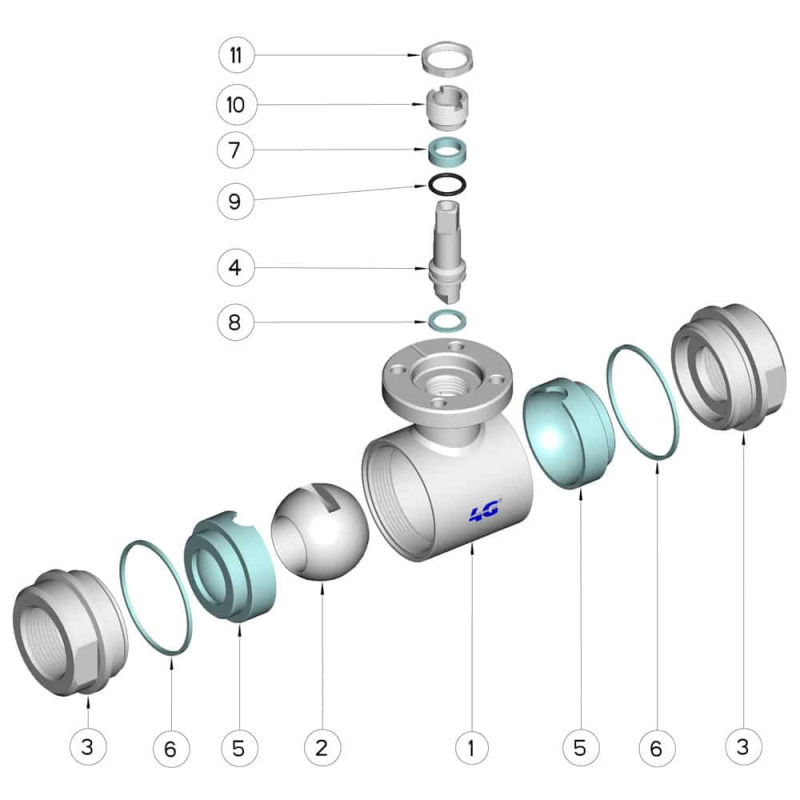

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 133001
