Кран 4G Ghidini 113042, площадка ISO 5211, B.W. DIN 11850, Tenuta Standard

4G-113042-DIN

Новий товар

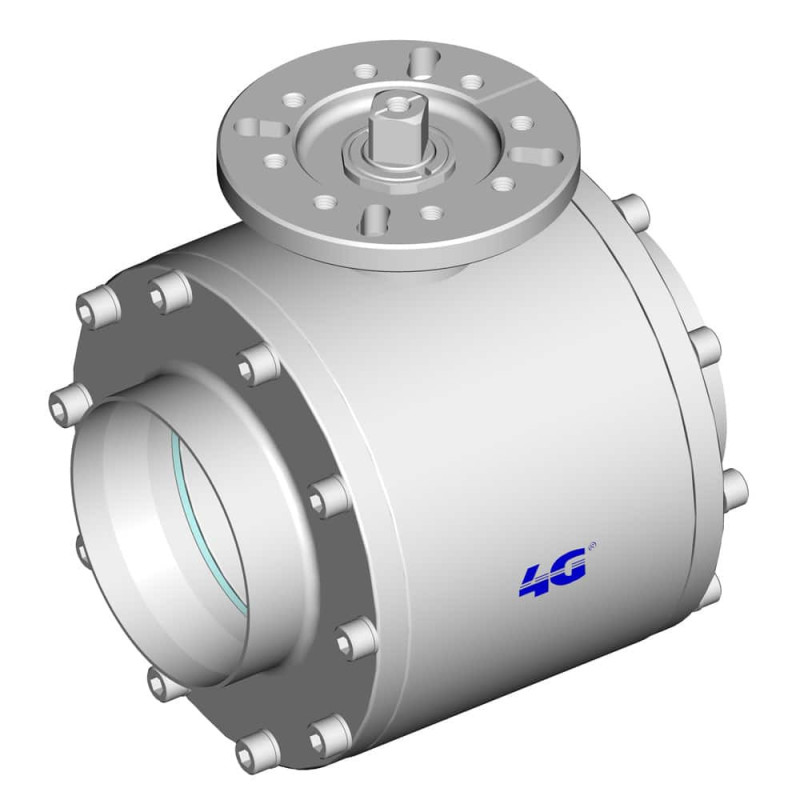

Кульовий кран 4G Ghidini 113042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. DIN 11850, виконання: стандартне ущільнення.

Детальніше

Додати до списку обраних товарів

Інформація

Кран 4G Ghidini 113042, площадка ISO 5211, B.W. DIN 11850, Tenuta Standard — Кульовий кран 4G Ghidini 113042 з площадкою під привід ISO 5211 / DIN 3337, приєднання: B.W. DIN 11850, виконання: стандартне ущільнення.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

  • Виробник: 4G Ghidini
  • Код виробника: 113042
  • Тип: 2-way кульовий кран
  • Конструкція корпуса: двоскладовий
  • Приєднання: B.W. DIN 11850
  • Ущільнення: стандартне ущільнення / Tenuta Standard
  • Керування: площадка під привід ISO 5211 / DIN 3337

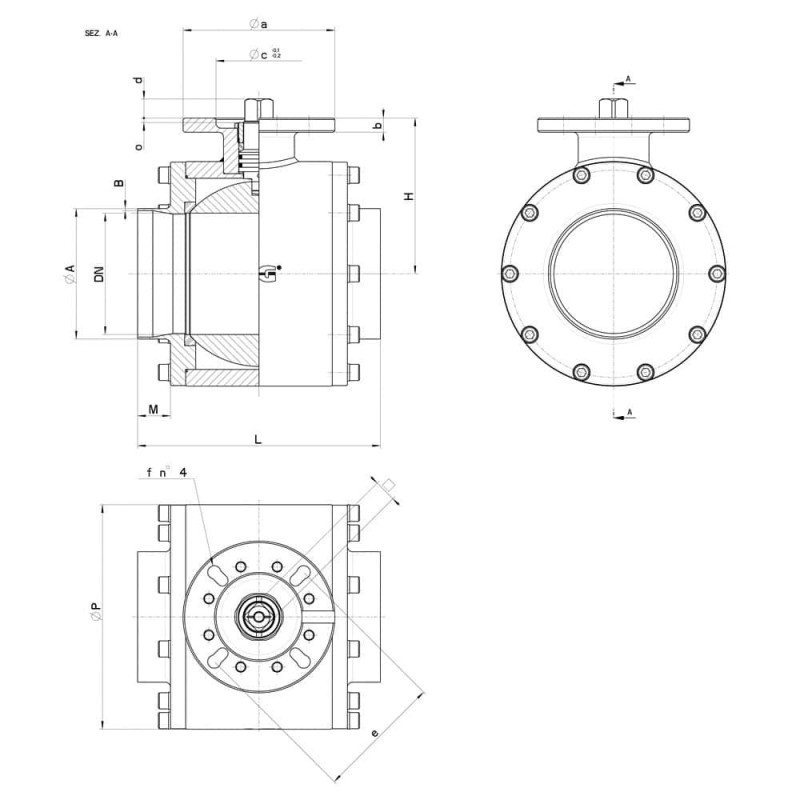

Технічні характеристики та розміри

DNLØ A x BMHØ PPNKGISO-DINØ abØ c x o□defn4 viti / boltsNmCOD. AISI 316L
120240129 x 232,51542221634,8F.10 / F.121501485 x 322 / 2719102 / 12511 / 13M10x30 / M12x30130113042A6Y910 3D
125240129 x 232,51542221634,34F.10 / F.121501485 x 322 / 2719102 / 12511 / 13M10x30 / M12x30130113042A6Y91C

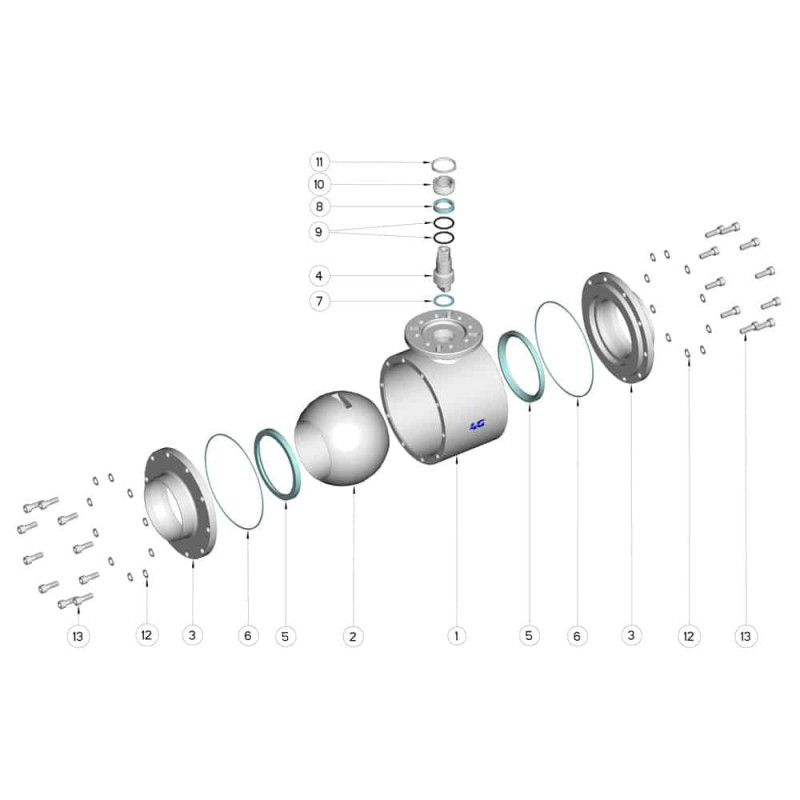

Pos.Denom.P.ziMat.
1Corpo1AISI 304L - 316L
2Sfera1AISI 304L - 316L
3Manicotti2AISI 304L - 316L
4Perno1AISI 304L - 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno2FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella manicotto10AISI 304L
13Vite manicotto10AISI 304L

Документація

Технічний лист 4G Ghidini 113042
