Кран 4G Ghidini 113030, площадка ISO 5211, Clamp DIN, Tenuta Standard
4G-113030-DIN
Новий товар
Інформація

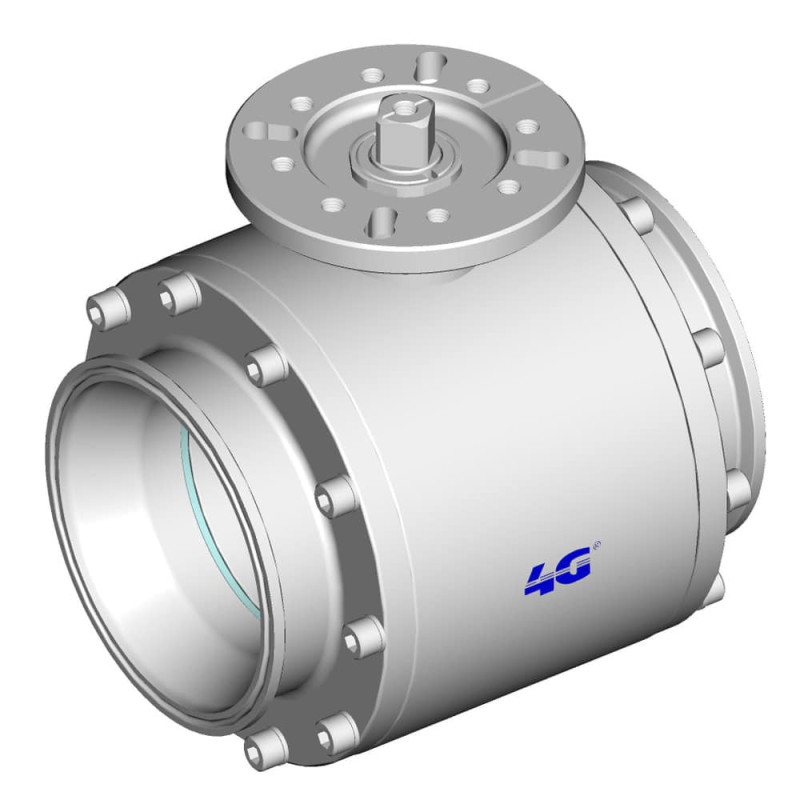

Кран 4G Ghidini 113030, площадка ISO 5211, Clamp DIN, Tenuta Standard — Кульовий кран 4G Ghidini 113030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp DIN, виконання: стандартне ущільнення.
2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 113030
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: Clamp DIN
- Ущільнення: стандартне ущільнення / Tenuta Standard
- Керування: площадка під привід ISO 5211 / DIN 3337

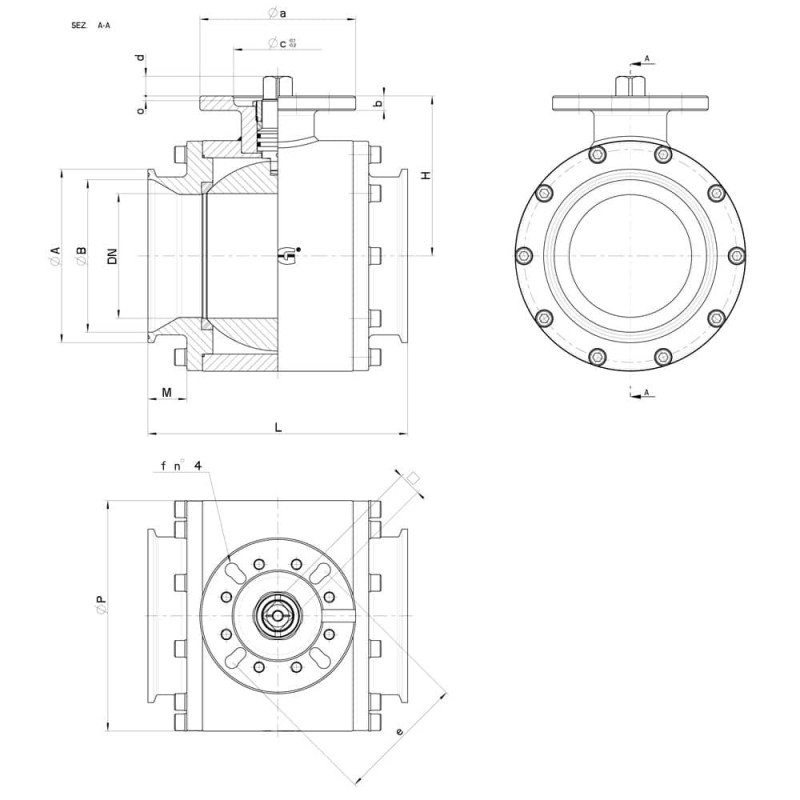

Технічні характеристики та розміри
| CLAMP REIHE C | DN | L | Ø A | Ø B | M | H | Ø P | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f n°4 | viti | Nm * | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN120 | 120 | 250 | 155 | 125 | 37,5 | 154 | 222 | 16 | - | F.10-F.12 | 150 | 14 | 85 x 3 | 22-27 | 19 | 102-125 | 11-13 | M10x25-M12x30 | 130 | 113030A65810 3D |

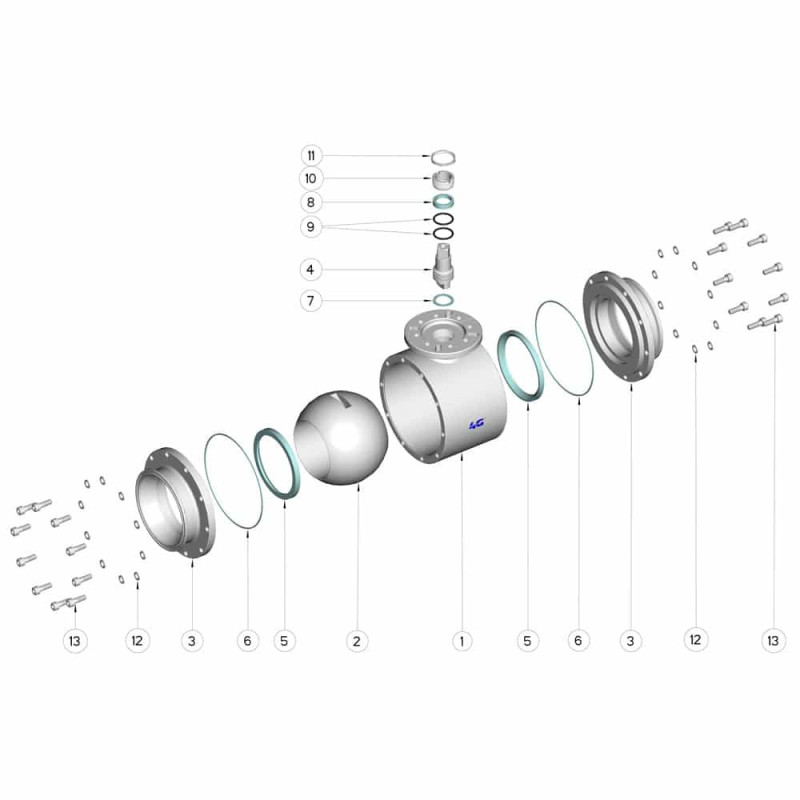

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 2 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 2 | FKM |
| 9 | Guarnizione perno | 1 | PTFE |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Vite manicotto | da 6 a 20 | AISI 304L |
