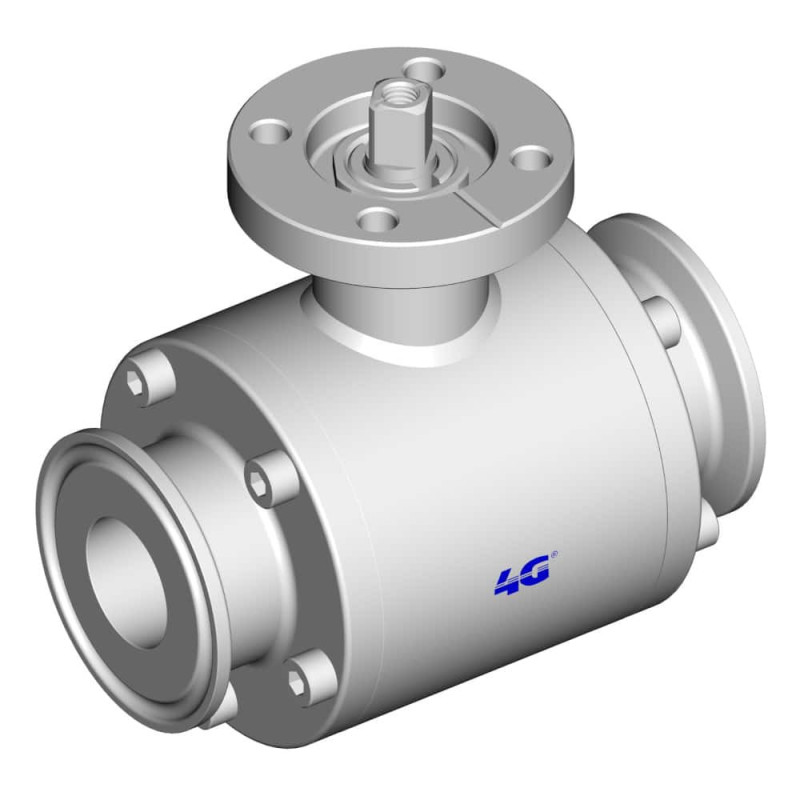

Кран 4G Ghidini 113030, площадка ISO 5211, Clamp BS, Tenuta Standard

Артикул 4G-113030-BS

Стан: Новий товар

Кульовий кран 4G Ghidini 113030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp BS, виконання: стандартне ущільнення.

Детальніше

Друкувати

Інформація

Кран 4G Ghidini 113030, площадка ISO 5211, Clamp BS, Tenuta Standard — Кульовий кран 4G Ghidini 113030 з площадкою під привід ISO 5211 / DIN 3337, приєднання: Clamp BS, виконання: стандартне ущільнення.

2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 / DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Tenuta Standard. Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 113030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: Clamp BS
Ущільнення: стандартне ущільнення / Tenuta Standard
Керування: площадка під привід ISO 5211 / DIN 3337

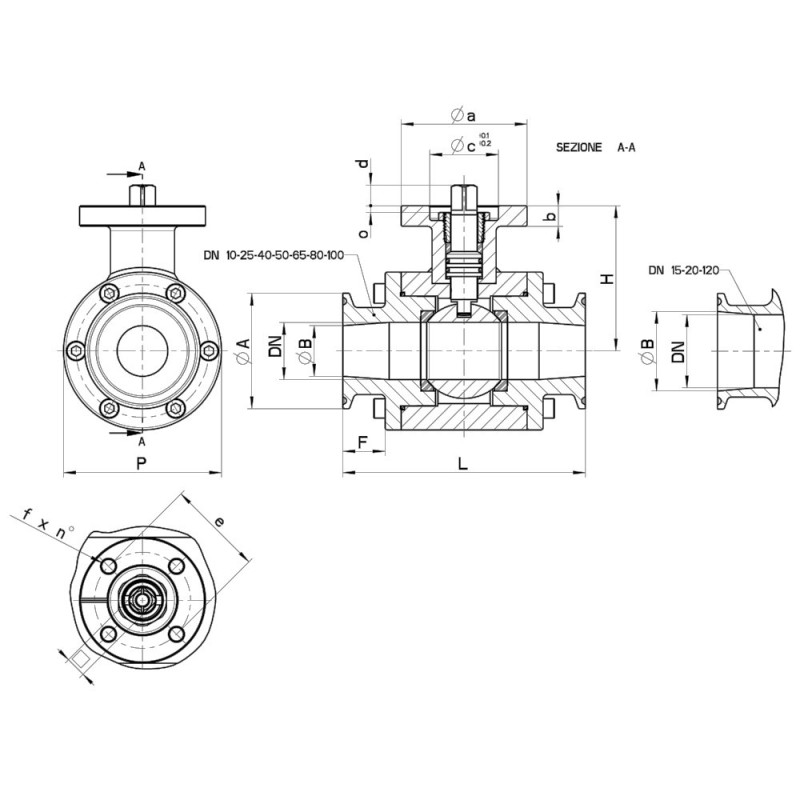

Технічні характеристики та розміри

CLAMP REIHE C	DN	L	Ø A	Ø B	F	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f x n°4	viti	Nm *	CODICE AISI 316L
1/2"	10	88	25	9.4	18	48.5	48	100	0,87	F03	45	9	25 x 3	9	8	36	6	M5x16	5	113030A61210 3D
3/4"	15	92	25	15.75	17.5	51.5	52	100	1.00	F03	45	9	25 x 3	9	8	36	6	M5x16	8	113030A61810 3D
1"	20	102	50.5	22.1	21	60.5	62	100	2.03	F04	55	9	30 x 3	11	10	42	6	M5x16	12	113030A62410 3D
1"	25	106	50.5	22.1	18.5	63.5	69	64	2.12	F04	55	9	30 x 3	11	10	42	6	M5x16	15	113030A62610 3D
1"1/2	32	112	50.5	34.8	24	90.5	85	64	2.96	F05	65	12	35 x 6	14	13	50	7	M6x20	18	113030A63210 3D
1"1/2	40	126	50.5	34.8	22	95	100	64	4.56	F05	65	12	35 x 6	14	13	50	7	M6x20	25	113030A63410 3D
2"	50	134	64	47.5	22	102.5	115	40	6.00	F05	65	12	35 x 6	14	13	50	7	M6x20	30	113030A63810 3D
2"1/2	65	162	77.5	60.2	25	116	140	40	10.86	F07	90	12	55 x 7	17	15	70	9	M8x20	45	113030A64410 3D
3"	80	182	91	72.9	30	127.5	155	40	13.03	F07	90	12	55 x 7	17	15	70	9	M8x20	70	113030A64810 3D
4"	100	194	119	97.38	33	141.5	185	25	18.97	F07	90	12	55 x 5	17	16	70	9	M8x20	80	113030A65410 3D
6"	120	250	167	146,86	37,5	154	222	16	36.77	F.10-F.12	150	14	85 x 4.5	22-27	19	102-125	11-13	M10x25-M12x30	130	113030A65910 3D

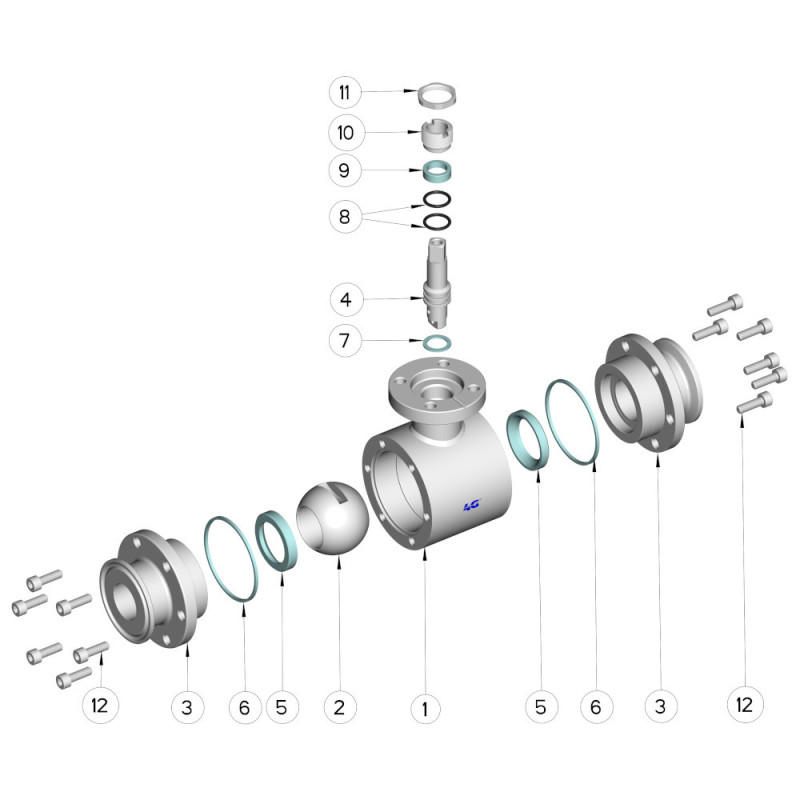

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 304L - 316L
2	Sfera	1	AISI 304L - 316L
3	Manicotti	2	AISI 304L - 316L
4	Perno	1	AISI 304L - 316L
5	Guarnizioni sfera	2	PTFE Vergine Modificato
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	OR di tenuta perno	2	FKM
9	Guarnizione perno	1	PTFE
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 304L
12	Vite manicotto	da 6 a 20	AISI 304L

Документація

Технічний лист 4G Ghidini 113030
