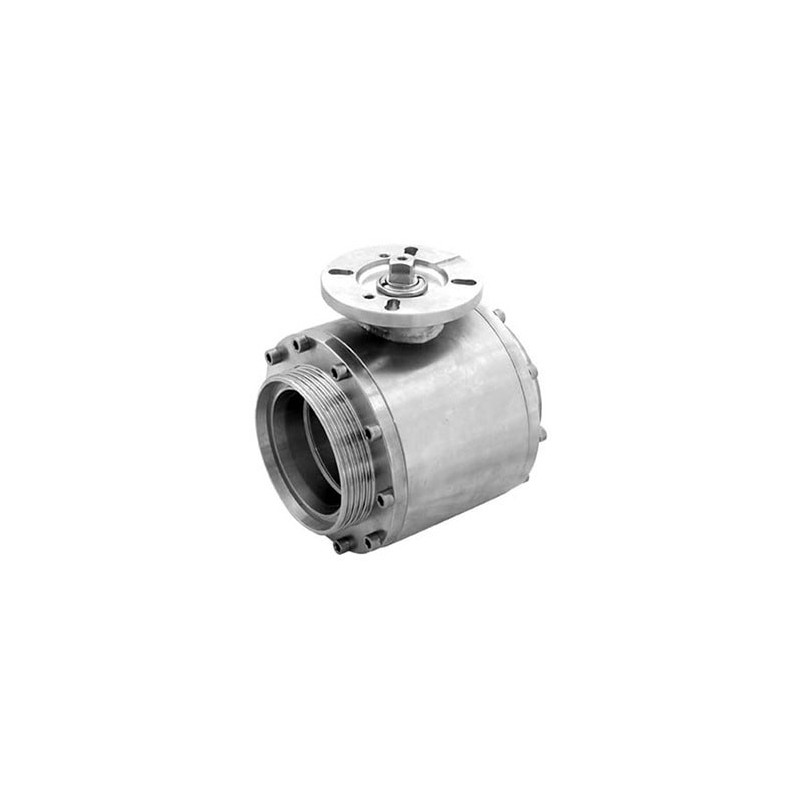

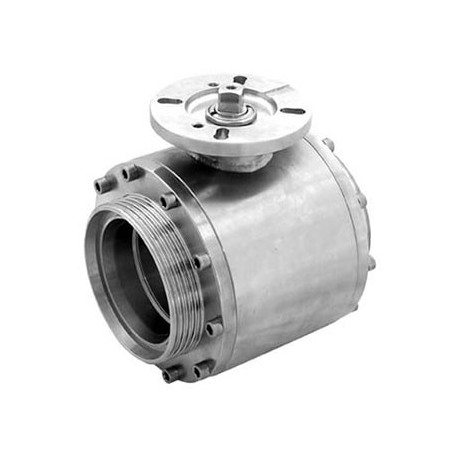

Кран 4G Ghidini 113025, площадка ISO 5211, DIN 11851 F, Tenuta Standard
4G-113025
Новий товар
Кран 4G Ghidini 113025, площадка ISO 5211, DIN 11851 F, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.
Інформація
Двоскладовий кульовий кран 4G Ghidini 113025, DIN 11851 M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 113025, приєднання: DIN 11851 M/M, виконання: стандартне ущільнення / Tenuta Standard.
Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.
Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.
Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.
Основні характеристики
- Виробник: 4G Ghidini
- Код виробника: 113025
- Тип: 2-way кульовий кран
- Конструкція корпуса: двоскладовий
- Приєднання: DIN 11851 M/M
- Ущільнення: стандартне ущільнення / Tenuta Standard

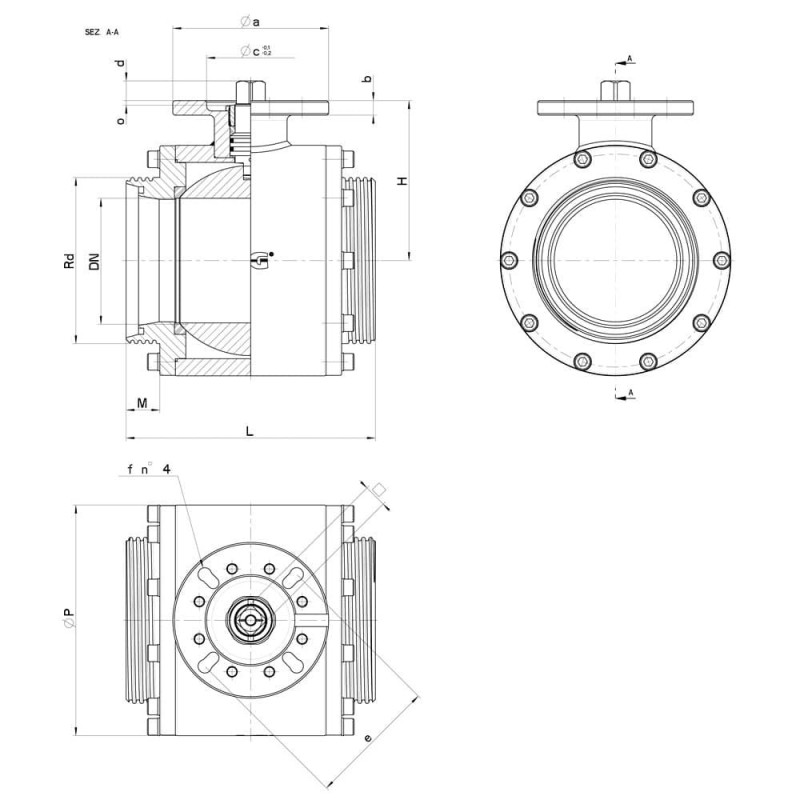

Технічні характеристики та розміри
| DIN | DN | Rd | L | M | H | Ø P | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | viti | Nm * | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 120 | 160 x 1/4" | 240 | 32,5 | 154 | 222 | 16 | 36,66 | F.10-F.12 | 150 | 14 | 85 x 3 | 22-27 | 19 | 102-125 | 11-13 | M10x25-M12x30 | 130 | 113025A65810 3D |

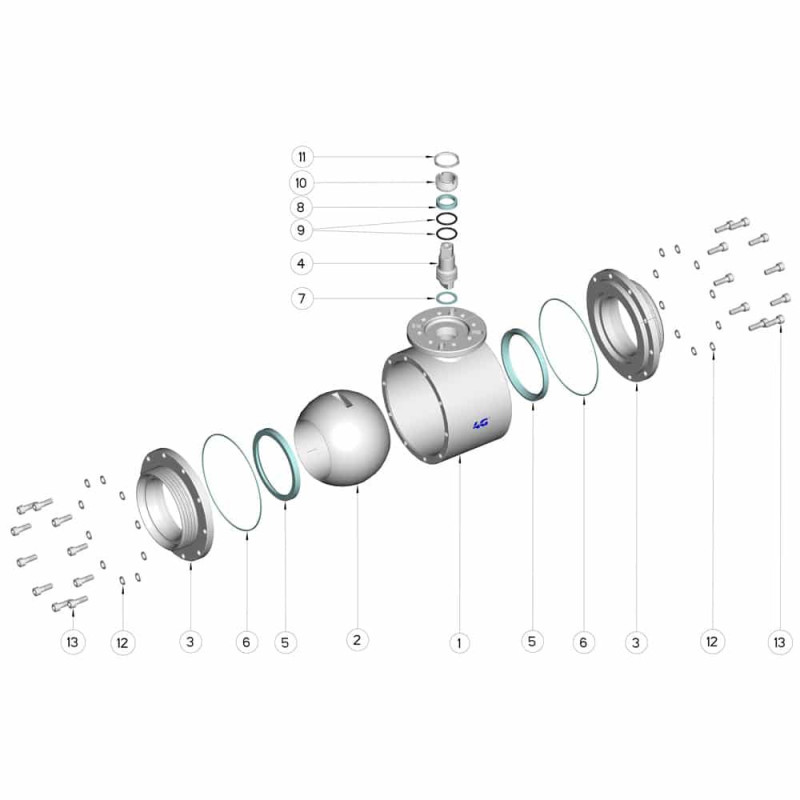

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 2 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 2 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Rondella manicotto | 20 | AISI 304L |
| 13 | Vite manicotto | 20 | AISI 304L |
