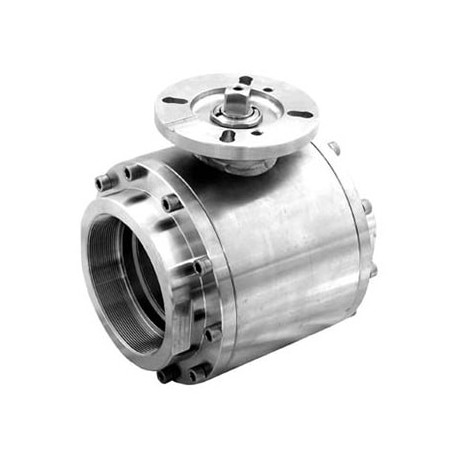

Кран 4G Ghidini 113001, площадка ISO 5211, ISO 228 F, Tenuta Standard

4G-113001

Новий товар

Кран 4G Ghidini 113001, площадка ISO 5211, ISO 228 F, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Додати до списку обраних товарів

Інформація

Двоскладовий кульовий кран 4G Ghidini 113001, ISO 228 M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 113001, приєднання: ISO 228 M/M, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

  • Виробник: 4G Ghidini
  • Код виробника: 113001
  • Тип: 2-way кульовий кран
  • Конструкція корпуса: двоскладовий
  • Приєднання: ISO 228 M/M
  • Ущільнення: стандартне ущільнення / Tenuta Standard

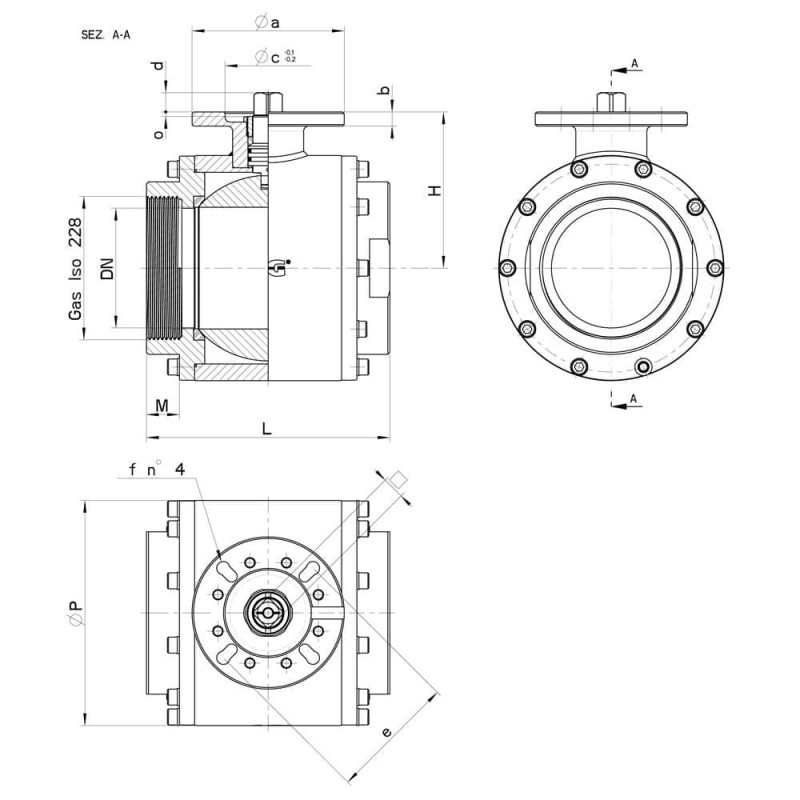

Технічні характеристики та розміри

G (ISO 228)DNLMHØPPNKgISO-DINØ abØ c x o□defVITINmCODICE AISI 316L
5"120240351542221637,80F.10 - F.121501485 x 322-2719102-12511-13M10x25-M12x30130113001A65810 3D

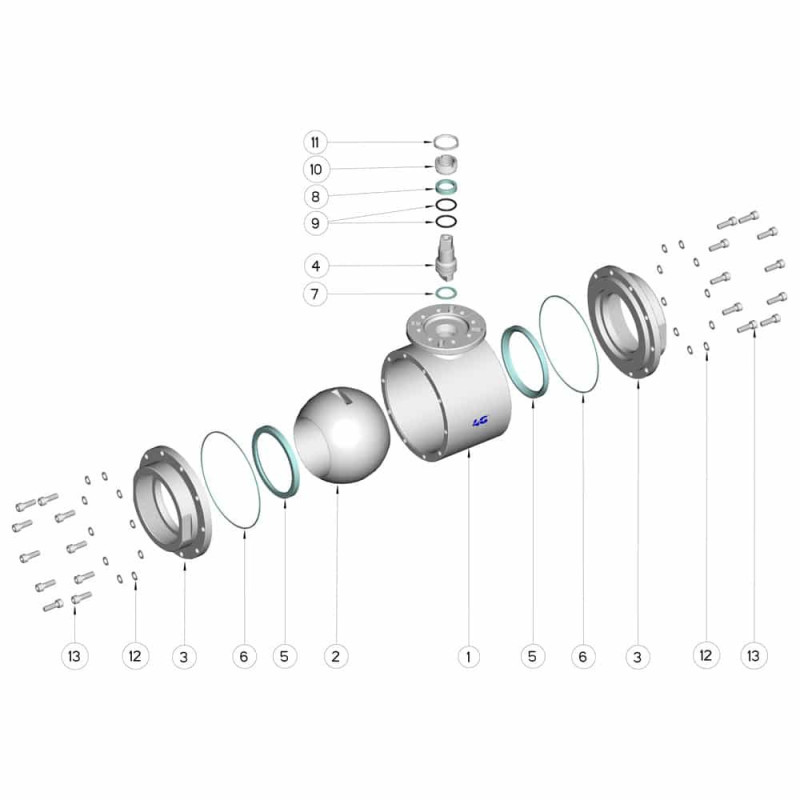

Pos.DenominazioneP.ziMat.
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno2FKM
10Ghiera di registro1AISI 304L (303)
11Dado1AISI 304L
12Rondella manicotto20AISI 304L
13Vite manicotto20AISI 304L

Документація

Технічний лист 4G Ghidini 113001
