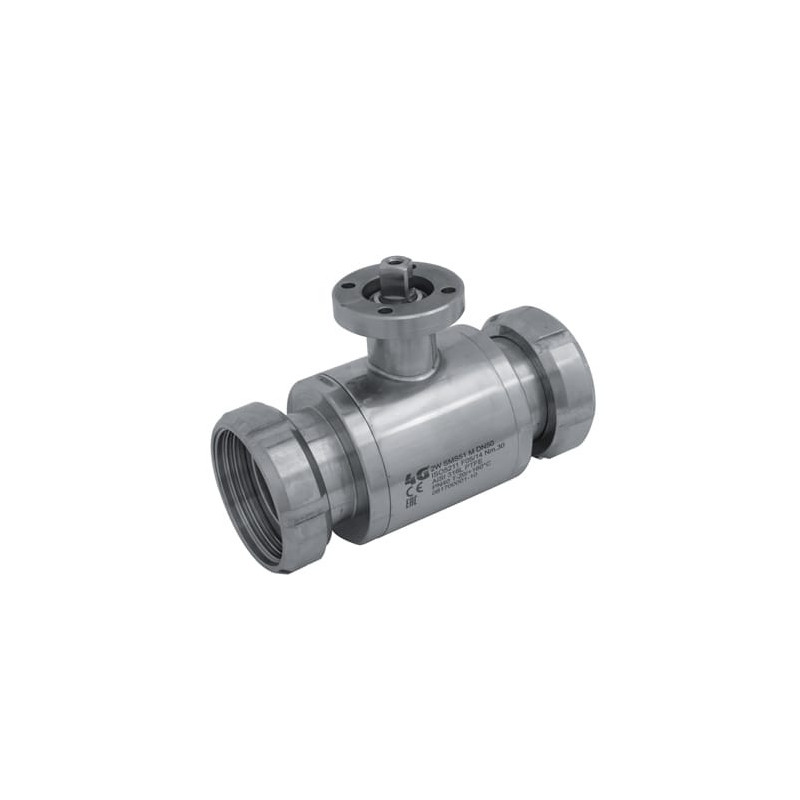

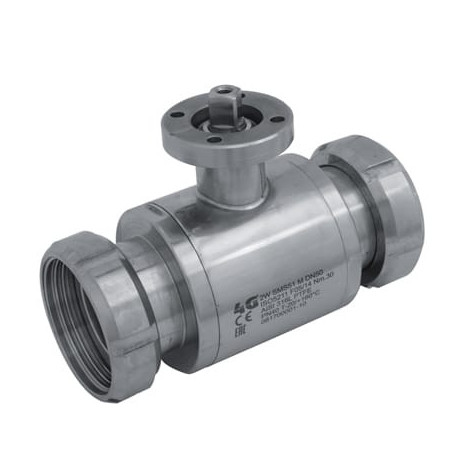

Кран 4G Ghidini 103046, площадка ISO 5211, SMS M/M, Tenuta Standard

Артикул 4G-103046

Стан: Новий товар

Кран 4G Ghidini 103046, площадка ISO 5211, SMS M/M, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103046, SMS M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103046, приєднання: SMS M/M, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103046
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: SMS M/M
Ущільнення: стандартне ущільнення / Tenuta Standard

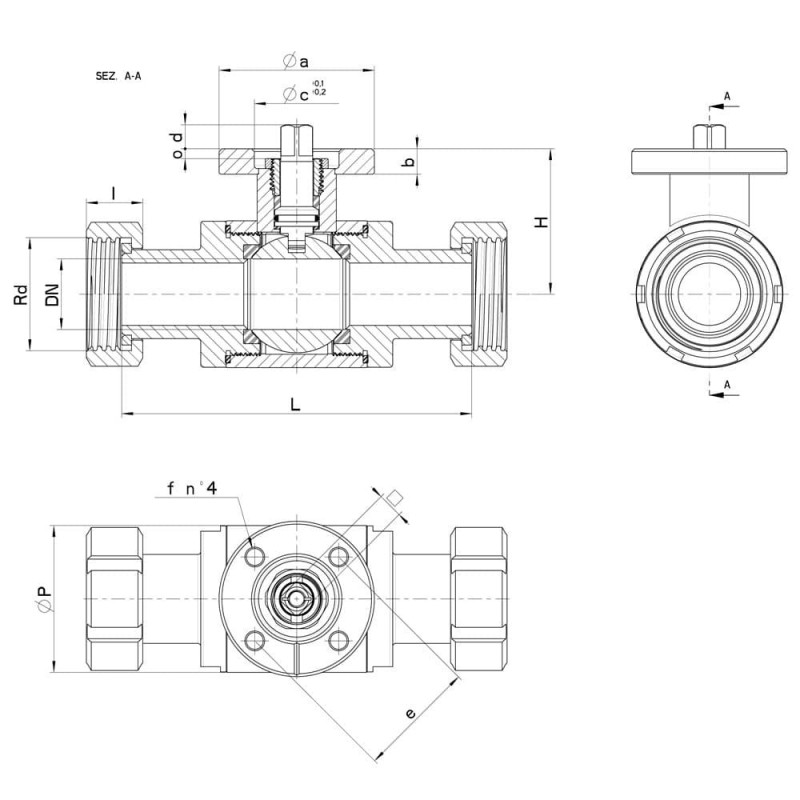

Технічні характеристики та розміри

DN	SMS	Rd	L	H	Ø P	I	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
20	(Reduced) 25	40 x 1/6"	114	45	42	20	100	-	F.03	46	9	25x3	9	8	36	6	M5x16	12	-	103046 62410
20	(Reduced) 25	40 x 1/6"	114	45	42	20	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	12	-	103046 6241F
25	25	40 x 1/6"	124	51,5	52	20	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	15	-	103046 62610
25	25	40 x 1/6"	124	51,5	52	20	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103046 6261F
40	38	60 x 1/6"	144	76	73	25	64	-	F.05	65	12	35X4	14	13	50	7	M6x20	25	-	103046 63410
40	38	60 x 1/6"	144	76	73	25	64	-	F.07	90	12	55x4	17	15	70	9	M8x20	25	-	103046 6341F
50	51	70 x 1/6"	156	84	88	26	40	-	F.05	65	12	35x4	14	13	50	7	M6x20	30	-	103046 63810
50	51	70 x 1/6"	156	84	88	26	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	30	-	103046 6381F
65	63	85 x 1/6"	178	94,5	113	30	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	45	-	103046 64410 3D
65	63	85 x 1/6"	178	94,5	113	30	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	45	-	103046 6441F
65	(Reduced) 76	98 x 1/6"	182	94,5	113	30	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	45	-	103046 64510
65	(Reduced) 76	98 x 1/6"	182	94,5	113	30	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	45	-	103046 6451F
80	76	98 x 1/6"	198	106	135	32	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	70	103046 44810	103046 64810
80	76	98 x 1/6"	198	106	135	32	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	70	103046 4481F	103046 6481F
100	104	125 x 1/4"	206	120	167	32	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	80	103046 45410	103046 65410
100	104	125 x 1/4"	206	120	167	32	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	80	103046 4541F	103046 6541F
100	101	132 x 1/6"	206	120	167	32	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	80	103046 45510	103046 65510
100	101	132 x 1/6"	206	120	167	32	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	80	103046 4551F	103046 6551F

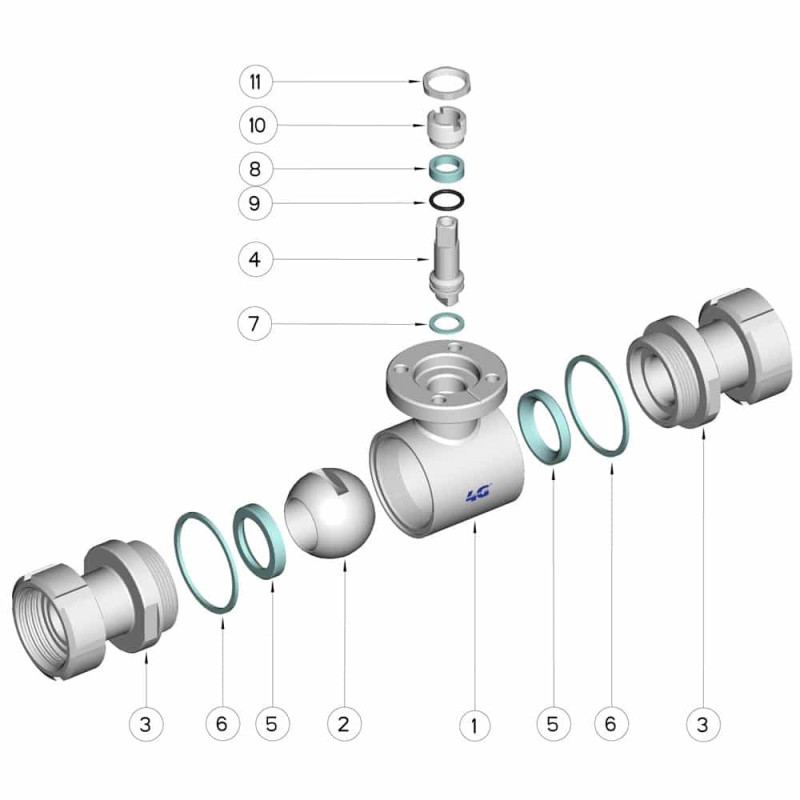

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103046
