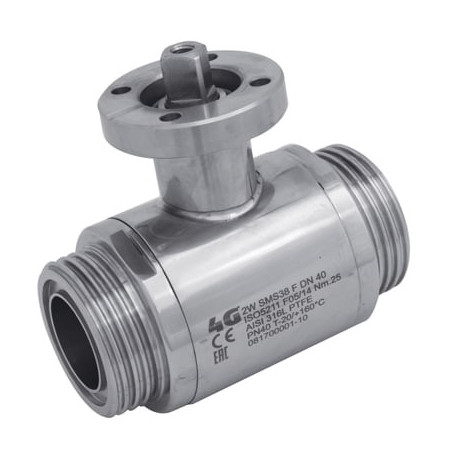

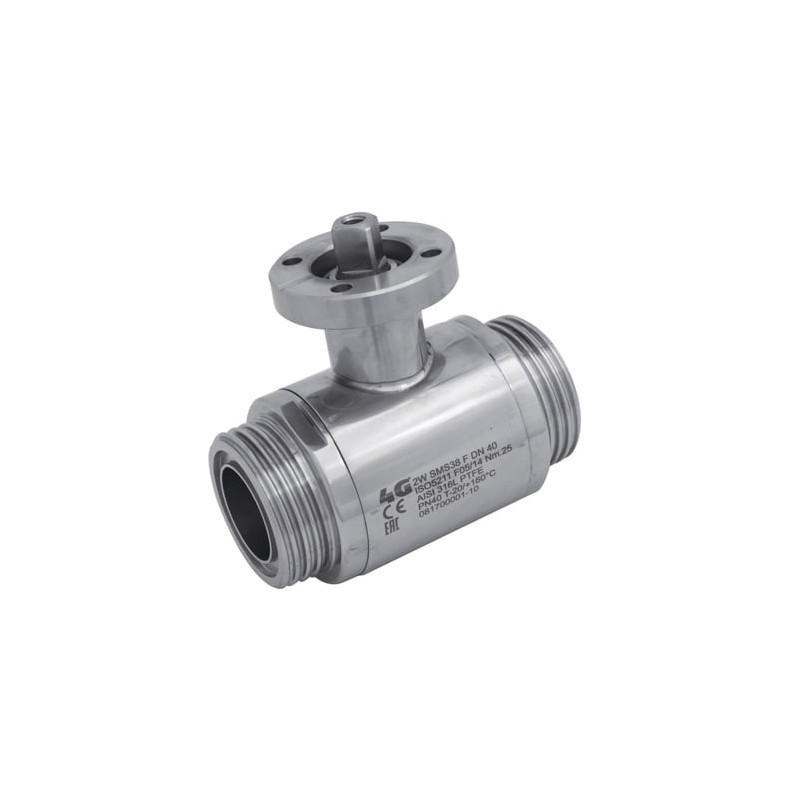

Кран 4G Ghidini 103044, площадка ISO 5211, SMS F/F, Tenuta Standard

Артикул 4G-103044

Стан: Новий товар

Кран 4G Ghidini 103044, площадка ISO 5211, SMS F/F, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103044, SMS F/F, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103044, приєднання: SMS F/F, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103044
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: SMS F/F
Ущільнення: стандартне ущільнення / Tenuta Standard

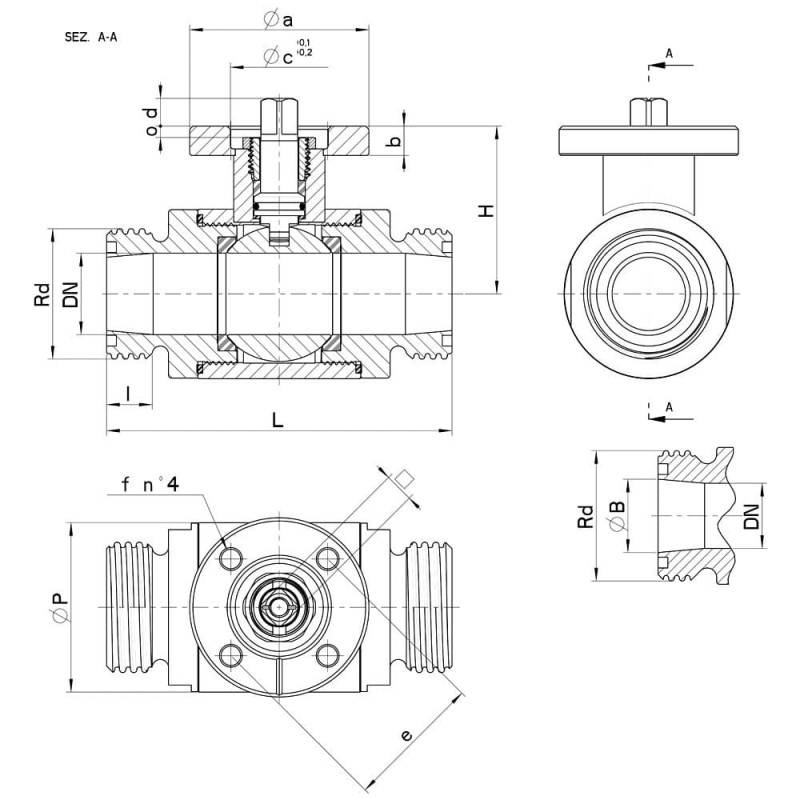

Технічні характеристики та розміри

DN	Ø B	SMS	Rd	L	I	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
20	22,5	(Reduced) 25	40 x 1/6"	102	13	45	42	100	0,82	F.03	45	7	25x3	9	8	36	6	M5x16	12	-	103044 62410 3D
20	22,5	(Reduced) 25	40 x 1/6"	102	13	45	42	100	0,86	F.04	55	7	30x3	11	10	42	6	M5x16	12	-	103044 6241F 3D
25	22,5	25	40 x 1/6"	106	14	51,5	52	64	1,18	F.04	55	9	30x3	11	10	42	6	M5x16	15	-	103044 62610 3D
25	22,5	25	40 x 1/6"	106	14	51,5	52	64	1,25	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103044 6261F 3D
40	35,5	38	60 x 1/6"	126	19	76	73	64	2,77	F.05	65	12	35x6	14	13	50	7	M6x20	25	-	103044 63410 3D
40	35,5	38	60 x 1/6"	126	19	76	73	64	2,98	F.07	90	12	55x6	17	14	70	9	M8x22	25	-	103044 6341F 3D
50	48,5	51	70 x 1/6"	136	20	84	89	40	3,79	F.05	65	12	35X6	14	13	50	7	M6X20	30	-	103044 63810 3D
50	48,5	51	70 x 1/6"	136	20	84	89	40	4,00	F.07	90	12	55x6	17	14	70	9	M8x22	30	-	103044 6381F 3D
65	60,5	63	85 x 1/6"	154	22	94.5	113	40	6,46	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103044 64410 3D
65	60,5	63	85 x 1/6"	154	22	94.5	113	40	6,89	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103044 6441F 3D
65	72	(Reduced) 76	98 x 1/6"	154	22	94,5	113	40	6,54	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103044 64510 3D
65	72	(Reduced) 76	98 x 1/6"	154	22	94,5	113	40	6,97	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103044 6451F 3D
80	72,2	76	98 x 1/6"	184	27	106	136	40	10,34	F.07	90	12	55x7	17	15	70	9	M8x22	70	103044 44810	103044 64810 3D
80	72,2	76	98 x 1/6"	184	27	106	136	40	10,77	F.10	120	12	70x7	22	19	102	11	M10x25	70	103044 4481F	103044 6481F 3D
100	98	104	125 x 1/4"	190	28	120	167	25	14,86	F.07	90	12	55x4	17	15	70	9	M8x22	80	103044 45410	103044 65410 3D
100	98	104	125 x 1/4"	190	28	120	167	25	15,30	F.10	120	12	70x5	22	18	102	11	M10x25	80	103044 4541F	103044 6541F 3D
100	98	101	132 x 1/6"	190	28	120	167	25	15,47	F.07	90	12	55x5	17	15	70	9	M8x22	80	103044 45510	103044 65510 3D
100	98	101	132 x 1/6"	190	28	120	167	25	15,91	F.10	120	12	70x5	22	18	102	11	M10x25	80	103044 4551F	103044 6551F 3D

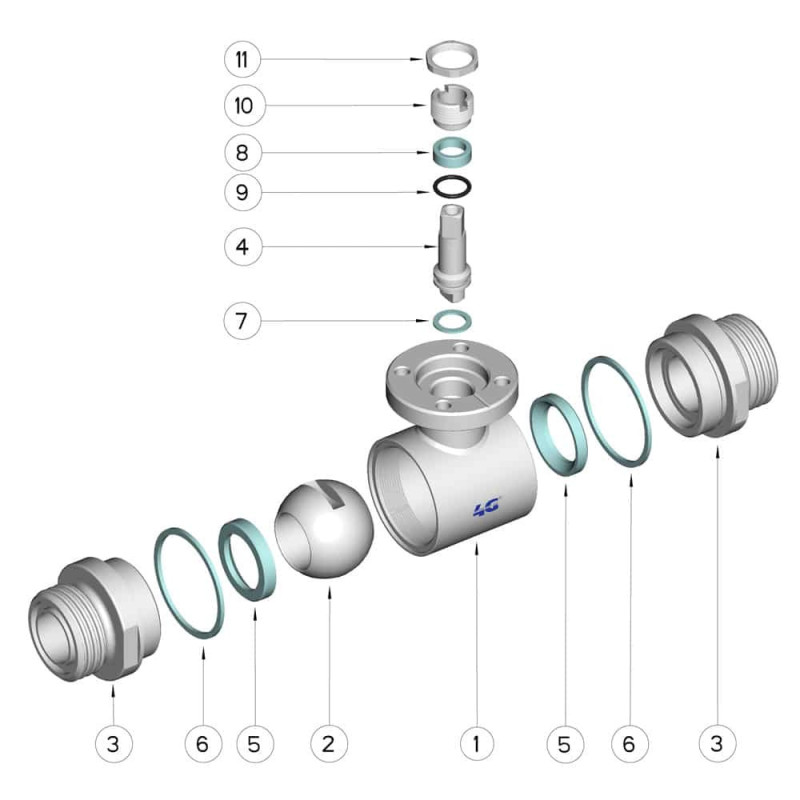

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103044
