Двоскладові кульові крани

Збільшити для перегляду

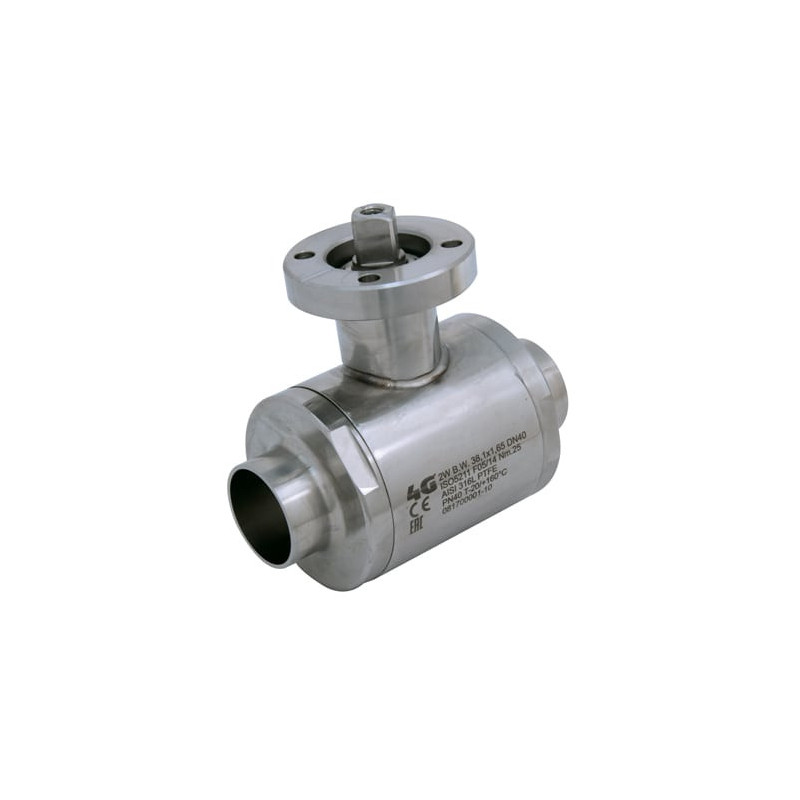

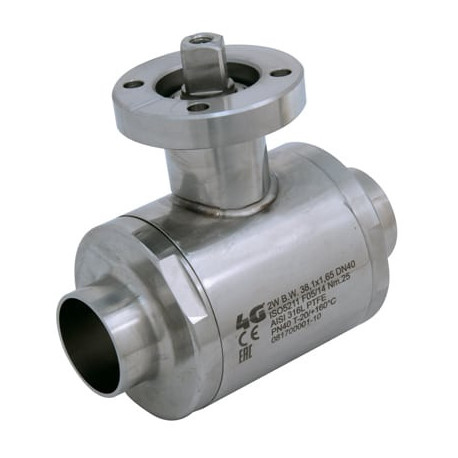

Кран 4G Ghidini 103042, площадка ISO 5211, під зварювання DIN 11850, Tenuta Standard

Артикул 4G-103042-DIN

Стан: Новий товар

Кран 4G Ghidini 103042, площадка ISO 5211, під зварювання DIN 11850, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103042, зварювання встик DIN 11850, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103042, приєднання: зварювання встик DIN 11850, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103042
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: зварювання встик DIN 11850
Ущільнення: стандартне ущільнення / Tenuta Standard

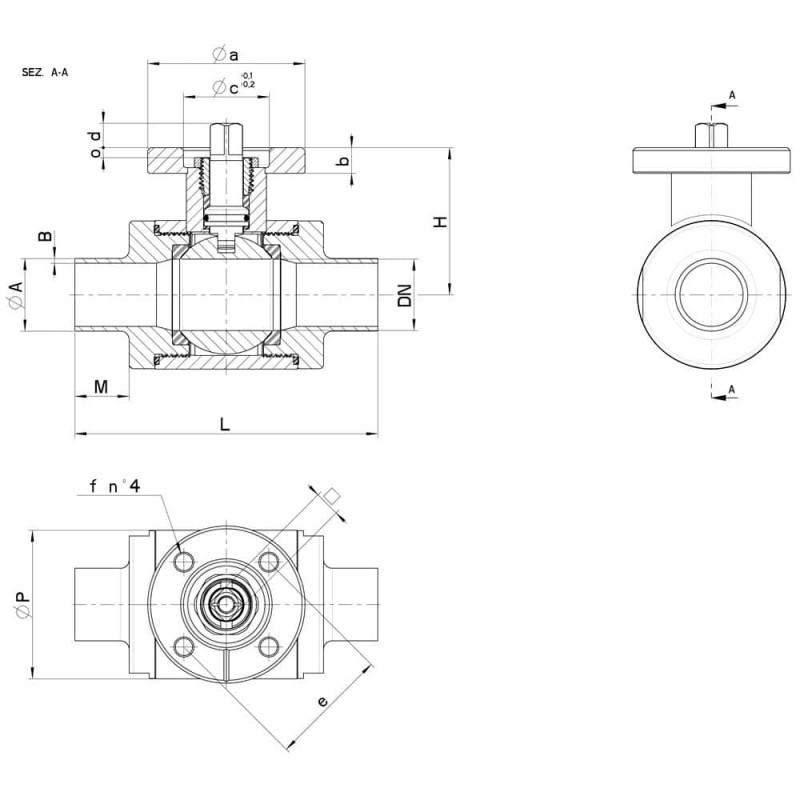

Технічні характеристики та розміри

DN	L	Ø A x B	M	H	Ø P	PN	KG	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n4 viti	Nm	COD. AISI 316L
10	88	13 x 1,5	16	39	30	100	0,39	F.03	45	7	25x3	9	8	36	6	M5x16	5	103042 6B110 3D
10	88	13 x 1,5	16	39	30	100	0,44	F.04	55	7	30x3	11	10	42	6	M5x16	5	103042 6B11F 3D
15	92	19 x 1,5	16	41,5	35	100	0,50	F.03	45	7	25x3	9	8	36	6	M5x16	8	103042 6B810 3D
15	92	19 x 1,5	16	41,5	35	100	0,53	F.04	55	7	30x3	11	10	42	6	M5x16	8	103042 6B81F 3D
20	102	23 x 1,5	18	45	42	100	0,70	F.03	45	7	25x3	9	8	36	6	M5x16	12	103042 6C510 3D
20	102	23 x 1,5	18	45	42	100	0,76	F.04	55	7	30x3	11	10	42	6	M5x16	12	103042 6C51F 3D
25	106	29 x 1,5	19	51,5	52	64	1,11	F.04	55	9	30x3	11	10	42	6	M5x16	15	103042 6F510 3D
25	106	29 x 1,5	19	51,5	52	64	1,11	F.05	65	9	35x3	14	13	50	7	M6x16	15	103042 6F51F 3D
32	112	35 x 1,5	19	56,5	60	64	1,38	F.04	55	9	30x3	11	10	42	6	M5x16	18	103042 6J510 3D
32	112	35 x 1,5	19	56,5	60	64	1,36	F.05	65	9	35x3	14	13	50	7	M6x16	18	103042 6J51F 3D
40	126	41 x 1,5	19	76	73	64	2,31	F.05	65	12	35X6	14	13	50	7	M6X20	25	103042 6K910 3D
40	126	41 x 1,5	19	76	73	64	2,57	F.07	90	12	55x6	17	14	70	9	M8x22	25	103042 6K91F 3D
50	136	53 x 1,5	19	84	89	40	3,50	F.05	65	12	35x6	14	13	50	7	M6x20	30	103042 6N910 3D
50	136	53 x 1,5	19	84	89	40	3,64	F.07	90	12	55x6	17	14	70	9	M8x22	30	103042 6N91F 3D
65	154	70 x 2	21	94,5	113	40	5,88	F.07	90	12	55x7	17	15	70	9	M8x22	45	103042 6S610 3D
65	154	70 x 2	21	94,5	113	40	6,24	F.10	120	12	70x7	22	19	102	11	M10x25	45	103042 6S61F 3D
80	184	85 x 2	27	106	136	40	9,29	F.07	90	12	55x7	17	15	70	9	M8x22	70	103042 6W410 3D
80	184	85 x 2	27	106	136	40	9,72	F.10	120	12	70x7	22	19	102	11	M10x25	70	103042 6W41F 3D
100	190	104 x 2	27	120	167	25	13,40	F.07	90	12	55x5	17	15	70	9	M8x22	80	103042 6X810 3D
100	190	104 x 2	27	120	167	25	14,08	F.10	120	12	70x5	22	18	102	11	M10x25	80	103042 6X81F 3D

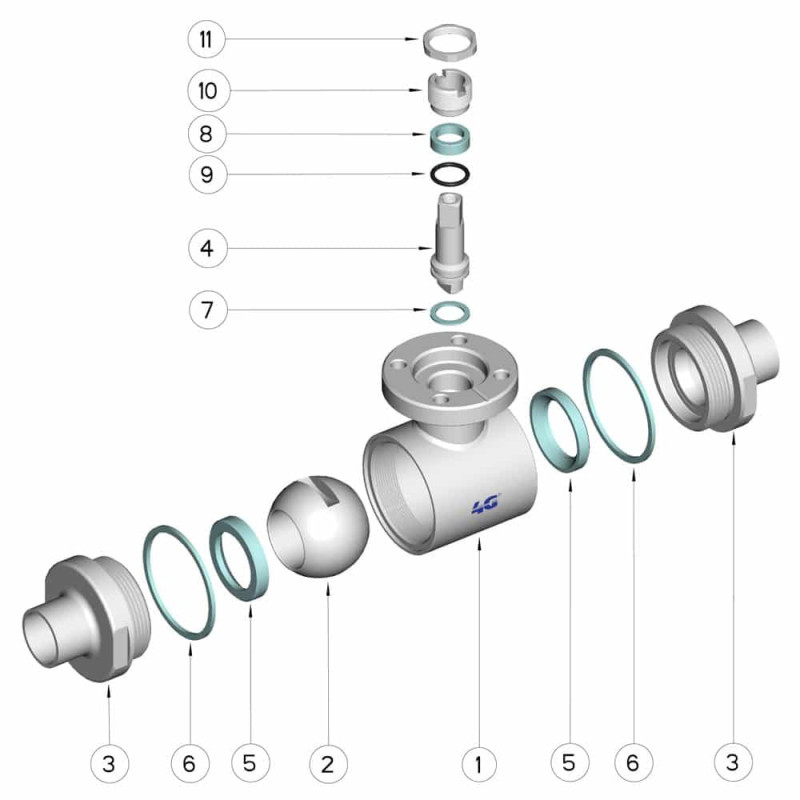

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103042
