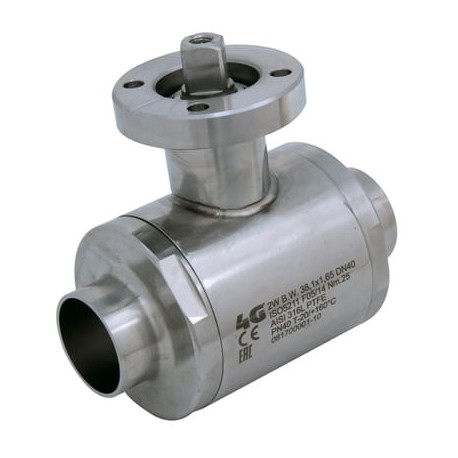

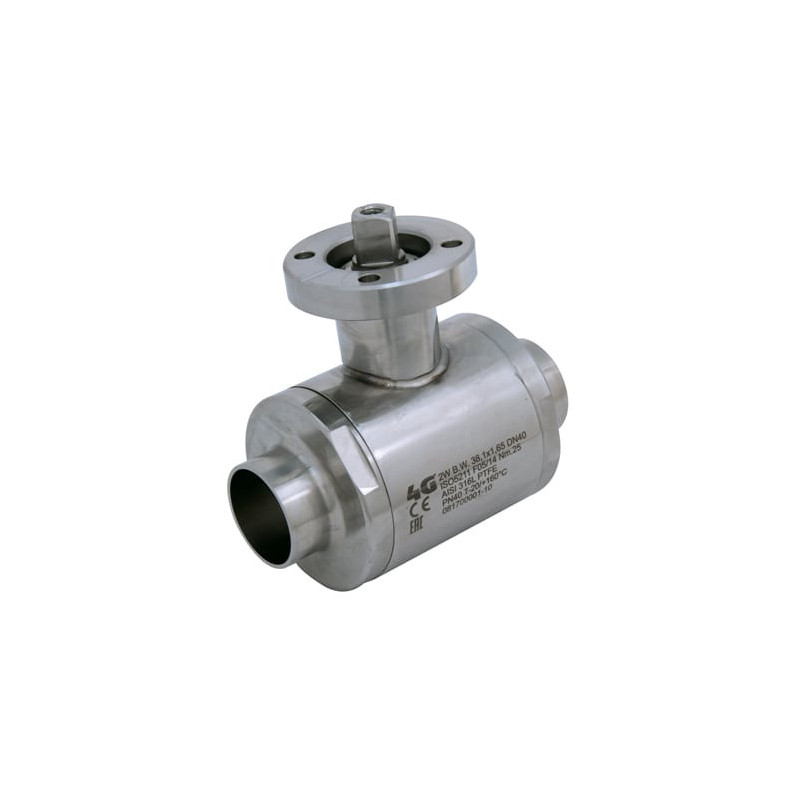

Кран 4G Ghidini 103042, площадка ISO 5211, під зварювання BS-OD/ASTM A-270, Tenuta Standard

Артикул 4G-103042-BS-OD

Стан: Новий товар

Кран 4G Ghidini 103042, площадка ISO 5211, під зварювання BS-OD/ASTM A-270, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103042, зварювання встик BS-OD / ASTM A-270, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103042, приєднання: зварювання встик BS-OD / ASTM A-270, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103042
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: зварювання встик BS-OD / ASTM A-270
Ущільнення: стандартне ущільнення / Tenuta Standard

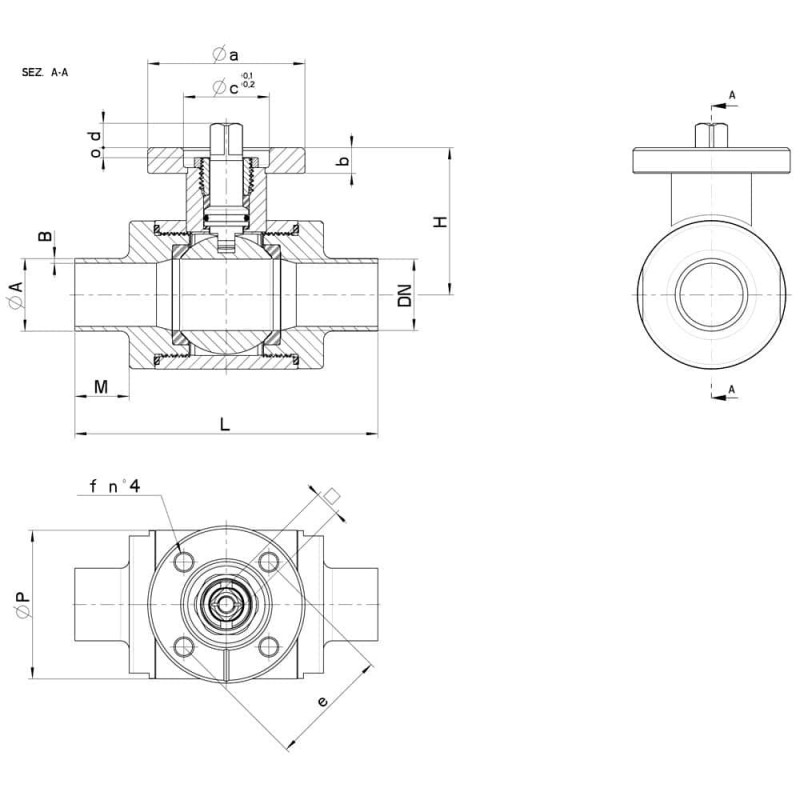

Технічні характеристики та розміри

DN	L	Ø A x B	M	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n4 viti	Nm	COD. AISI 316L
10	88	12.7 x 1.65	16	39	30	100	0,40	F.03	45	7	25x3	9	8	36	6	M5x16	5	103042 6A710 3D
10	88	12.7 x 1,65	16	39	30	100	0,44	F.04	55	7	30x3	11	10	42	6	M5x16	5	103042 6A71F 3D
15	92	19.05 x 1.65	16	41,5	35	100	0,49	F.03	45	7	25x3	9	8	36	6	M5x16	8	103042 6B910 3D
15	92	19.05 x 1.65	16	41,5	35	100	0.,53	F.04	55	7	30x3	11	10	42	6	M5x16	8	103042 6B91F 3D
20	102	25.4 x 1.65	18	45	42	100	0,66	F.03	45	7	25x3	9	8	36	6	M5x16	12	103042 6D710 3D
20	102	25.4 x 1.65	18	45	42	100	0,70	F.04	55	7	30x3	11	10	42	6	M5x16	12	103042 6D71F 3D
25	106	25.4 x 1.65	19	51,5	52	64	1,060	F.04	55	9	30x3	11	10	42	6	M5x16	15	103042 6D810 3D
25	106	25.4 x 1.65	19	51,5	52	64	1,113	F.05	65	9	35x3	14	13	50	7	M6x16	15	103042 6D81F 3D
32	112	38.1 x 1.65	19	56,5	60	64	-	F.04	55	9	30x3	11	10	42	6	M5x16	18	103042 6J910 3D
32	112	38.1 x 1.65	19	56,5	60	64	1,360	F.05	65	9	35x3	14	13	50	7	M6x16	18	103042 6J91F 3D
40	126	38.1 x 1.65	19	76	73	64	2,30	F.05	65	12	35X6	14	13	50	7	M6X20	25	103042 6K110 3D
40	126	38.1 x 1.65	19	76	73	64	-	F.07	90	12	55x6	17	14	70	9	M8x22	25	103042 6K11F 3D
50	136	50.8 x 1.65	19	84	89	40	3,36	F.05	65	12	35x6	14	13	50	7	M6x20	30	103042 6M810 3D
50	136	50.8 x 1.65	19	84	89	40	3,68	F.07	90	12	55x6	17	14	70	9	M8x22	30	103042 6M81F 3D
65	154	63.5 x 1.65	21	94,5	113	40	5,80	F.07	90	12	55x7	17	15	70	9	M8x22	45	103042 6R710 3D
65	154	63.5 x 1.65	21	94,5	113	40	-	F.10	120	12	70x7	22	19	102	11	M10x25	45	103042 6R71F 3D
80	184	76,2 x 1,65	27	106	136	40	8,74	F.07	90	12	55x7	17	15	70	9	M8x22	70	103042 6U510 3D
80	184	76,2 x 1,65	27	106	136	40	-	F.10	120	12	70x7	22	19	102	11	M10x25	70	103042 6U51F 3D
100	190	101.6 x 2.11	27	120	167	25	13,10	F.07	90	12	55x5	17	15	70	9	M8x22	80	103042 6X410 3D
100	190	101.6 x 2.11	27	120	167	25	14,60	F.10	120	12	70x5	22	18	102	11	M10x25	80	103042 6X41F 3D

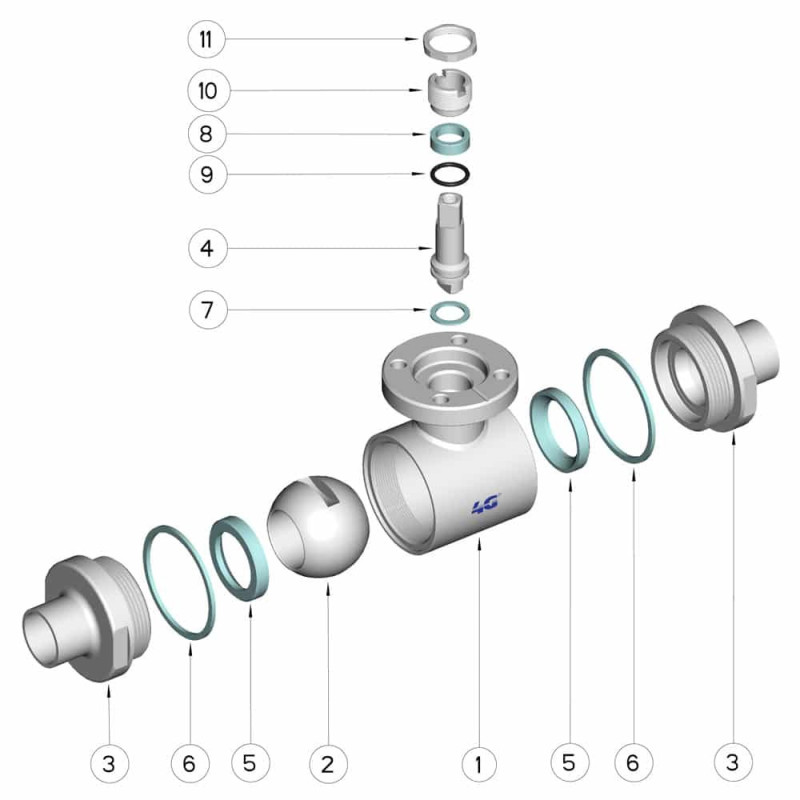

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103042
