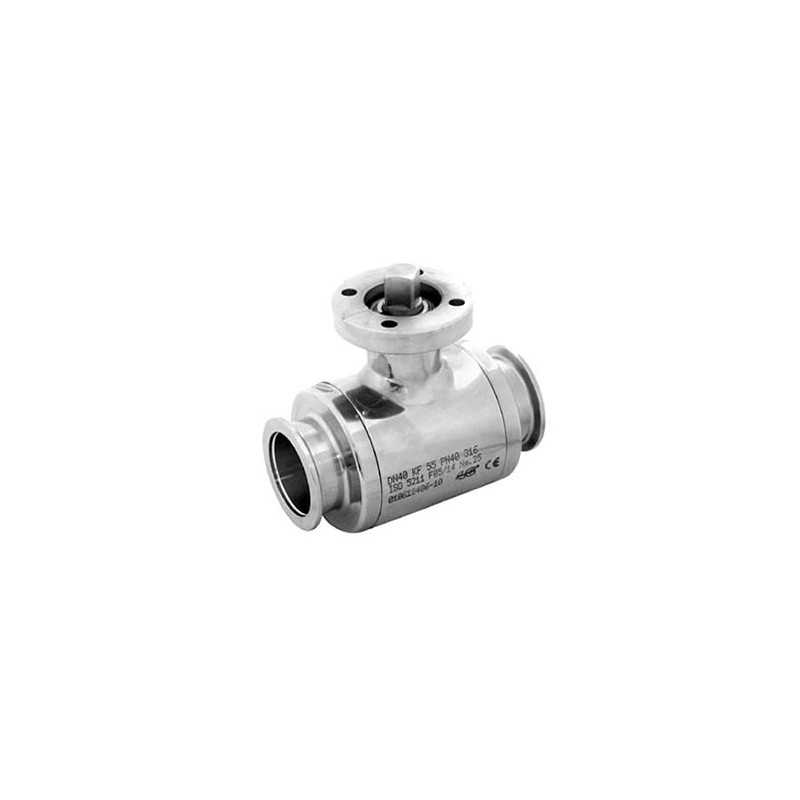

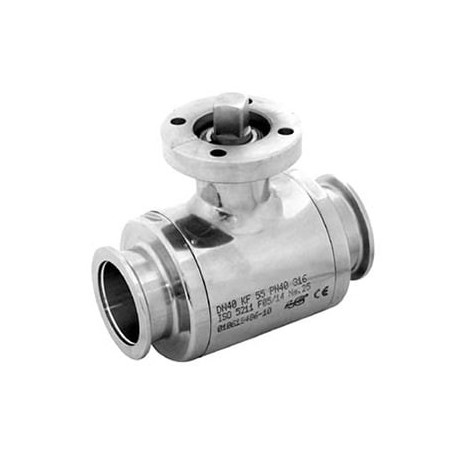

Кран 4G Ghidini 103033, площадка ISO 5211, KF, Tenuta Standard

Артикул 4G-103033

Стан: Новий товар

Кран 4G Ghidini 103033, площадка ISO 5211, KF, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103033, KF, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103033, приєднання: KF, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103033
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: KF
Ущільнення: стандартне ущільнення / Tenuta Standard

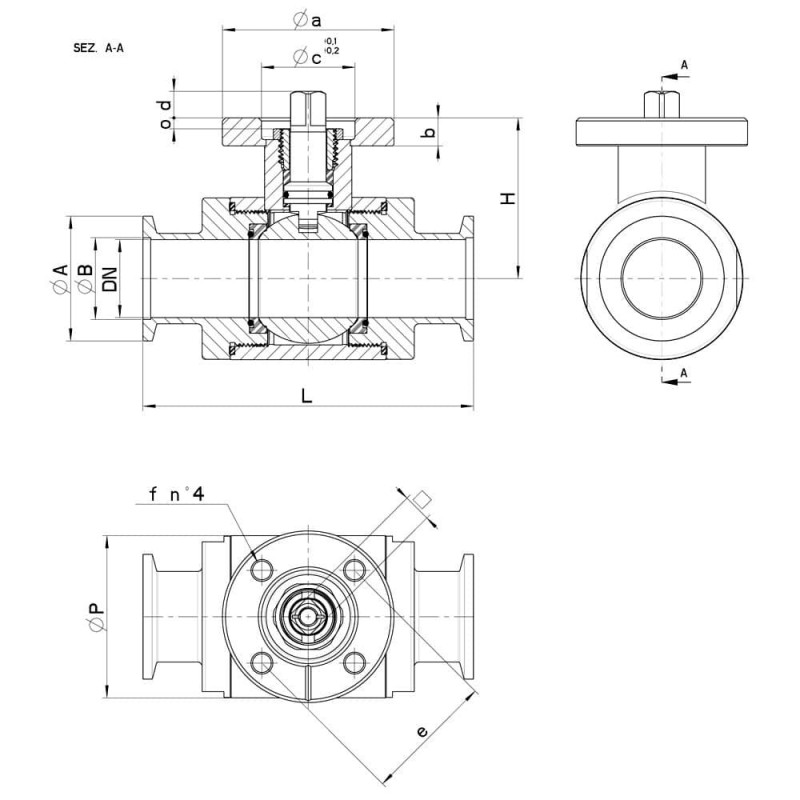

Технічні характеристики та розміри

KF	DN	L	Ø A	Ø B	H	Ø P	PN	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n° 4 Viti	Nm	Kg	CODICE AISI 316L
30	10	88	30	12.2	39	30	100	F.03	46	9	25x3	9	8	36	6	M5x16	5	0,44	103033 60860
30	10	88	30	12.2	39	30	100	F.04	54	9	30x3	11	10	42	6	M5x16	5	0,46	103033 6086F
30	15	92	30	17.2	41,5	35	100	F.03	46	9	25x3	9	8	36	6	M5x16	8	0,50	103033 61460
30	15	92	30	17.2	41,5	35	100	F.04	54	9	30x3	11	10	42	6	M5x16	8	0,54	103033 6146F
40	20	102	40	22,2	45	42	100	F.03	46	9	25x3	9	8	36	6	M5x16	12	0,95	103033 62060
40	20	102	40	22.2	45	42	100	F.04	54	9	30x3	11	10	42	6	M5x16	12	0,96	103033 6206F
40	25	106	40	26.2	51,5	52	64	F.04	54	9	30x3	11	10	42	6	M5x16	15	1,31	103033 62660 3D
40	25	106	40	26.2	51,5	52	64	F.05	65	9	35x3	14	13	50	7	M6x16	15	1,36	103033 6266F
55	32	112	55	34.2	56,5	60	64	F.04	54	9	30x3	11	10	42	6	M5x16	18	1,42	103033 63060
55	32	112	55	34.2	56,5	60	64	F.05	65	9	35x3	14	13	50	7	M6x16	18	1,49	103033 6306F
55	40	126	55	41.2	76	73	64	F.05	65	12	35X4	14	13	50	7	M6X20	25	2,42	103033 63460
55	40	126	55	41.2	76	73	64	F.07	90	12	55x4	17	15	70	9	M8x20	25	2,57	103033 6346F
75	50	136	75	52.2	84	88	40	F.05	65	12	35x4	14	13	50	7	M6x20	30	3,44	103033 63860
75	50	136	75	52.2	84	88	40	F.07	90	12	55x4	17	15	70	9	M8x20	30	3,61	103033 6386F

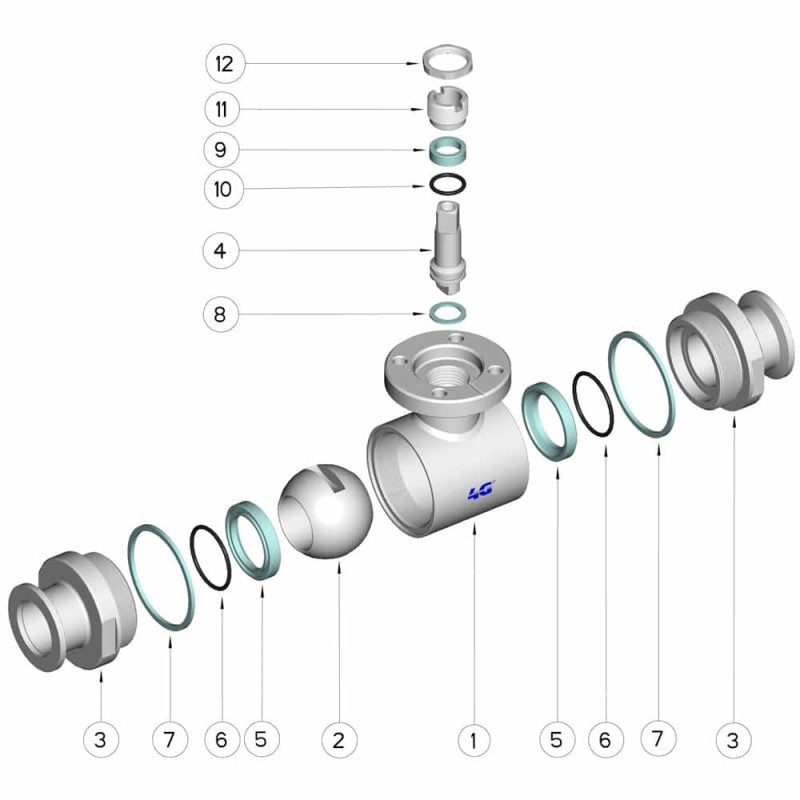

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	OR reggispinta	2	FKM
7	Guarnizioni manicotti	2	PTFE
8	Guarnizione perno	1	PTFE
9	Guarnizione perno	1	PTFE
10	OR di tenuta perno	1	FKM
11	Ghiera di registro	1	AISI 303
12	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103033
