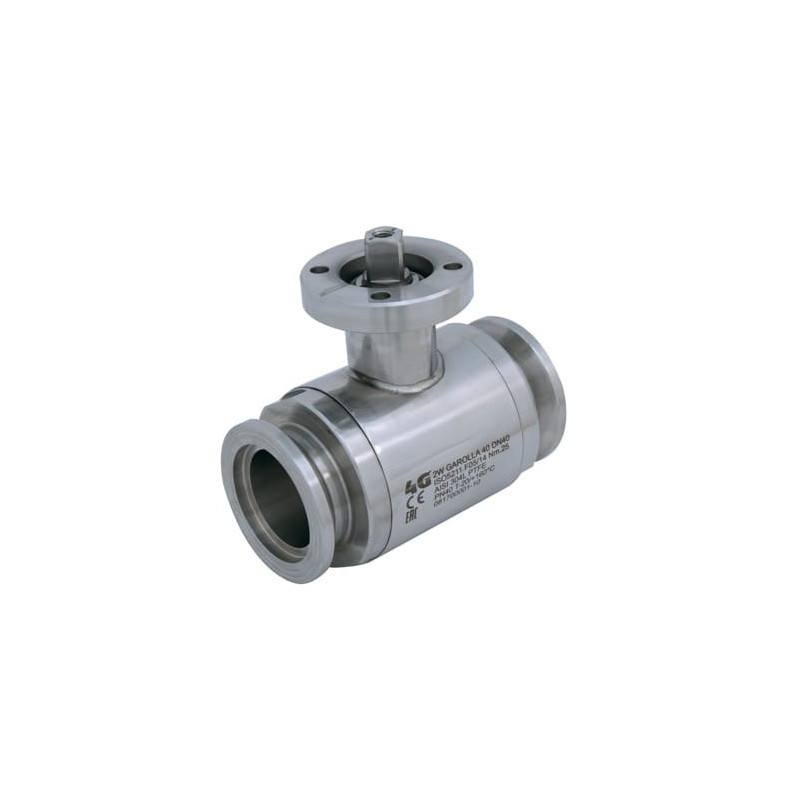

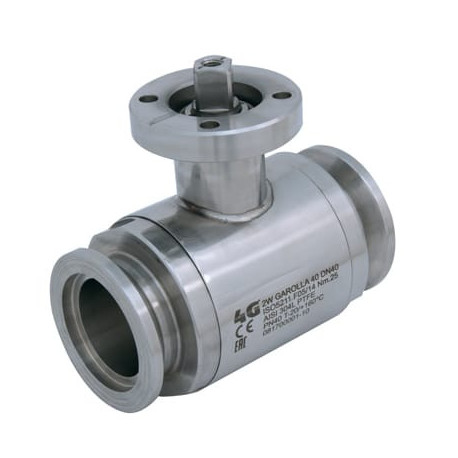

Кран 4G Ghidini 103031, площадка ISO 5211, GAROLLA, Tenuta Standard

Артикул 4G-103031

Стан: Новий товар

Кран 4G Ghidini 103031, площадка ISO 5211, GAROLLA, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103031, GAROLLA, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103031, приєднання: GAROLLA, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103031
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: GAROLLA
Ущільнення: стандартне ущільнення / Tenuta Standard

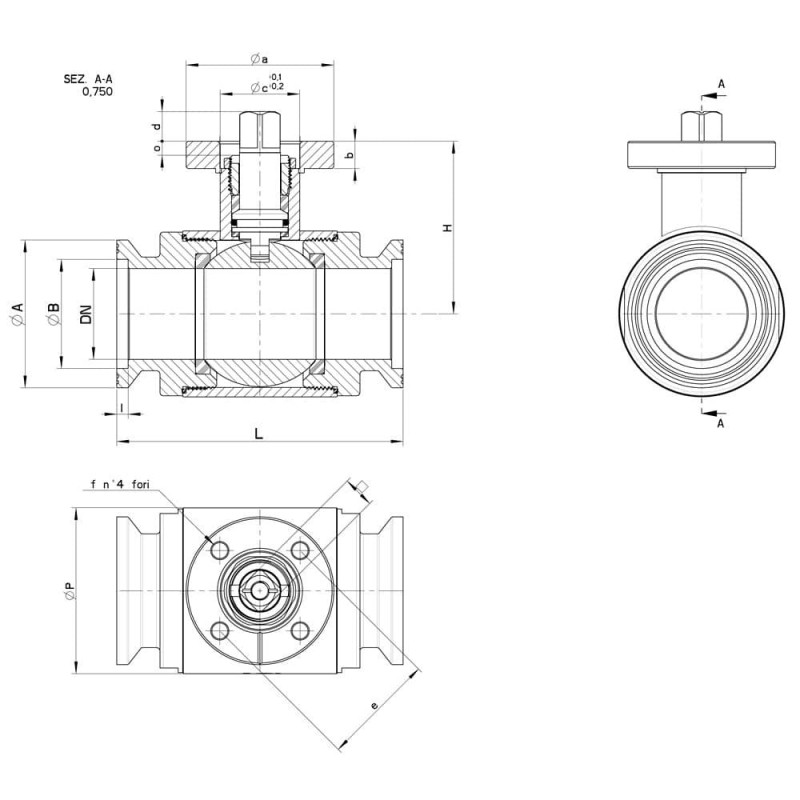

Технічні характеристики та розміри

GAROLLA	DN	L	Ø A	Ø B	H	Ø P	PN	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	Kg	CODICE AISI 304L	CODICE AISI 316L
40	(Reduced) 32	112	65	48	56,5	60	64	F.04	54	9	30x3	11	10	42	6	M5x16	18	1,70	-	103031 63210
40	(Reduced) 32	112	65	48	56,5	60	64	F.05	65	9	35x3	14	13	50	7	M6x16	18	1,80	-	103031 6321F
40	40	126	65	48	76	73	64	F.05	65	12	35x4	14	13	50	7	M6x20	25	2,68	-	103031 63410
40	40	126	65	48	76	73	64	F.07	90	12	55x4	17	15	70	9	M8x20	25	2,85	-	103031 6341F
50	(Reduced) 40	126	75	56	76	73	64	F.05	65	12	35x4	14	13	50	7	M6x20	25	-	-	103031 63610
50	(Reduced) 40	126	75	56	76	73	64	F.07	90	12	55x4	17	15	70	9	M8x20	25	-	-	103031 6361F
50	50	136	75	56	84	88	40	F.05	65	12	35x4	14	13	50	7	M6x20	30	3,57	-	103031 63810
50	50	136	75	56	84	88	40	F.07	90	12	55x4	17	15	70	9	M8X20	30	3,75	-	103031 6381F
60	(Reduced) 50	136	87	66	84	88	40	F.05	65	12	35x4	14	13	50	7	M6x20	30	3,72	-	103031 63910
60	(Reduced) 50	136	87	66	84	88	40	F.07	90	12	55x4	17	15	70	9	M8x20	30	3,90	-	103031 6391F
70	65	154	97	76	94,5	113	40	F.07	90	12	55x4	17	15	70	9	M8x20	45	6,10	-	103031 64410
70	65	154	97	76	94,5	113	40	F.10	120	12	70x4	22	18	102	11	M10x25	45	6,60	-	103031 6441F
80	80	184	109	86	106	135	40	F.07	90	12	55x4	17	15	70	9	M8x20	70	9,35	103031 44810	103031 64810
80	80	184	109	86	106	135	40	F.10	120	12	70x4	22	18	102	11	M10x25	45	9,85	103031 4481F	103031 6481F
100	100	190	129	106	120	167	25	F.07	90	12	55x4	17	15	70	9	M8x20	80	13,30	103031 45410	103031 65410
100	100	190	129	106	120	167	25	F.10	120	12	70x4	22	18	102	11	M10x25	80	14,20	103031 4541F	103031 6541F
120	(Reduced) 100	202	158	129	120	167	25	F.07	90	12	55x4	17	15	70	9	M8x20	80	14,30	103031 45510	103031 65510
120	(Reduced) 100	202	158	129	120	167	25	F.10	120	12	70x4	22	18	102	11	M10x25	80	15,20	103031 4551F	103031 6551F

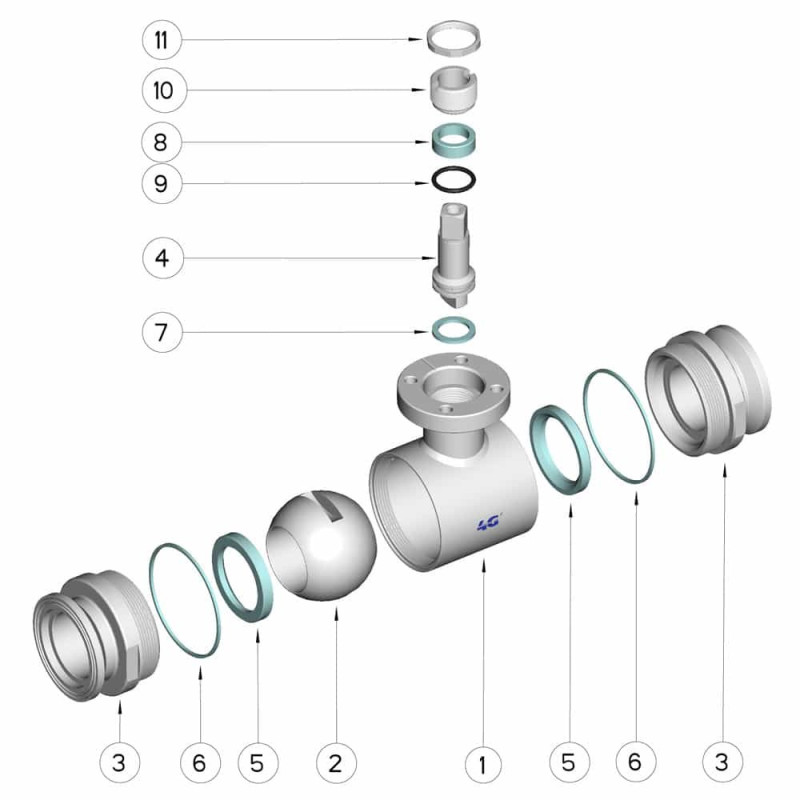

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103031
