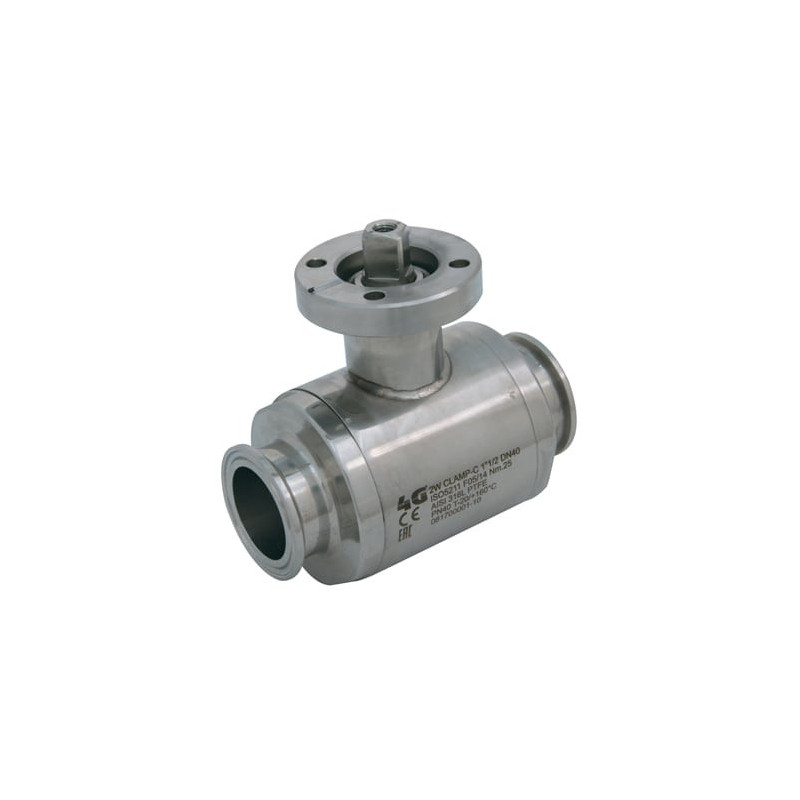

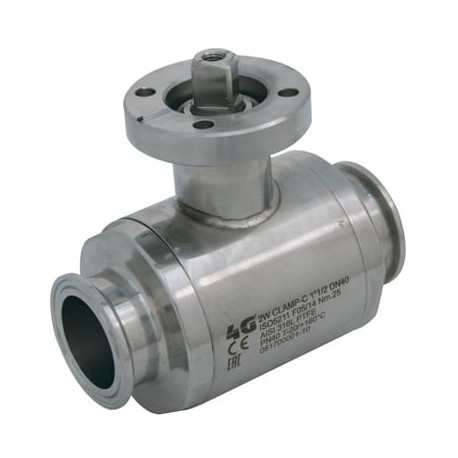

Кран 4G Ghidini 103030, площадка ISO 5211, Clamp ISO/REIHE B, Tenuta Standard

Артикул 4G-103030-ISO

Стан: Новий товар

Кран 4G Ghidini 103030, площадка ISO 5211, Clamp ISO/REIHE B, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103030, зварювання встик ISO 1127, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103030, приєднання: зварювання встик ISO 1127, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: зварювання встик ISO 1127
Ущільнення: стандартне ущільнення / Tenuta Standard

Технічні характеристики та розміри

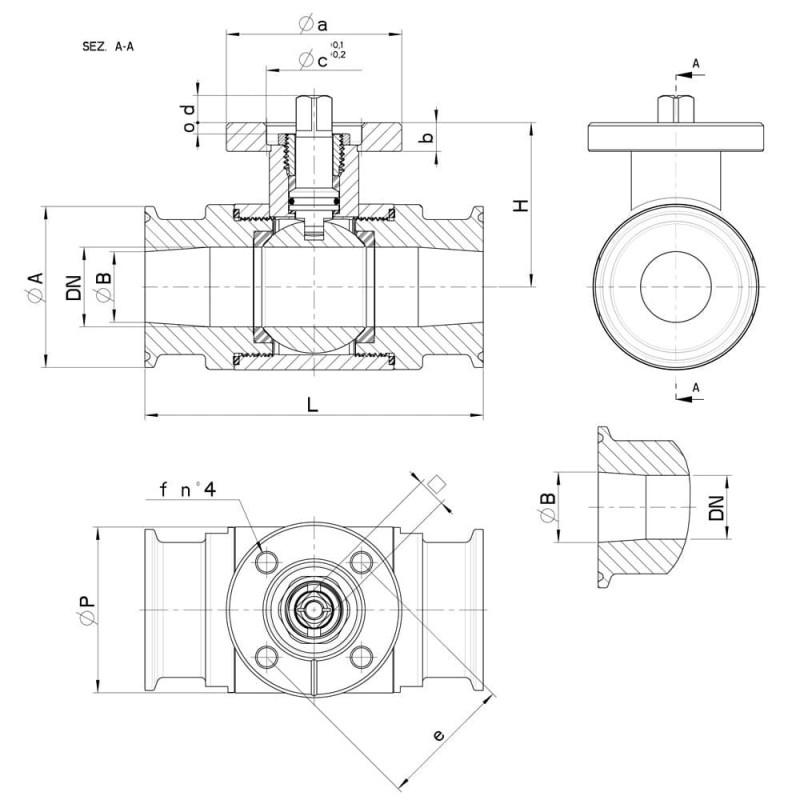

CLAMP REIHE B OD	DN	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 VITI	Nm	CODICE AISI 316L
13.5	10	88	25	10.3	39	30	100	0.44	F.03	45	7	25x3	9	8	36	6	M5x16	5	103030 61110 3D
13.5	10	88	25	10.3	39	30	100	0.46	F.04	55	7	30x3	11	10	42	6	M5x16	5	103030 6111F 3D
17.2	15	92	25	14	41,5	35	100	0.5	F.03	45	7	25x3	9	8	36	6	M5x16	8	103030 61710 3D
17.2	15	92	25	14	41,5	35	100	0.54	F.04	55	7	30x3	11	10	42	6	M5x16	8	103030 6171F 3D
21.3	20	102	50,5	18.1	45	42	100	0.95	F.03	45	7	25x3	9	8	36	6	M5x16	12	103030 62310 3D
21.3	20	102	50,5	18.1	45	42	100	0.96	F.04	55	7	30x3	11	10	42	6	M5x16	12	103030 6231F 3D
26.9	25	106	50,5	23.7	51,5	52	64	1.31	F.04	55	9	30x3	11	10	42	6	M5x16	15	103030 62510 3D
26.9	25	106	50,5	23.7	51,5	52	64	1.36	F.05	65	9	35x3	14	13	50	7	M6x16	15	103030 6251F 3D
33.7	25	106	50,5	29.7	51,5	52	64	1.28	F.04	55	9	30x3	11	10	42	6	M5x16	15	103030 62710 3D
33.7	25	106	50,5	29.7	51,5	52	64	1.35	F.05	65	9	35x3	14	13	50	7	M6x16	15	103030 6271F 3D
33.7	32	112	50,5	29.7	56,5	60	64	1.42	F.04	55	9	30x3	11	10	42	6	M5x16	18	103030 63110 3D
33.7	32	112	50,5	29.7	56,5	60	64	1.49	F.05	65	9	35x3	14	13	50	7	M6x16	18	103030 6311F 3D
42.4	40	126	64	38.4	76	73	64	2.42	F.05	65	12	35X6	14	13	50	7	M6X20	25	103030 63310 3D
42.4	40	126	64	38.4	76	73	64	2.57	F.07	90	12	55x6	17	14	70	9	M8x22	25	103030 6331F 3D
48.3	40	126	64	44.3	76	73	64	2.42	F.05	65	12	35x6	14	13	50	7	M6X20	25	103030 63710 3D
48.3	40	126	64	44.3	76	73	64	2.57	F.07	90	12	55x6	17	14	70	9	M8X22	25	103030 6371F 3D
60.3	50	136	77.5	56.3	84	89	40	3.44	F.05	65	12	35x6	14	13	50	7	M6x20	30	103030 64110 3D
60.3	50	136	77.5	56.3	84	89	40	3.61	F.07	90	12	55x6	17	14	70	9	M8X22	30	103030 6411F 3D
76.1	65	154	91	72.1	94,5	113	40	5.84	F.07	90	12	55x7	17	15	70	9	M8X22	45	103030 64710 3D
76.1	65	154	91	72.1	94,5	113	40	6.34	F.10	120	12	70x7	22	19	102	11	M10x25	45	103030 6471F 3D
88.9	80	184	106	84.3	106	136	40	8.9	F.07	90	12	55x7	17	15	70	9	M8X22	70	103030 65110 3D
88.9	80	184	106	84.3	106	136	40	9.4	F.10	120	12	70x7	22	19	102	11	M10x25	70	103030 6511F 3D
114.3	100	190	130	109.7	120	167	25	13.33	F.07	90	12	55x5	17	15	70	9	M8x20	80	103030 65310 3D
114.3	100	190	130	109.7	120	167	25	13.83	F.10	120	12	70x5	22	18	102	11	M10x25	80	103030 6531F 3D

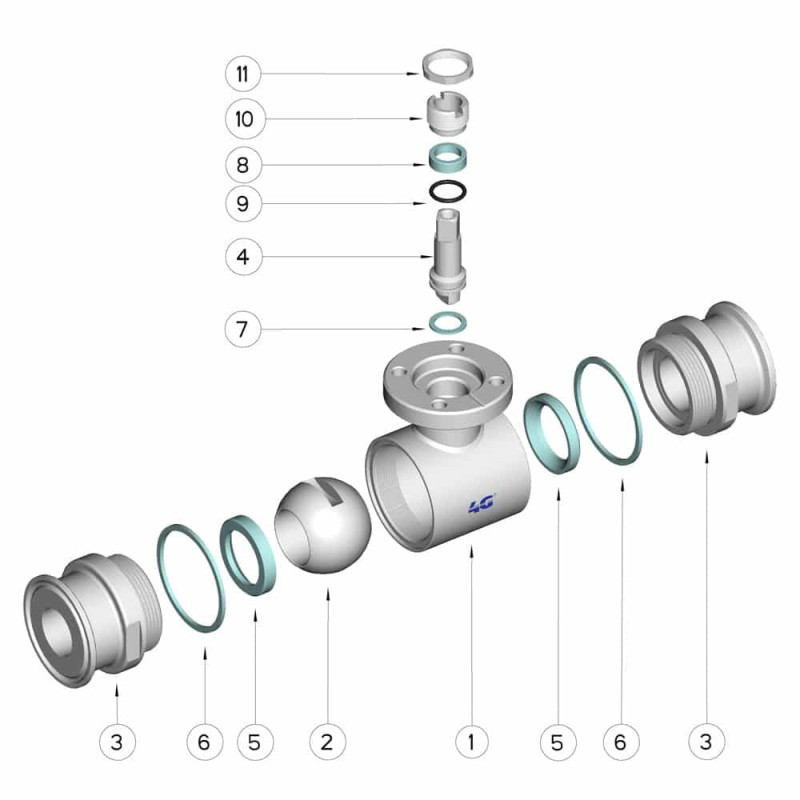

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE Vergine Modificato
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303
