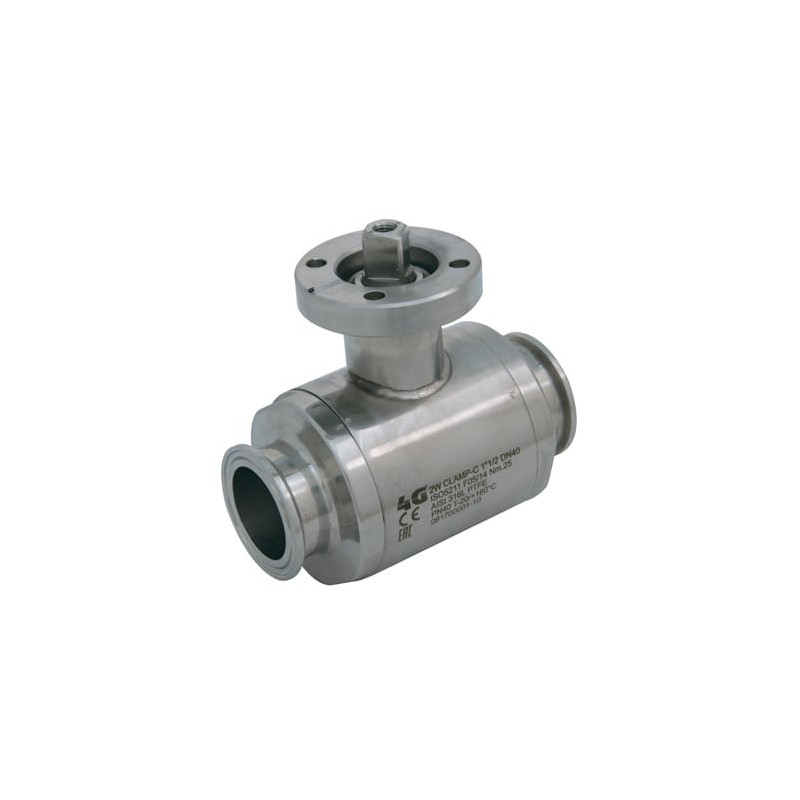

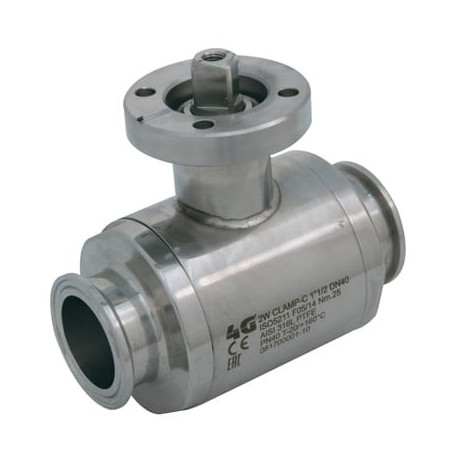

Кран 4G Ghidini 103030, площадка ISO 5211, Clamp DIN/REIHE A, Tenuta Standard

Артикул 4G-103030-DIN

Стан: Новий товар

Кран 4G Ghidini 103030, площадка ISO 5211, Clamp DIN/REIHE A, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103030, зварювання встик DIN 11850, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103030, приєднання: зварювання встик DIN 11850, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: зварювання встик DIN 11850
Ущільнення: стандартне ущільнення / Tenuta Standard

Технічні характеристики та розміри

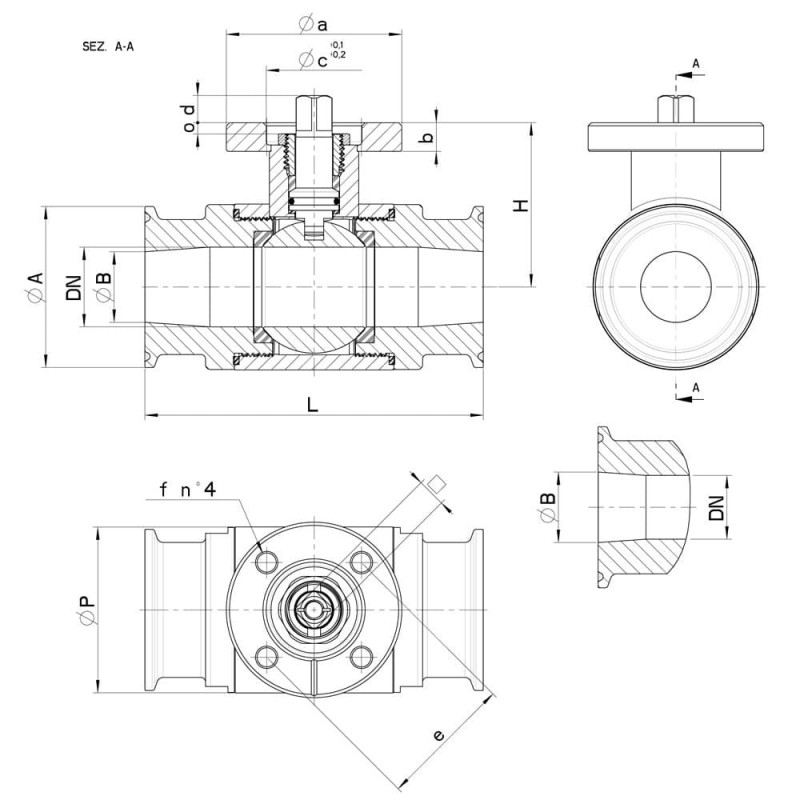

CLAMP REIHE A DN	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø cxo	□	d	e	f	n°4 VITI	Nm	CODICE AISI 316L
10	88	34	10	39	30	100	0.44	F.03	45	7	25x3	9	8	36	6	M5x16	5	103030 61410 3D
10	88	34	10	39	30	100	0.46	F.04	55	7	30x3	11	10	42	6	M5x16	5	103030 6141F 3D
15	92	34	16	41,5	35	100	0.50	F.03	45	7	25x3	9	8	36	6	M5x16	8	103030 61910 3D
15	92	34	16	41,5	35	100	0.54	F.04	55	7	30x3	11	10	42	6	M5x16	8	103030 6191F 3D
20	102	34	20	45	42	100	0.95	F.03	45	7	25x3	9	8	36	6	M5x16	12	103030 62010 3D
20	102	34	20	45	42	100	0.96	F.04	55	7	30x3	11	10	42	6	M5x16	12	103030 6201F 3D
25	106	50,5	26	51,5	52	64	1.31	F.04	55	9	30x3	11	10	42	6	M5x16	15	103030 62810 3D
25	106	50,5	26	51,5	52	64	1.36	F.05	65	9	35x3	14	13	50	7	M6x16	15	103030 6281F 3D
32	112	50,5	32	56,5	60	64	1.42	F.04	55	9	30x3	11	10	42	6	M5x16	18	103030 63010 3D
32	112	50,5	32	56,5	60	64	1.49	F.05	65	9	35x3	14	13	50	7	M6x16	18	103030 6301F 3D
40	126	50,5	38	76	73	64	2.42	F.05	65	12	35X6	14	13	50	7	M6X20	25	103030 63510 3D
40	126	50,5	38	76	73	64	2.57	F.07	90	12	55x6	17	14	70	9	M8x22	25	103030 6351F 3D
50	136	64	50	84	89	40	3.44	F.05	65	12	35x6	14	13	50	7	M6x20	30	103030 64010 3D
50	136	64	50	84	89	40	3.61	F.07	90	12	55x6	17	14	70	9	M8x22	30	103030 6401F 3D
65	154	91	66	94,5	113	40	5.84	F.07	90	12	55x7	17	15	70	9	M8x22	45	103030 64610 3D
65	154	91	66	94,5	113	40	6.34	F.10	120	12	70x7	22	19	102	11	M10x25	45	103030 6461F 3D
80	184	106	81	106	136	40	8.9	F.07	90	12	55x7	17	15	70	9	M8x22	70	103030 64910 3D
80	184	106	81	106	136	40	9.4	F.10	120	12	70x7	22	19	102	11	M10x25	70	103030 6491F 3D
100	190	119	100	120	167	25	13.33	F.07	90	12	55x5	17	15	70	9	M8x22	80	103030 65610 3D
100	190	119	100	120	167	25	13.83	F.10	120	12	70x5	22	18	102	11	M10x25	80	103030 6561F 3D

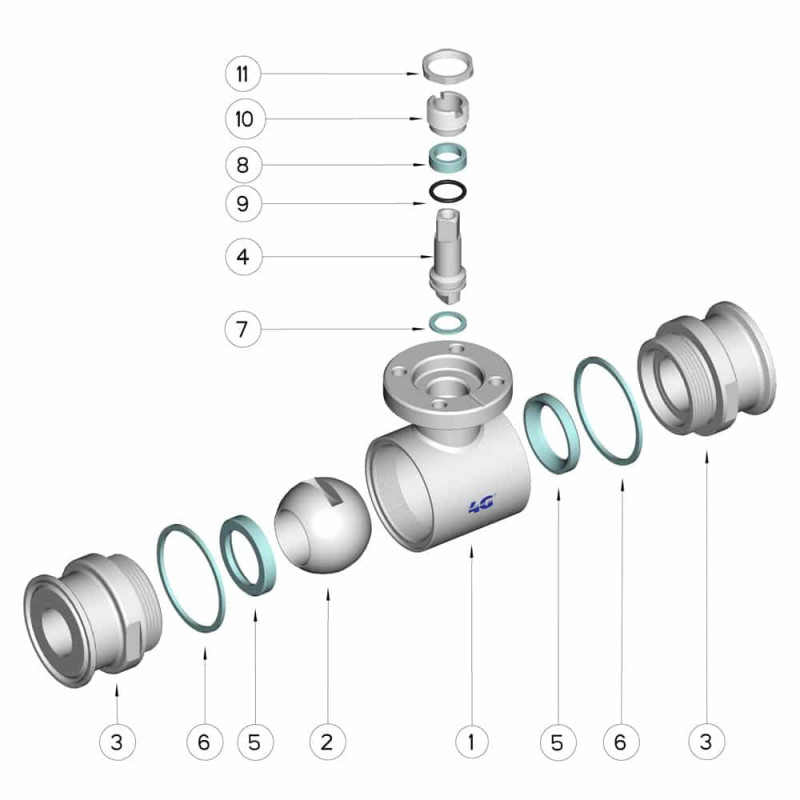

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303
