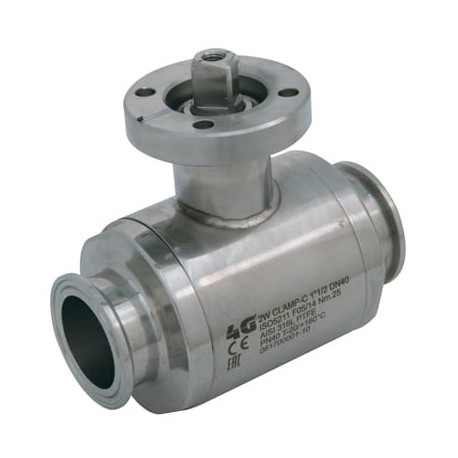

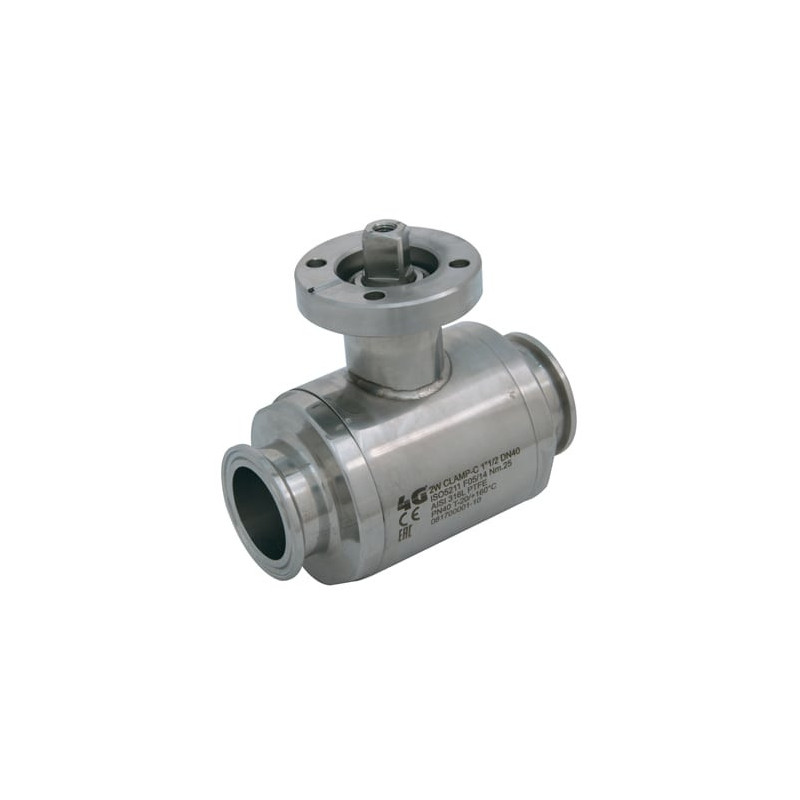

Кран 4G Ghidini 103030, площадка ISO 5211, Clamp BS/REIHE C, Tenuta Standard

Артикул 4G-103030-BS

Стан: Новий товар

Кран 4G Ghidini 103030, площадка ISO 5211, Clamp BS/REIHE C, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103030, клампове з'єднання для труби BS / REIHE C, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103030, приєднання: клампове з'єднання для труби BS / REIHE C, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103030
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: клампове з'єднання для труби BS / REIHE C
Ущільнення: стандартне ущільнення / Tenuta Standard

Технічні характеристики та розміри

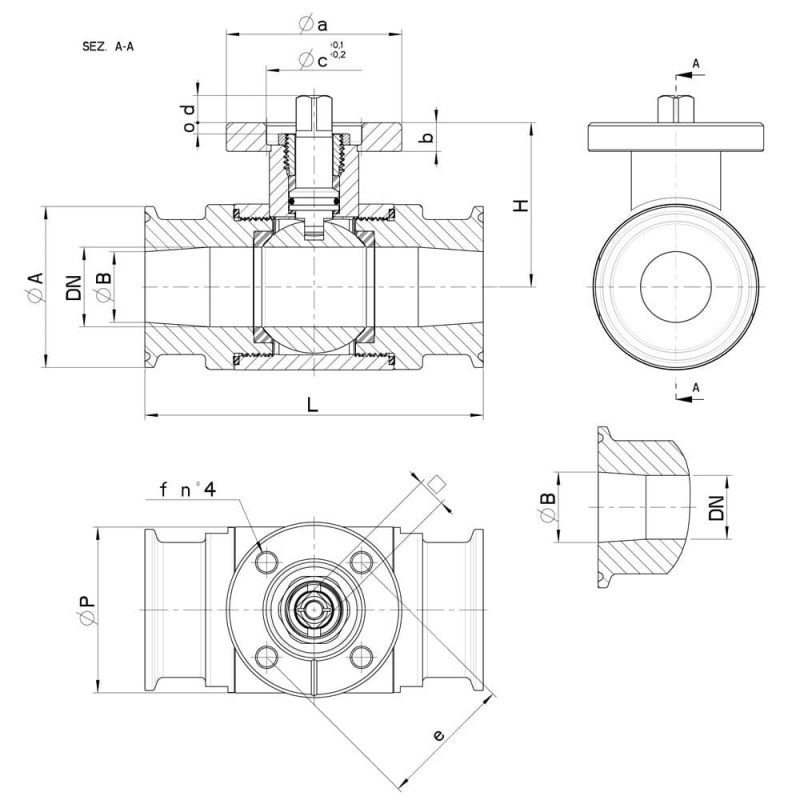

CLAMP REIHE C	DN	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø cxo	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
1/2"	10	88	25	9,4	39	30	100	0,44	F.03	45	7	25x3	9	8	36	6	M5x16	5	-	103030 61210 3D
1/2"	10	88	25	9,4	39	30	100	0,46	F.04	55	7	30x3	11	10	42	6	M5x16	5	-	103030 6121F 3D
3/4"	15	92	25	15,75	41,5	35	100	0,50	F.03	45	7	25x3	9	8	36	6	M5x16	8	-	103030 61810 3D
3/4"	15	92	25	15,75	41,5	35	100	0,54	F.04	55	7	30x3	11	10	42	6	M5x16	8	-	103030 6181F 3D
1"	20	102	50,5	22,1	45	42	100	0,95	F.03	45	7	25x3	9	8	36	6	M5x16	12	-	103030 62410 3D
1"	20	102	50,5	22,1	45	42	100	0,96	F.04	55	7	30x3	11	10	42	6	M5x16	12	-	103030 6241F 3D
1"	25	106	50,5	22,1	51,5	52	64	1,31	F.04	55	9	30x3	11	10	42	6	M5x16	15	-	103030 62610 3D
1"	25	106	50,5	22,1	51,5	52	64	1,36	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103030 6261F 3D
1"1/2	32	112	50,5	34,8	56,5	60	64	1,42	F.04	55	9	30x3	11	10	42	6	M5x16	18	-	103030 63210 3D
1"1/2	32	112	50,5	34,8	56,5	60	64	1,49	F.05	65	9	35x3	14	13	50	7	M6x16	18	-	103030 6321F 3D
1"1/2	40	126	50,5	34,8	76	73	64	2,42	F.05	65	12	35X6	14	13	50	7	M6X20	25	-	103030 63410 3D
1"1/2	40	126	50,5	34,8	76	73	64	2,57	F.07	90	12	55x6	17	14	70	9	M8x22	25	-	103030 6341F 3D
2"	50	136	64	47,5	84	89	40	3,44	F.05	65	12	35x6	14	13	50	7	M6x20	30	-	103030 63810 3D
2"	50	136	64	47,5	84	89	40	3,61	F.07	90	12	55x6	17	14	70	9	M8x22	30	-	103030 6381F 3D
2"1/2	65	154	77,5	60,2	94,5	113	40	5,84	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103030 64410 3D
2"1/2	65	154	77,5	60,2	94,5	113	40	6,34	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103030 6441F 3D
3"	80	184	91	72,9	106	136	40	8,90	F.07	90	12	55x7	17	15	70	9	M8x22	70	103030 44810	103030 64810 3D
3"	80	184	91	72,9	106	136	40	9,40	F.10	120	12	70x7	22	19	102	11	M10x25	70	103030 4481F	103030 6481F 3D
4"	100	190	119	97,38	120	167	25	13,33	F.07	90	12	55x5	17	15	70	9	M8x22	80	103030 45410	103030 65410 3D
4"	100	190	119	97,38	120	167	25	13,83	F.10	120	12	70x5	22	18	102	11	M10x25	80	103030 4541F	103030 6541F 3D

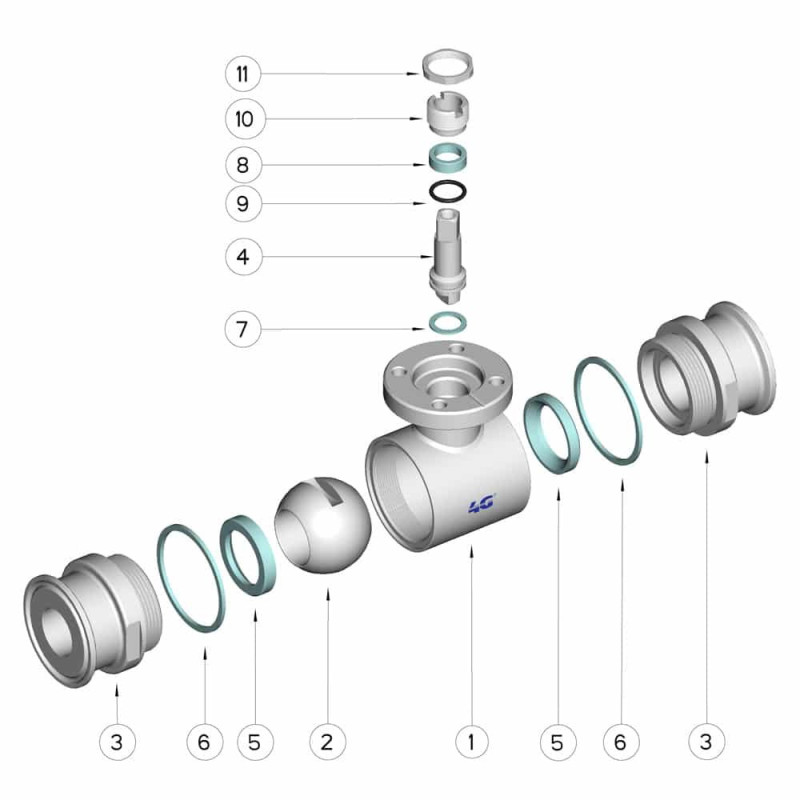

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303
