Двоскладові кульові крани

Збільшити для перегляду

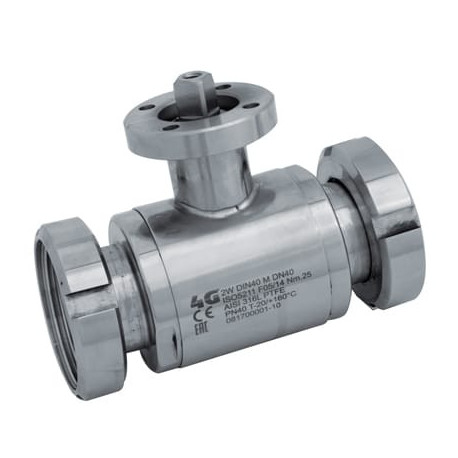

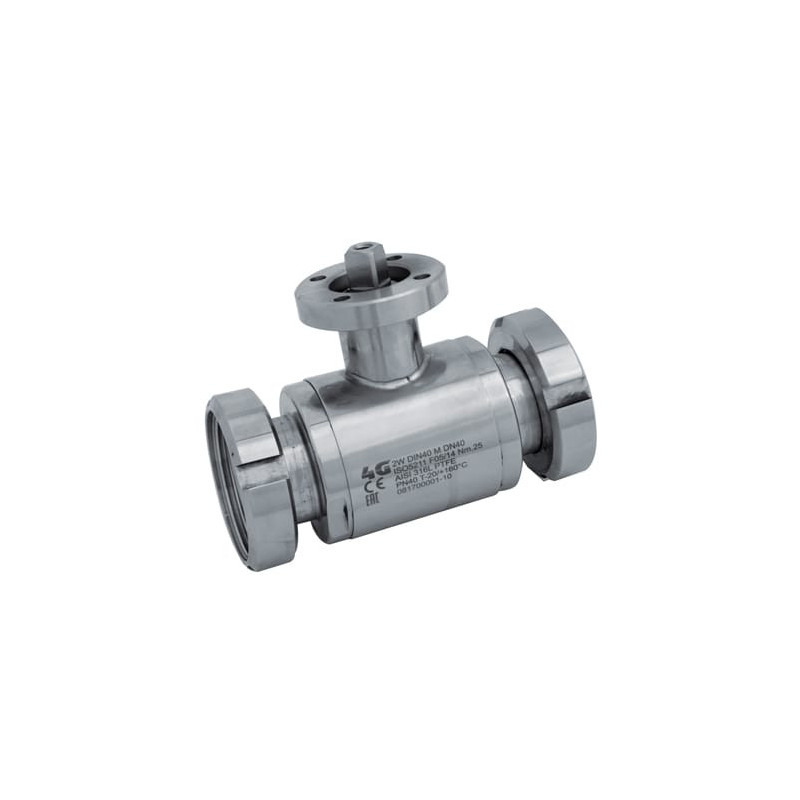

Кран 4G Ghidini 103027, площадка ISO 5211, DIN 11851 M/M, Tenuta Standard

Артикул 4G-103027

Стан: Новий товар

Кран 4G Ghidini 103027, площадка ISO 5211, DIN 11851 M/M, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103027, DIN 11851 M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103027, приєднання: DIN 11851 M/M, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103027
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: DIN 11851 M/M
Ущільнення: стандартне ущільнення / Tenuta Standard

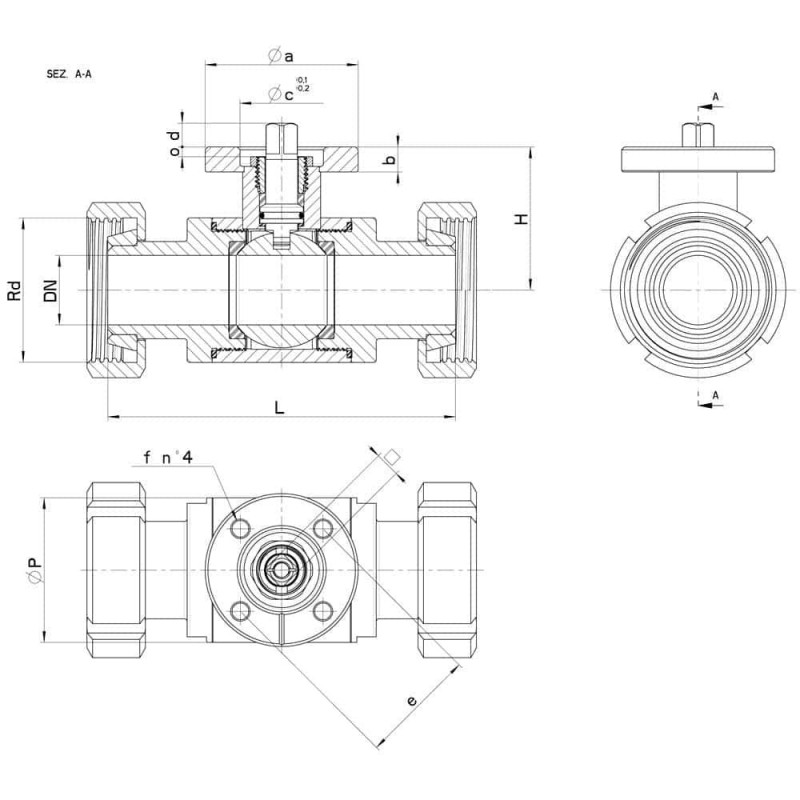

Технічні характеристики та розміри

DN	Rd	L	H	ØP	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
10	28 x 1/8"	100	39	30	100	-	F.03	45	7	25x3	9	8	36	6	M5x16	5	-	103027 60810 3D
10	28 x 1/8"	100	39	30	100	-	F.04	55	7	30x3	11	10	42	6	M5x16	5	-	103027 6081F 3D
15	34 x 1/8"	104	41,5	35	100	-	F.03	45	7	25x3	9	8	36	6	M5x16	8	-	103027 61410 3D
15	34 x 1/8"	104	41,5	35	100	-	F.04	55	7	30x3	11	10	42	6	M5x16	8	-	103027 6141F 3D
20	44 x 1/6"	118	45	42	100	-	F.03	45	7	25x3	9	8	36	6	M5x16	12	-	103027 62010 3D
20	44 x 1/6"	118	45	42	100	1,160	F.04	55	7	30x3	11	10	42	6	M5x16	12	-	103027 6201F 3D
25	52 x 1/6"	124	51,5	52	64	1,640	F.04	55	9	30x3	11	10	42	6	M5x16	15	-	103027 62610 3D
25	52 x 1/6"	124	51,5	52	64	1,700	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103027 6261F 3D
32	58 x 1/6"	130	56,5	60	64	-	F.04	55	9	30x3	11	10	42	6	M5x16	18	-	103027 63010 3D
32	58 x 1/6"	130	56,5	60	64	2,380	F.05	65	9	35x3	14	13	50	7	M6x16	18	-	103027 6301F 3D
40	65 x 1/6"	144	76	73	64	3,020	F.05	65	12	35X6	14	13	50	7	M6X20	25	-	103027 63410 3D
40	65 x 1/6"	144	76	73	64	-	F.07	90	12	55x6	17	14	70	9	M8x22	25	-	103027 6341F 3D
50	78 x 1/6"	156	84	89	40	4,415	F.05	65	12	35x6	14	13	50	7	M6x20	30	-	103027 63810 3D
50	78 x 1/6"	156	84	89	40	-	F.07	90	12	55x6	17	14	70	9	M8x22	30	-	103027 6381F 3D
65	95 x 1/6"	172	94,5	113	40	7,600	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103027 64410 3D
65	95 x 1/6"	172	94,5	113	40	-	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103027 6441F 3D
80	110 x 1/4"	194	106	136	40	11,000	F.07	90	12	55x7	17	15	70	9	M8x22	70	103027 44810	103027 64810 3D
80	110 x 1/4"	194	106	136	40	-	F.10	120	12	70x7	22	19	102	11	M10x25	70	103027 4481F	103027 6481F 3D
100	130 x 1/4"	206	120	167	25	16,74	F.07	90	12	55x5	17	15	70	9	M8x22	80	103027 45410	103027 65410 3D
100	130 x 1/4"	206	120	167	25	19,000	F.10	120	12	70x5	22	18	102	11	M10x25	80	103027 4541F	103027 6541F 3D

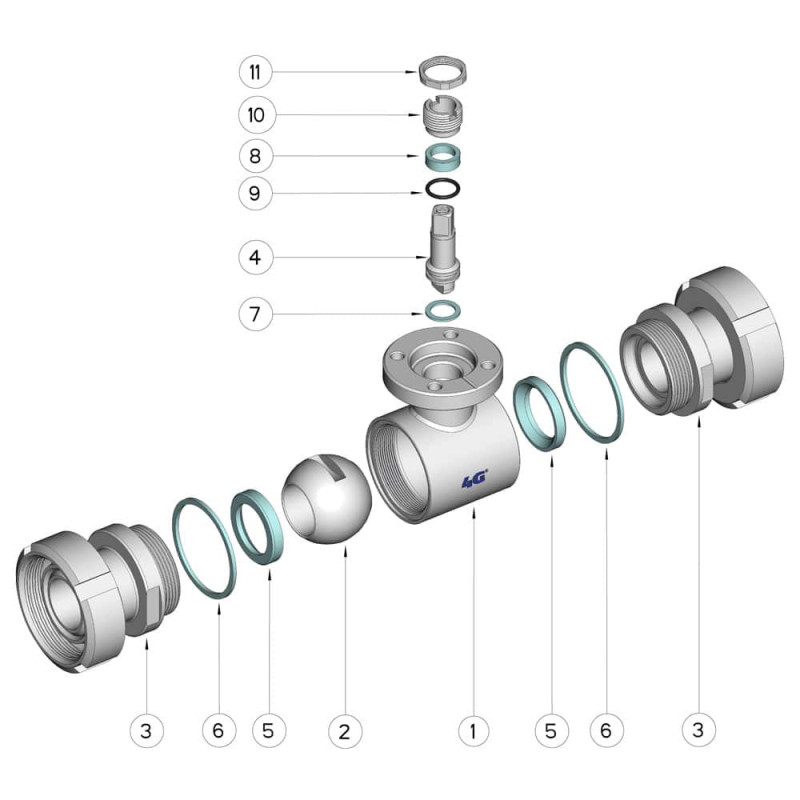

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103027
