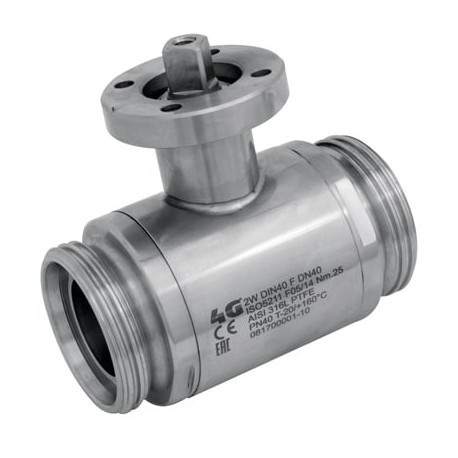

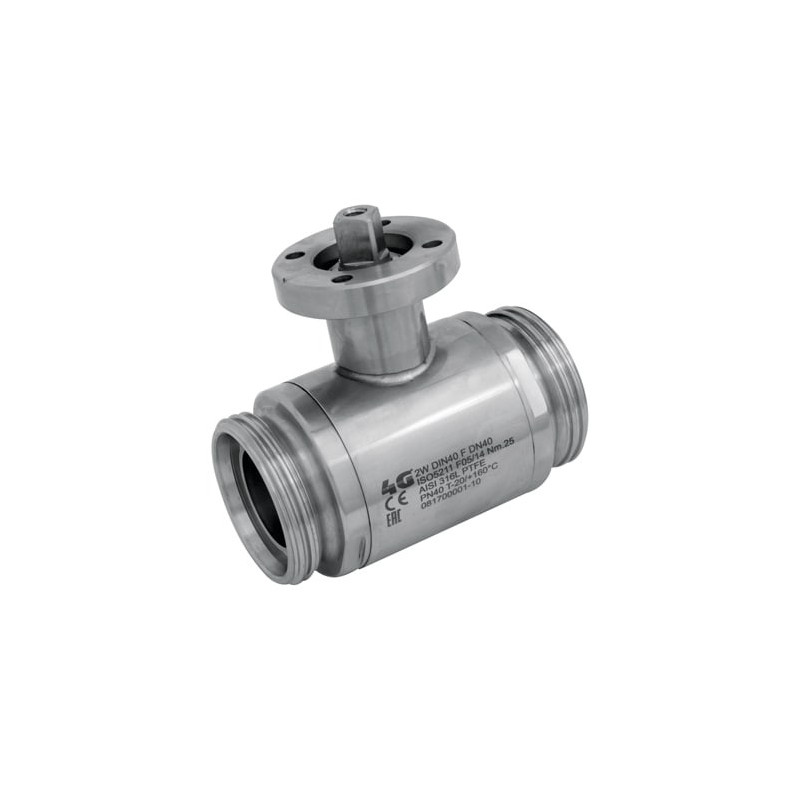

Кран 4G Ghidini 103025, площадка ISO 5211, DIN 11851 F/F, Tenuta Standard

Артикул 4G-103025

Стан: Новий товар

Кран 4G Ghidini 103025, площадка ISO 5211, DIN 11851 F/F, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103025, DIN 11851 F/F, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103025, приєднання: DIN 11851 F/F, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103025
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: DIN 11851 F/F
Ущільнення: стандартне ущільнення / Tenuta Standard

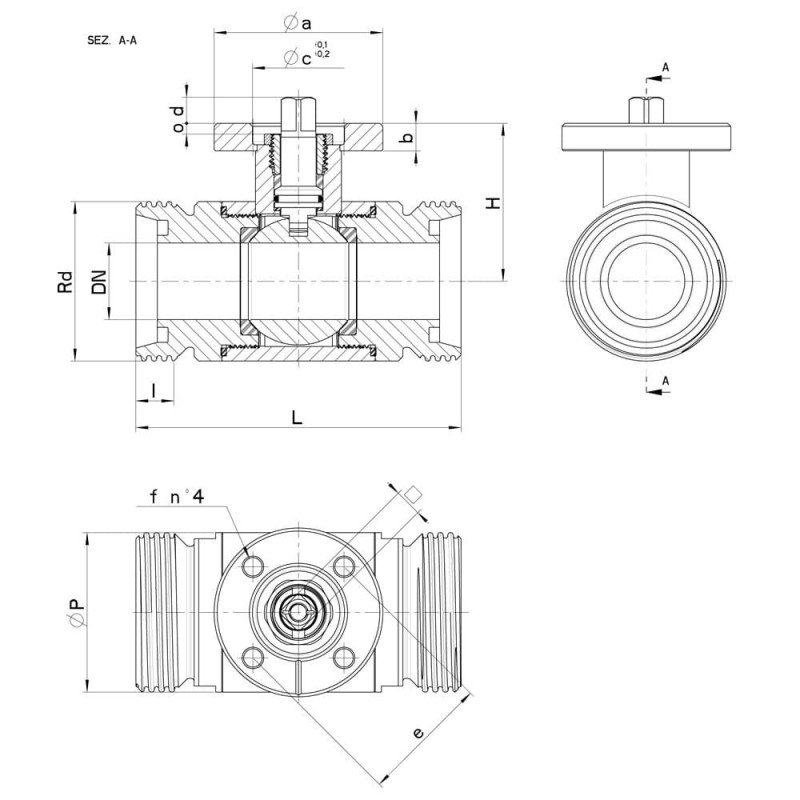

Технічні характеристики та розміри

DIN	DN	Rd	L	I	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 304L	CODICE AISI 316L
10	10	28 x 1/8"	88	12	39	30	100	0,46	F.03	45	7	25x3	9	8	36	6	M5x16	5	-	103025 60810 3D
10	10	28 x 1/8"	88	12	39	30	100	0,50	F.04	55	7	30x3	11	10	42	6	M5x16	5	-	103025 6081F 3D
15	15	34 x 1/8"	92	12	41,5	35	100	0,58	F.03	45	7	25x3	9	8	36	6	M5x16	8	-	103025 61410 3D
15	15	34 x 1/8"	92	12	41,5	35	100	0,62	F.04	55	7	30x3	11	10	42	6	M5x16	8	-	103025 6141F 3D
20	20	44 x 1/6"	102	14	45	42	100	0,83	F.03	45	7	25x3	9	8	36	6	M5x16	12	-	103025 62010 3D
20	20	44 x 1/6"	102	14	45	42	100	0,87	F.04	55	7	30x3	11	10	42	6	M5x16	12	-	103025 6201F 3D
25	25	52 x 1/6"	106	14	51,5	52	64	1,25	F.04	55	9	30x3	11	10	42	6	M5x16	15	-	103025 62610 3D
25	25	52 x 1/6"	106	14	51,5	52	64	1,30	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103025 6261F 3D
32	32	58 x 1/6"	112	14	56,5	60	64	1,51	F.04	55	9	30x3	11	10	42	6	M5x16	18	-	103025 63010 3D
32	32	58 x 1/6"	112	14	56,5	60	64	1,58	F.05	65	9	35x3	14	13	50	7	M6x16	18	-	103025 6301F 3D
40	40	65 x 1/6"	126	14	76	73	64	2,55	F.05	65	12	35X6	14	13	50	7	M6X20	25	-	103025 63410 3D
40	40	65 x 1/6"	126	14	76	73	64	2,70	F.07	90	12	55x6	17	14	70	9	M8x22	25	-	103025 6341F 3D
50	50	78 x 1/6"	136	14	84	89	40	3,69	F.05	65	12	35x6	14	13	50	7	M6x20	30	-	103025 63810 3D
50	50	78 x 1/6"	136	14	84	89	40	3,85	F.07	90	12	55x6	17	14	70	9	M8x22	30	-	103025 6381F 3D
65	65	95 x 1/6"	154	16	94,5	113	40	6,22	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103025 64410 3D
65	65	95 x 1/6"	154	16	94,5	113	40	6,72	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103025 6441F 3D
80	80	110 x 1/4"	184	20	106	136	40	9,23	F.07	90	12	55x7	17	15	70	9	M8x22	70	103025 44810	103025 64810 3D
80	80	110 x 1/4"	184	20	106	136	40	9,73	F.10	120	12	70x7	22	19	102	11	M10x25	70	103025 4481F	103025 6481F 3D
100	100	130 x 1/4"	190	27	120	167	25	13,80	F.07	90	12	55x5	17	15	70	9	M8x22	80	103025 45410	103025 65410 3D
100	100	130 x 1/4"	190	27	120	167	25	14,34	F.10	120	12	70x5	22	18	102	11	M10x25	80	103025 4541F	103025 6541F 3D
125	Reduced 100	160 x 1/4"	202	33	120	167	25	-	F.07	90	12	55x5	17	15	70	9	M8x22	80	103025 45510	103025 65510 3D
125	Reduced 100	160 x 1/4"	202	33	120	167	25	-	F.10	120	12	70x5	22	18	102	11	M10x25	80	103025 4551F	103025 6551F 3D

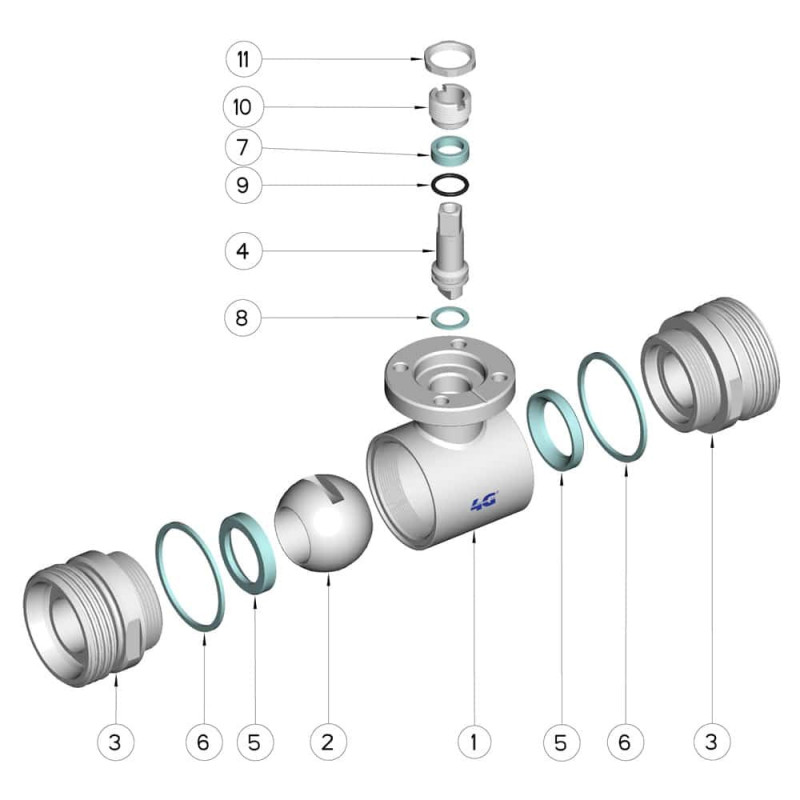

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI (304L) 316L
2	Sfera	1	AISI (304L) 316L
3	Manicotti	2	AISI (304L) 316L
4	Perno	1	AISI (304L) 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103025
