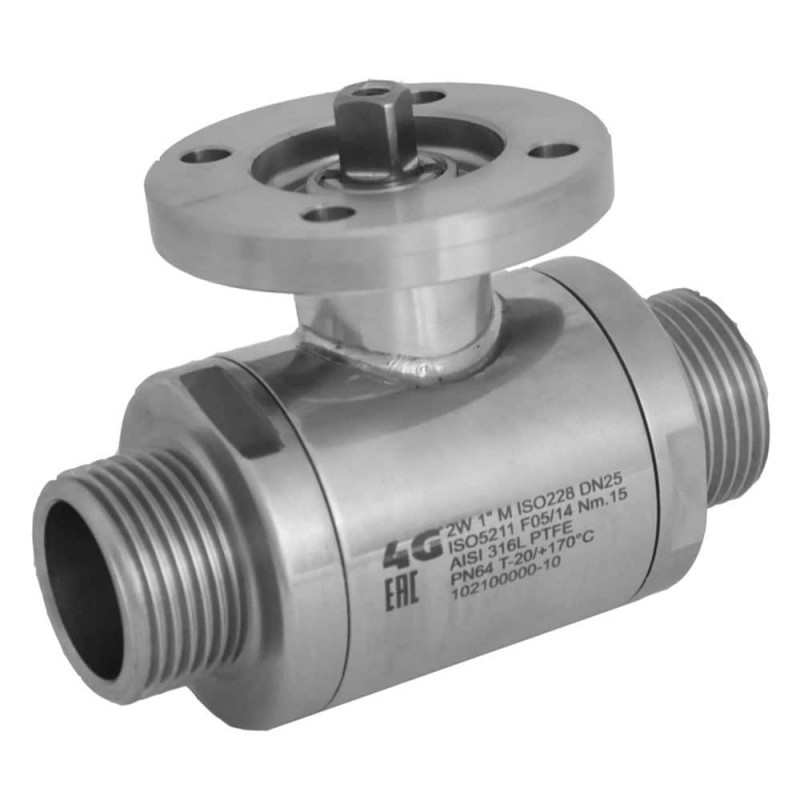

Кран 4G Ghidini 103017, площадка ISO 5211, ISO 228 M/M, Tenuta Standard

Артикул 4G-103017

Стан: Новий товар

Кран 4G Ghidini 103017, площадка ISO 5211, ISO 228 M/M, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103017, ISO 228 M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103017, приєднання: ISO 228 M/M, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103017
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: ISO 228 M/M
Ущільнення: стандартне ущільнення / Tenuta Standard

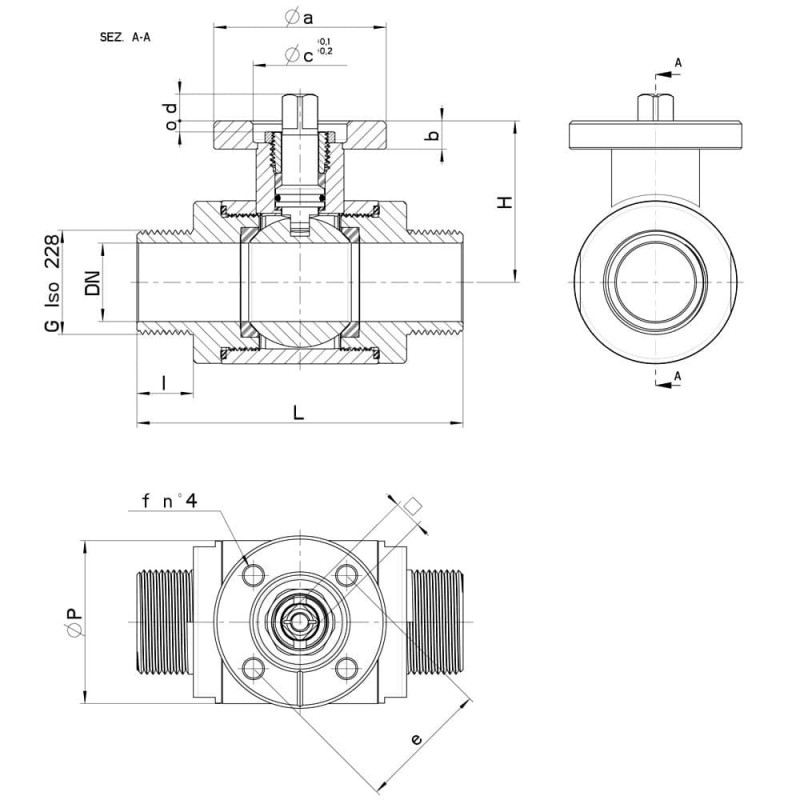

Технічні характеристики та розміри

G	DN	L	I	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø cxo	□	d	e	f	n°4 VITI	Nm	CODICE AISI 304L	CODICE AISI 316L
1/4"	9	76	13	39	30	100	-	F.03	46	9	25x3	9	8	36	6	M5x16	5	-	103017 60410
1/4"	9	76	13	39	30	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	5	-	103017 6041F
3/8"	10	80	13	39	30	100	0,39	F.03	46	9	25x3	9	8	36	6	M5x16	5	-	103017 60810
3/8"	10	80	13	39	30	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	5	-	103017 6081F
1/2"	15	90	15	41,5	35	100	-	F.03	46	9	25x3	9	8	36	6	M5x16	8	-	103017 61410
1/2"	15	90	15	41,5	35	100	0,54	F.04	54	9	30x3	11	10	42	6	M5x16	8	-	103017 6141F
3/4"	20	98	17	45	42	100	-	F.03	46	9	25x3	9	8	36	6	M5x16	12	-	103017 62010
3/4"	20	98	17	45	42	100	-	F.04	54	9	30x3	11	10	42	6	M5x16	12	-	103017 6201F
1"	25	104	19	51,5	52	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	15	-	103017 62610
1"	25	104	19	51,5	52	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103017 6261F
1"1/4	32	114	19	56,5	60	64	-	F.04	54	9	30x3	11	10	42	6	M5x16	18	-	103017 63010
1"1/4	32	114	19	56,5	60	64	-	F.05	65	9	35x3	14	13	50	7	M6x16	18	-	103017 6301F
1"1/2	40	128	20	76	73	64	-	F.05	65	12	35X4	14	13	50	7	M6X20	25	-	103017 63410
1"1/2	40	128	20	76	73	64	-	F.07	90	12	55x4	17	15	70	9	M8x20	25	-	103017 6341F
2"	50	146	20	84	88	40	-	F.05	65	12	35x4	14	13	50	7	M6x20	30	-	103017 63810
2"	50	146	20	84	88	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	30	-	103017 6381F
2"1/2	65	162	20	94,5	113	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	45	-	103017 64410
2"1/2	65	162	20	94,5	113	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	45	-	103017 6441F
3"	80	190	24	106	135	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	70	103017 44810	103017 64810
3"	80	190	24	106	135	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	70	103017 4481F	103017 6481F
4"	100	208	26	120	167	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	80	103017 45410	103017 65410
4"	100	208	26	120	167	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	80	103017 4541F	103017 6541F

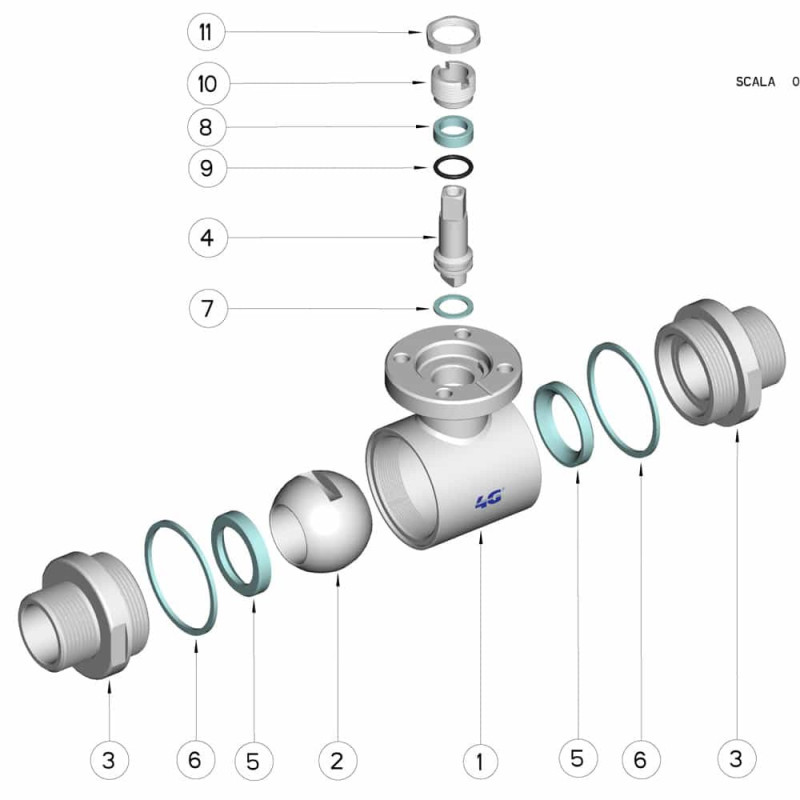

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103017
