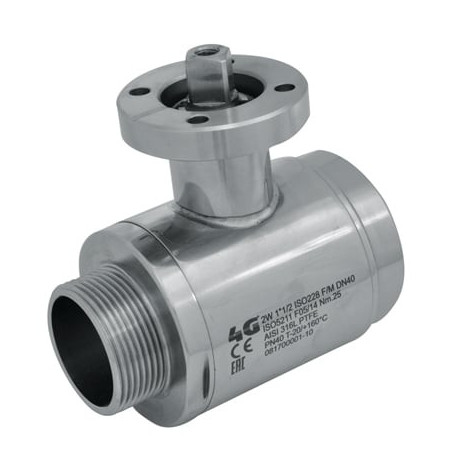

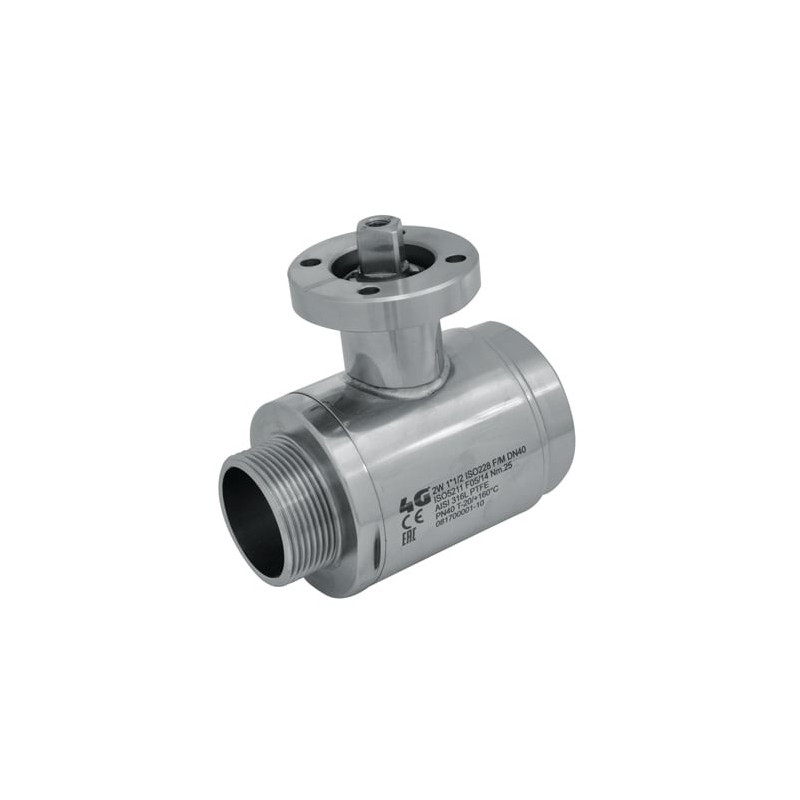

Кран 4G Ghidini 103009, площадка ISO 5211, ISO 228 F/M, Tenuta Standard

Артикул 4G-103009

Стан: Новий товар

Кран 4G Ghidini 103009, площадка ISO 5211, ISO 228 F/M, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103009, ISO 228 F/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103009, приєднання: ISO 228 F/M, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103009
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: ISO 228 F/M
Ущільнення: стандартне ущільнення / Tenuta Standard

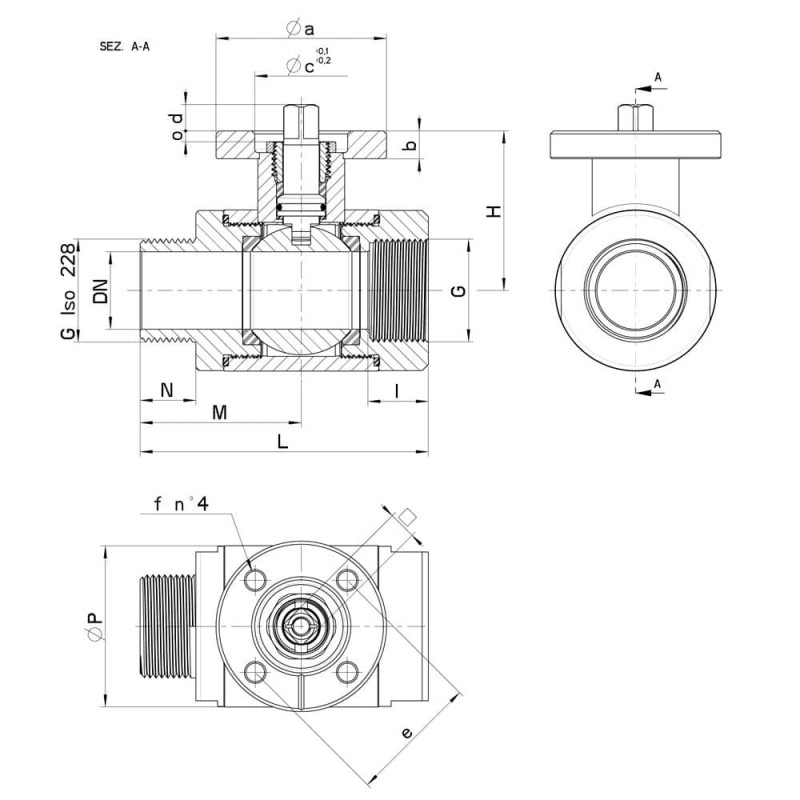

Технічні характеристики та розміри

G	DN	L	I	N	M	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 VITI	Nm	CODICE AISI 304L	CODICE AISI 316L
1/4"	9	64	13	11	38	39	30	100	0,37	F.03	46	9	25x3	9	8	36	6	M5x16	5	-	103009 60410
1/4"	9	64	13	11	38	39	30	100	0,41	F.04	54	9	30x3	11	10	42	6	M5x16	5	-	103009 6041F
3/8"	10	66	13	13	40	39	30	100	0,37	F.03	46	9	25x3	9	8	36	6	M5x16	5	-	103009 60810
3/8"	10	66	13	13	40	39	30	100	0,41	F.04	54	9	30x3	11	10	42	6	M5x16	5	-	103009 6081F
1/2"	15	76	15	15	45	41,5	35	100	0,48	F.03	46	9	25x3	9	8	36	6	M5x16	8	-	103009 61410
1/2"	15	76	15	15	45	41,5	35	100	0,52	F.04	54	9	30x3	11	10	42	6	M5x16	8	-	103009 6141F 3D
3/4"	20	85	17	16	49	45	42	100	0,67	F.03	46	9	25x3	9	8	36	6	M5x16	12	-	103009 62010
3/4"	20	85	17	16	49	45	42	100	0,81	F.04	54	9	30x3	11	10	42	6	M5x16	12	-	103009 6201F
1"	25	93	19	18	52	51,5	52	64	1,12	F.04	54	9	30x3	11	10	42	6	M5x16	15	-	103009 62610
1"	25	93	19	18	52	51,5	52	64	1,17	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103009 6261F
1"1/4	32	103	19	18	57	56,5	60	64	1,35	F.04	54	9	30x3	11	10	42	6	M5x16	18	-	103009 63010
1"1/4	32	103	19	18	57	56,5	60	64	1,40	F.05	65	9	35x3	14	13	50	7	M6x16	18	-	103009 6301F
1"1/2	40	116	20	20	64	76	73	64	1,87	F.05	65	12	35X4	14	13	50	7	M6x20	25	-	103009 63410
1"1/2	40	116	20	20	64	76	73	64	2,04	F.07	90	12	55x4	17	15	70	9	M8x20	25	-	103009 6341F
2"	50	131	20	24	73	84	88	40	3,48	F.05	65	12	35x4	14	13	50	7	M6x20	30	-	103009 63810
2"	50	131	20	24	73	84	88	40	3,65	F.07	90	12	55x4	17	15	70	9	M8x20	30	-	103009 6381F
2"1/2	65	145	20	25	81	94,5	113	40	5,85	F.07	90	12	55x4	17	15	70	9	M8x20	45	-	103009 64410
2"1/2	65	145	20	25	81	94,5	113	40	6,25	F.10	120	12	70x4	22	18	102	11	M10x25	45	-	103009 6441F
3"	80	170	24	30	95	106	135	40	8,87	F.07	90	12	55x4	17	15	70	9	M8x20	70	103009 44810	103009 64810
3"	80	170	24	30	95	106	135	40	9,37	F.10	120	12	70x4	22	18	102	11	M10x25	70	103009 4481F	103009 6481F
4"	100	192	26	36	104	120	167	25	14,10	F.07	90	12	55x4	17	15	70	9	M8x20	80	103009 45410	103009 65410
4"	100	192	26	36	104	120	167	25	15,00	F.10	120	12	70x4	22	18	102	11	M10x25	80	103009 4541F	103009 6541F

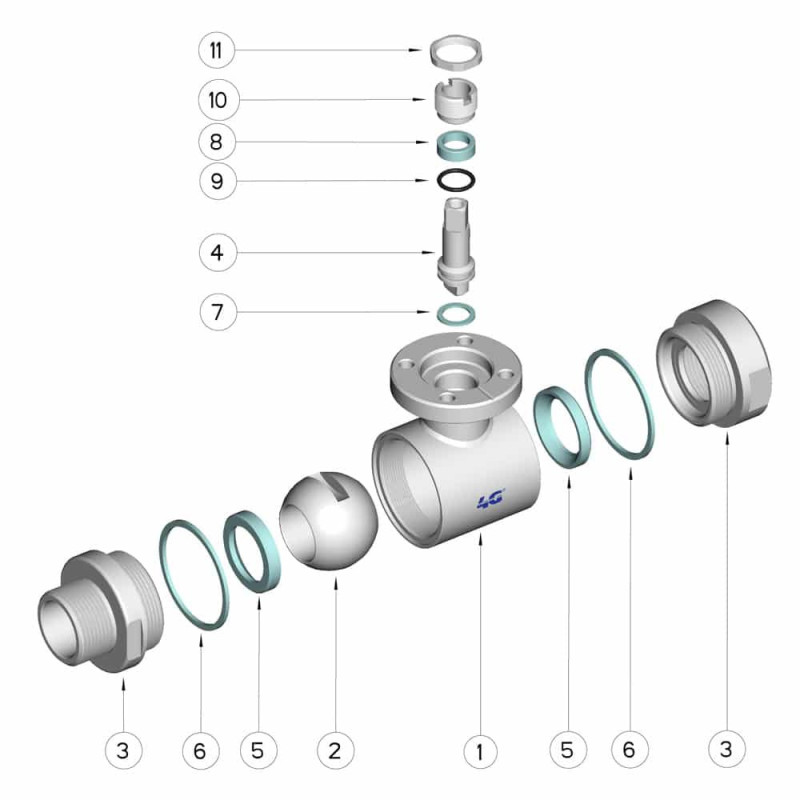

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103009
