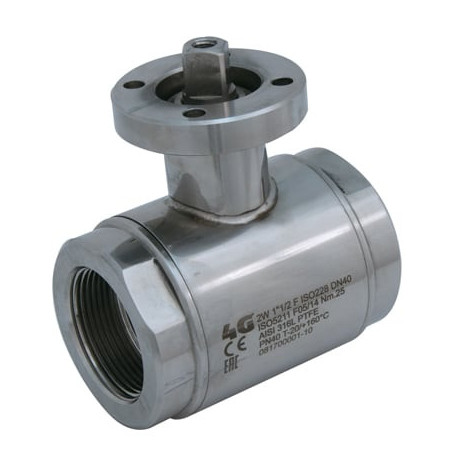

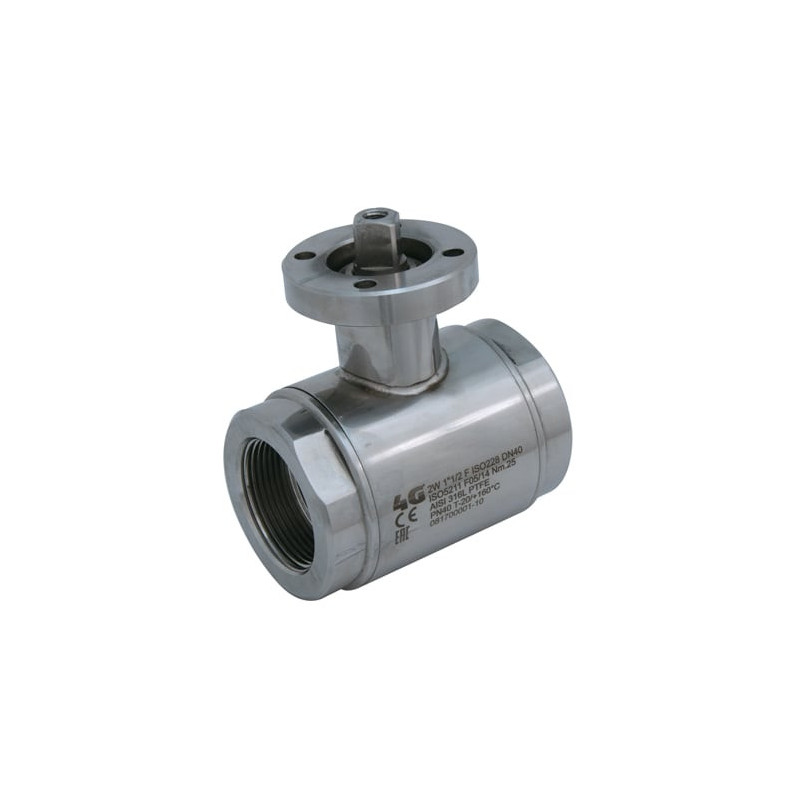

Кран 4G Ghidini 103004, площадка ISO 5211, F NPT, Tenuta Standard

Артикул 4G-103004

Стан: Новий товар

Кран 4G Ghidini 103004, площадка ISO 5211, F NPT, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103004, F NPT, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103004, приєднання: F NPT, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103004
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: F NPT
Ущільнення: стандартне ущільнення / Tenuta Standard

Технічні характеристики та розміри

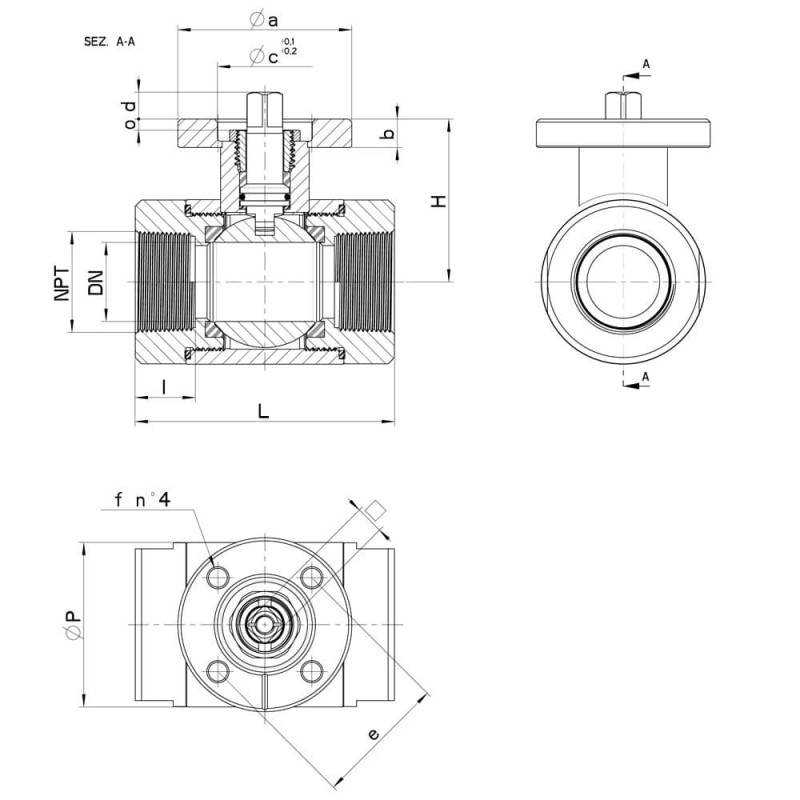

G (NPT)	DN	L	I	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø cxo	□	d	e	f	n°4 viti	Nm	CODICE AISI 316L
1/4"	10	52	13	39	30	100	0,35	F.03	45	9	25x3	9	8	36	6	M5x16	5	103004 60410 3D
1/4"	10	52	13	39	30	100	0,39	F.04	55	7	30x3	11	10	42	6	M5x16	5	103004 6041F 3D
3/8"	10	52	13	39	30	100	0,34	F.03	45	9	25x3	9	8	36	6	M5x16	5	103004 60810 3D
3/8"	10	52	13	39	30	100	0,38	F.04	55	7	30x3	11	10	42	6	M5x16	5	103004 6081F 3D
1/2"	15	62	16	41,5	35	100	0,45	F.03	45	7	25x3	9	8	36	6	M5x16	8	103004 61410 3D
1/2"	15	62	16	41,5	35	100	0,50	F.04	55	7	30x3	11	10	42	6	M5x16	8	103004 6141F 3D
3/4"	20	72	18	45	42	100	0,66	F.03	45	7	25x3	9	8	36	6	M5x16	12	103004 62010 3D
3/4"	20	72	18	45	42	100	0,68	F.04	55	7	30x3	11	10	42	6	M5x16	12	103004 6201F 3D
1"	25	82	19	51,5	52	64	0,90	F.04	55	9	30x3	11	10	42	6	M5x16	15	103004 62610 3D
1"	25	82	19	51,5	52	64	0,95	F.05	65	9	35x3	14	13	50	7	M6x16	15	103004 6261F 3D
1"1/4	32	92	20	56,5	60	64	1,30	F.04	55	9	30x3	11	10	42	6	M5x16	18	103004 63010 3D
1"1/4	32	92	20	56,5	60	64	1,34	F.05	65	9	35x3	14	13	50	7	M6x16	18	103004 6301F 3D
1"1/2	40	104	20	76	73	64	2,31	F.05	65	12	35X6	14	13	50	7	M6X20	25	103004 63410 3D
1"1/2	40	104	20	76	73	64	2,48	F.07	90	12	55x6	17	14	70	9	M8x22	25	103004 6341F 3D
2"	50	116	20	84	89	40	3,40	F.05	65	12	35x6	14	13	50	7	M6x20	30	103004 63810 3D
2"	50	116	20	84	89	40	3,56	F.07	90	12	55x6	17	14	70	9	M8x22	30	103004 6381F 3D
2"1/2	65	136	26	94,5	113	40	-	F.07	90	12	55x7	17	15	70	9	M8x22	45	103004 64410
2"1/2	65	136	26	94,5	113	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	45	103004 6441F
3"	80	160	28	106	135	40	-	F.07	90	12	55x4	17	15	70	9	M8x20	70	103004 64810
3"	80	160	28	106	135	40	-	F.10	120	12	70x4	22	18	102	11	M10x25	70	103004 6481F
4"	100	192	30	120	167	25	-	F.07	90	12	55x4	17	15	70	9	M8x20	80	103004 65410
4"	100	192	30	120	167	25	-	F.10	120	12	70x4	22	18	102	11	M10x25	80	103004 6541F 3D

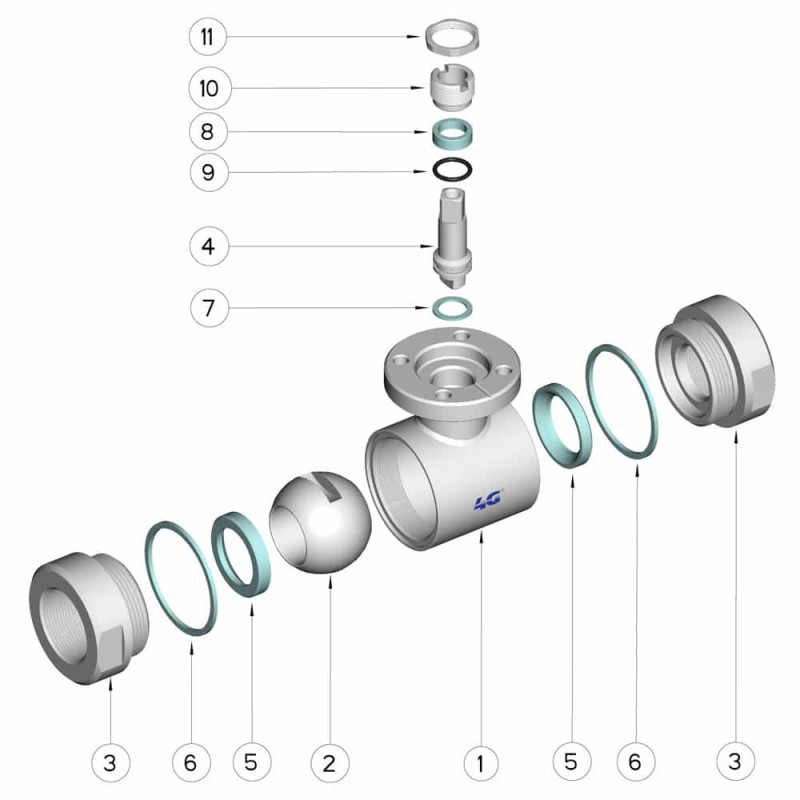

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103004
