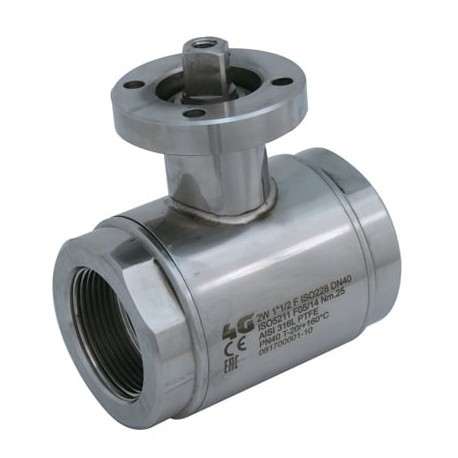

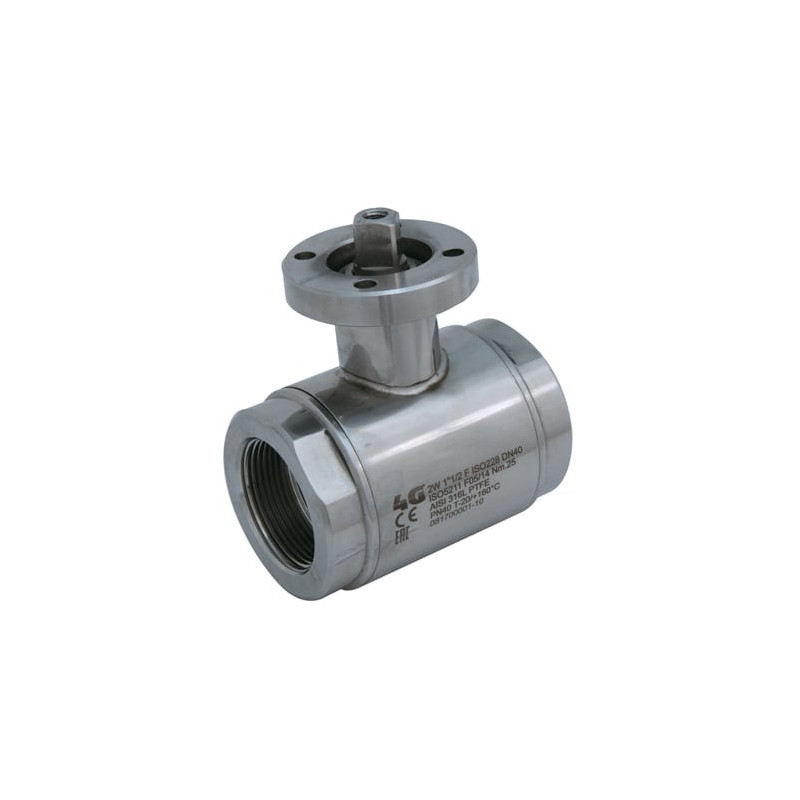

Кран 4G Ghidini 103001, площадка ISO 5211, ISO 228 F, Tenuta Standard

Артикул 4G-103001

Стан: Новий товар

Кран 4G Ghidini 103001, площадка ISO 5211, ISO 228 F, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Двоскладовий кульовий кран 4G Ghidini 103001, ISO 228 M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 103001, приєднання: ISO 228 M/M, виконання: стандартне ущільнення / Tenuta Standard.

Двоскладовий 2-way кульовий кран 4G Ghidini для перекриття потоку в харчових, фармацевтичних і промислових трубопроводах.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Основні характеристики

Виробник: 4G Ghidini
Код виробника: 103001
Тип: 2-way кульовий кран
Конструкція корпуса: двоскладовий
Приєднання: ISO 228 M/M
Ущільнення: стандартне ущільнення / Tenuta Standard

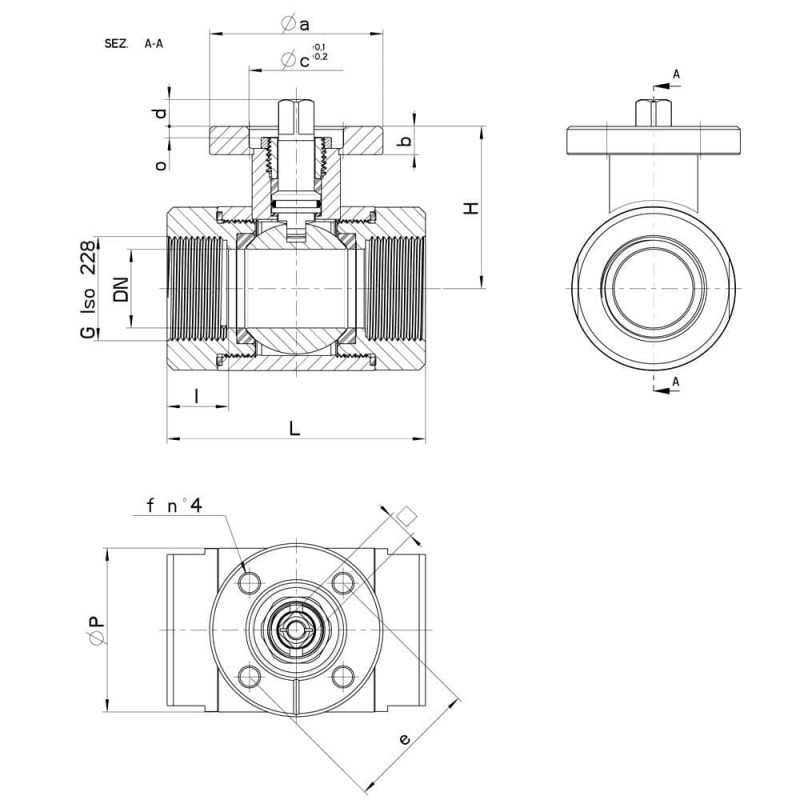

Технічні характеристики та розміри

G	DN	L	I	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 VITI	Nm	CODICE AISI 304L	CODICE AISI 316L
1/4"	9	52	13	39	30	100	0,35	F.03	45	9	25x3	9	8	36	6	M5x16	5	-	103001 60410 3D
1/4"	9	52	13	39	30	100	0,39	F.04	55	7	30x3	11	10	42	6	M5x16	5	-	103001 6041F 3D
3/8"	10	52	13	39	30	100	0,34	F.03	45	9	25x3	9	8	36	6	M5x16	5	-	103001 60810 3D
3/8"	10	52	13	39	30	100	0,38	F.04	55	7	30x3	11	10	42	6	M5x16	5	-	103001 6081F 3D
1/2"	15	62	15	41,5	35	100	0,45	F.03	45	9	25x3	9	8	36	6	M5x16	8	-	103001 61410 3D
1/2"	15	62	15	41,5	35	100	0,50	F.04	55	9	30x3	11	10	42	6	M5x16	8	-	103001 6141F 3D
3/4"	20	72	17	45	42	100	0,66	F.03	45	7	25x3	9	8	36	6	M5x16	12	-	103001 62010 3D
3/4"	20	72	17	45	42	100	0,68	F.04	55	7	30x3	11	10	42	6	M5x16	12	-	103001 6201F 3D
1"	25	82	19	51,5	52	64	0,90	F.04	55	9	30x3	11	10	42	6	M5x16	15	-	103001 62610 3D
1"	25	82	19	51,5	52	64	0,95	F.05	65	9	35x3	14	13	50	7	M6x16	15	-	103001 6261F 3D
1"1/4	32	92	19	56,5	60	64	1,30	F.04	55	9	30x3	11	10	42	6	M5x16	18	-	103001 63010 3D
1"1/4	32	92	19	56,5	60	64	1,34	F.05	65	9	35x3	14	13	50	7	M6x16	18	-	103001 6301F 3D
1"1/2	40	104	20	76	73	64	2,31	F.05	65	12	35X6	14	13	50	7	M6X20	25	-	103001 63410 3D
1"1/2	40	104	20	76	73	64	2,48	F.07	90	12	55x6	17	14	70	9	M8x22	25	-	103001 6341F 3D
2"	50	116	20	84	89	40	3,40	F.05	65	12	35x6	14	13	50	7	M6x20	30	-	103001 63810 3D
2"	50	116	20	84	89	40	3,56	F.07	90	12	55x6	17	14	70	9	M8x22	30	-	103001 6381F 3D
2"1/2	65	128	20	94,5	113	40	5,75	F.07	90	12	55x7	17	15	70	9	M8x22	45	-	103001 64410 3D
2"1/2	65	128	20	94,5	113	40	6,25	F.10	120	12	70x7	22	19	102	11	M10x25	45	-	103001 6441F 3D
3"	80	150	22	106	136	40	8,93	F.07	90	12	55x7	17	15	70	9	M8x22	70	103001 44810	103001 64810 3D
3"	80	150	22	106	136	40	9,43	F.10	120	12	70x7	22	19	102	11	M10x25	70	103001 4481F	103001 6481F 3D
4"	100	178	26	120	167	25	14,80	F.07	90	12	55x5	17	15	70	9	M8x22	80	103001 45410	103001 65410 3D
4"	100	178	26	120	167	25	15,70	F.10	120	12	70x5	22	18	102	11	M10x25	80	103001 4541F	103001 6541F 3D

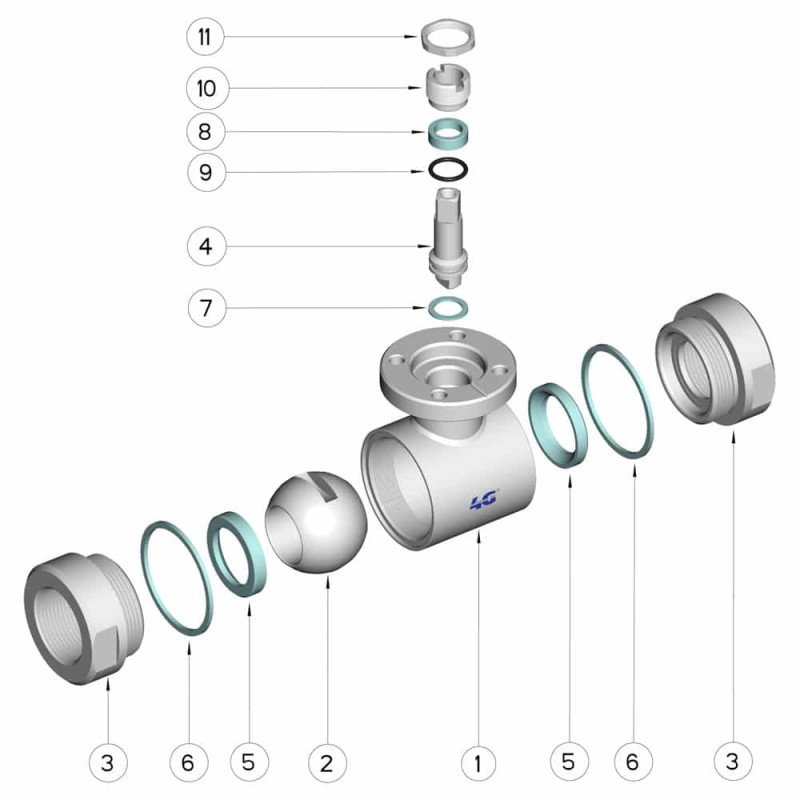

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 303
11	Controdado	1	AISI 303

Документація

Технічний лист 4G Ghidini 103001
