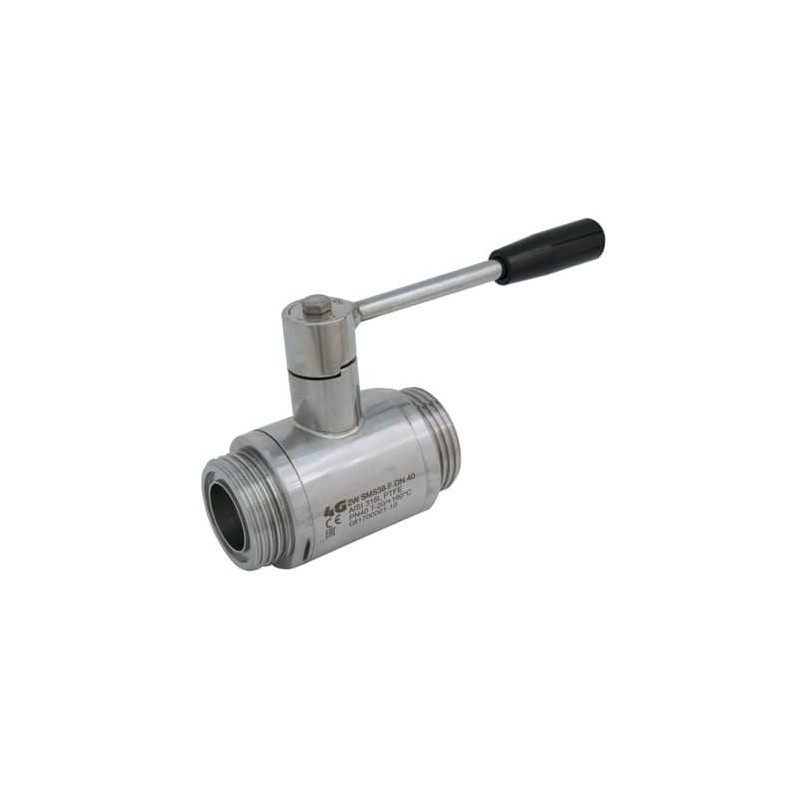

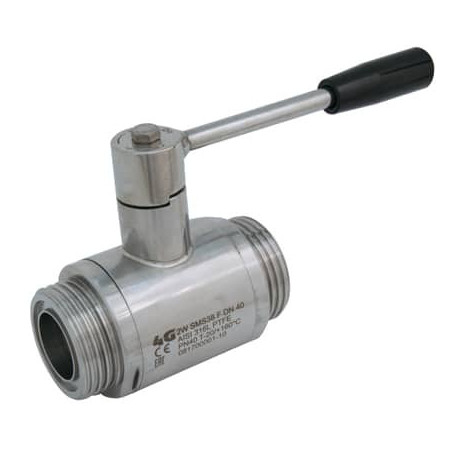

Кульовий кран 4G Ghidini 130144 SMS F/F, санітарне виконання Tenuta Integrale
4G-130144
Новий товар
Двоскладовий кульовий кран 4G Ghidini з приєднанням SMS F/F та обволікаючим ущільненням Tenuta Integrale.
Інформація
Кульовий кран 4G Ghidini 130144 SMS F/F, санітарне виконання Tenuta Integrale — Двоскладовий кульовий кран 4G Ghidini з приєднанням SMS F/F та обволікаючим ущільненням Tenuta Integrale.
Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням. Таке ущільнення щільніше охоплює кулю, допомагає зменшити мертві зони всередині крана та краще підходить для харчових, косметичних, в’язких або чутливих продуктів.

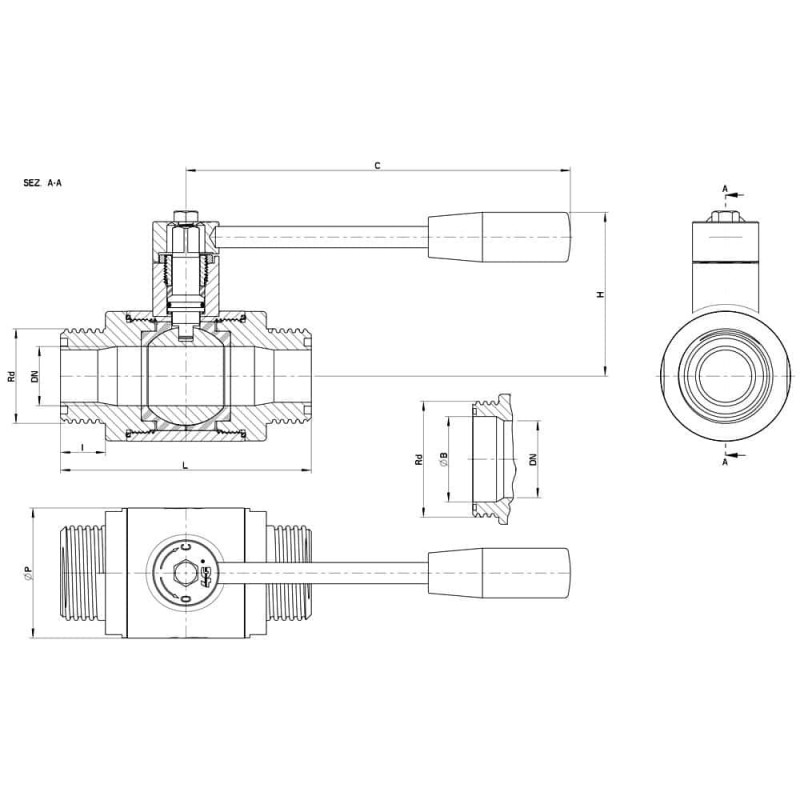

Технічні характеристики та розміри
| DN | Ø B | SMS | Rd | L | I | C | H | Ø P | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 22,1 | (Reduced) 25 | 40 x 1/6" | 102 | 19 | 160 | 65 | 42 | 100 | - | 130144 62410 |
| 25 | 22,1 | 25 | 40 x 1/6" | 106 | 19 | 160 | 70 | 52 | 64 | - | 130144 62610 3D |
| 40 | 35,5 | 38 | 60 x 1/6" | 126 | 19 | 190 | 85 | 73 | 64 | - | 130144 63410 3D |
| 50 | 48,5 | 51 | 70 x 1/6" | 136 | 20 | 190 | 95 | 88 | 40 | 4,18 | 130144 63810 |
| 65 | 60,2 | 63 | 85 x 1/6" | 154 | 22 | 235 | 115 | 113 | 40 | - | 130144 64410 |
| 65 | 72,2 | (Reduced) 76 | 98 x 1/6" | 154 | 22 | 220 | 115 | 113 | 40 | - | 130144 64510 |
| 80 | 72,2 | 76 | 98 x 1/6" | 184 | 27 | 285 | 135 | 135 | 40 | 11,15 | 130144 64810 3D |
| 100 | 98 | 104 | 125 x 1/4" | 190 | 33 | 310 | 150 | 167 | 25 | - | 130144 65410 |
| 100 | 98 | 101 | 132 x 1/6" | 190 | 33 | 310 | 150 | 167 | 25 | - | 130144 65510 |

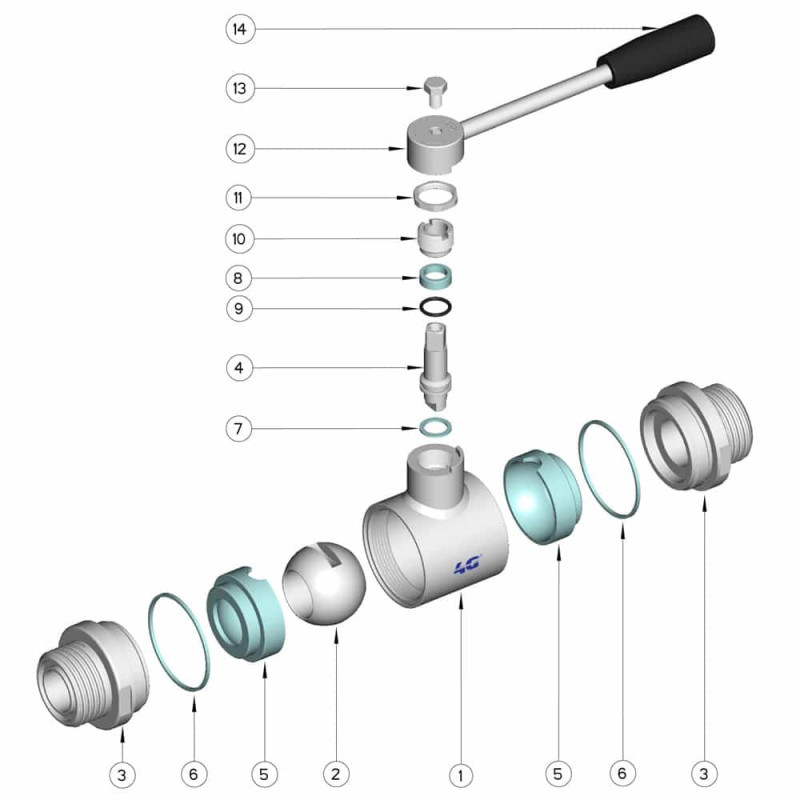

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
