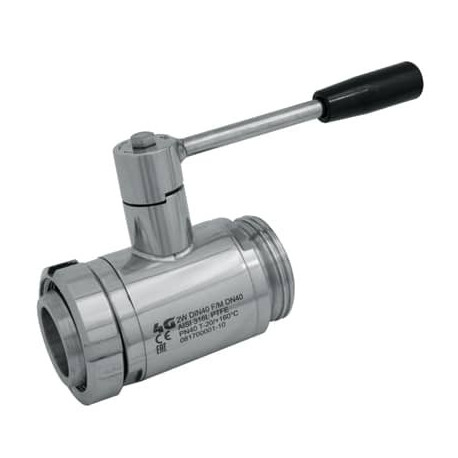

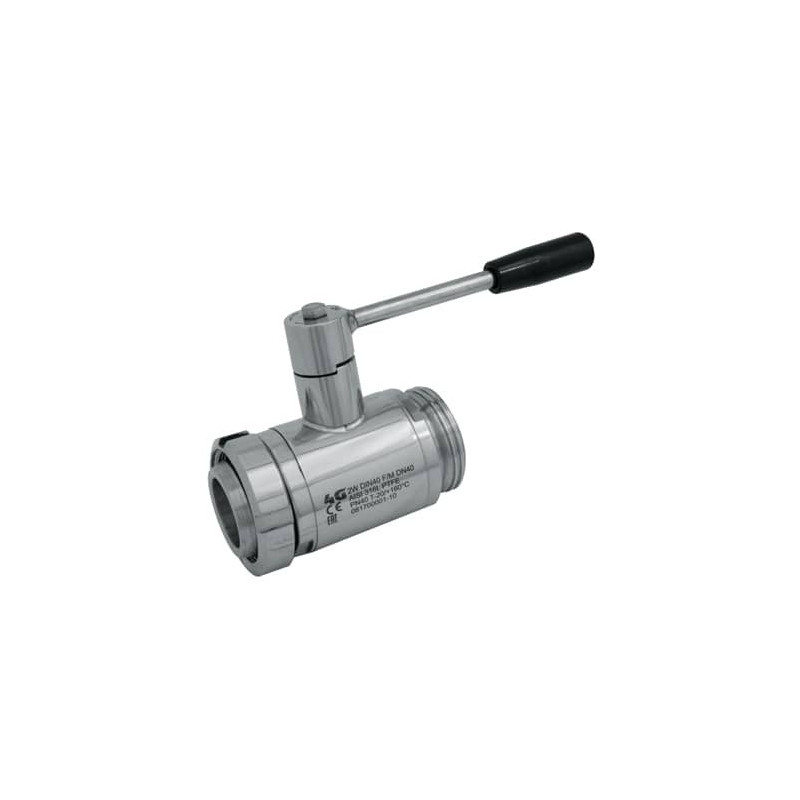

Кульовий кран 4G Ghidini 130126 DIN 11851 F/M, санітарне виконання Tenuta Integrale
4G-130126
Новий товар
Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/M та обволікаючим ущільненням Tenuta Integrale.
Інформація
Кульовий кран 4G Ghidini 130126 DIN 11851 F/M, санітарне виконання Tenuta Integrale — Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/M та обволікаючим ущільненням Tenuta Integrale.
Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням. Таке ущільнення щільніше охоплює кулю, допомагає зменшити мертві зони всередині крана та краще підходить для харчових, косметичних, в’язких або чутливих продуктів.

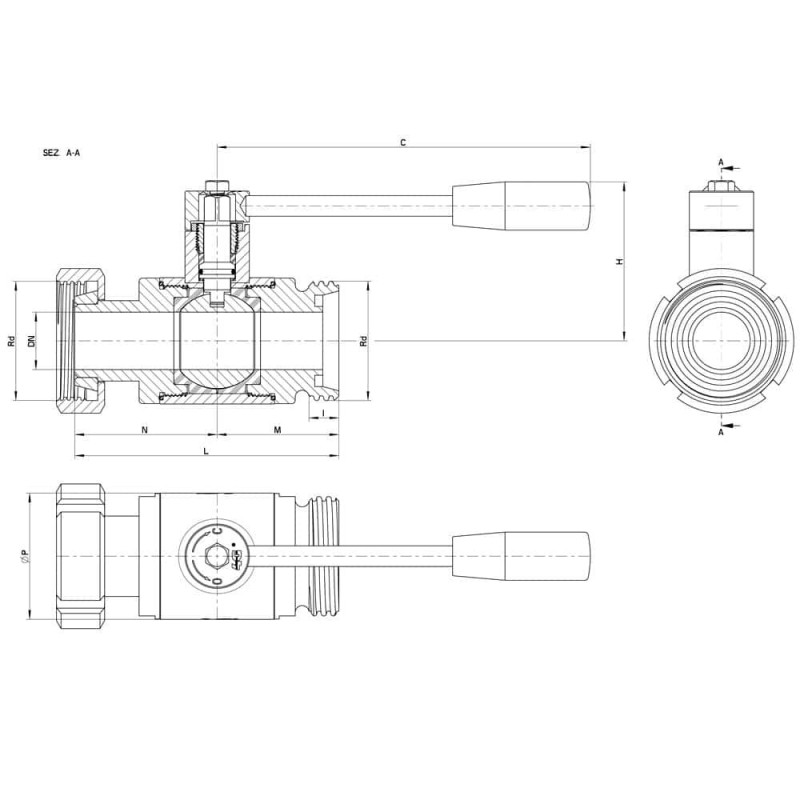

Технічні характеристики та розміри
| DN | Rd | L | M | N | I | C | H | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 28 x 1/8" | 94 | 44 | 50 | 12 | 110 | 55 | 35 | 100 | 0,60 | 130126 60810 |
| 15 | 34 x 1/8" | 98 | 46 | 52 | 12 | 110 | 60 | 42 | 100 | 0,73 | 130126 61410 |
| 20 | 44 x 1/6" | 110 | 51 | 59 | 14 | 160 | 65 | 48 | 100 | 1,31 | 130126 62010 |
| 25 | 52 x 1/6" | 115 | 53 | 62 | 14 | 160 | 70 | 55 | 64 | 1,49 | 130126 62610 |
| 32 | 58 x 1/6" | 121 | 56 | 65 | 14 | 160 | 75 | 65 | 64 | 1,94 | 130126 63010 |
| 40 | 65 x 1/6" | 135 | 63 | 72 | 14 | 190 | 85 | 80 | 64 | 3,12 | 130126 63410 |
| 50 | 78 x 1/6" | 146 | 68 | 78 | 14 | 190 | 95 | 95 | 40 | 4,52 | 130126 63810 |
| 65 | 95 x 1/6" | 163 | 77 | 86 | 16 | 220 | 115 | 113 | 40 | 6,91 | 130126 64410 3D |
| 80 | 110 x 1/4" | 189 | 92 | 97 | 20 | 285 | 135 | 140 | 40 | 10,80 | 130126 64810 |
| 100 | 130 x 1/4" | 198 | 95 | 103 | 20 | 310 | 150 | 167 | 25 | 14,57 | 130126 65410 |

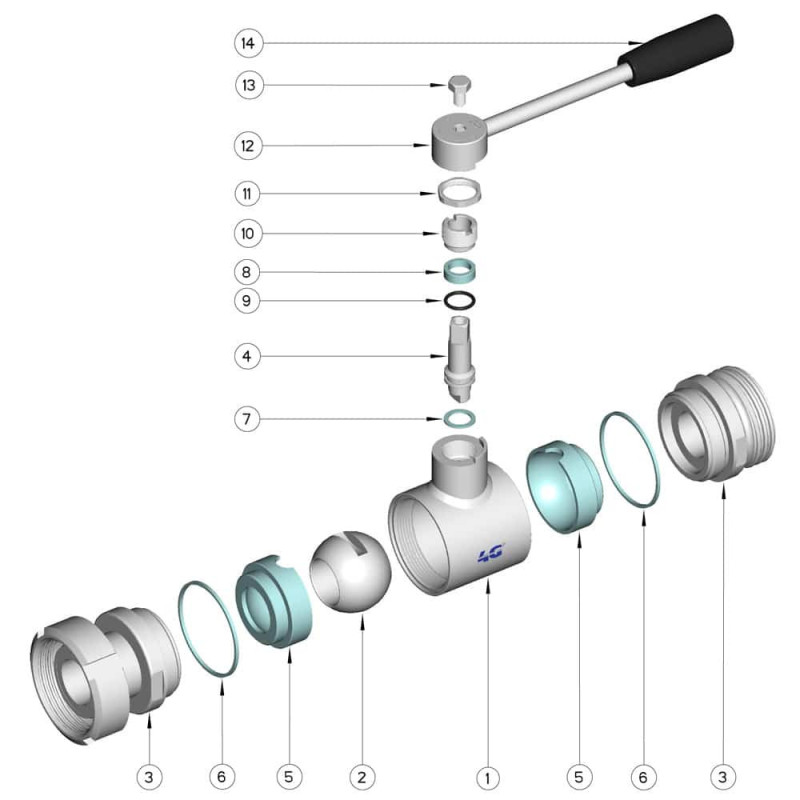

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
| 15 | Girella | 1 | AISI 304L |
