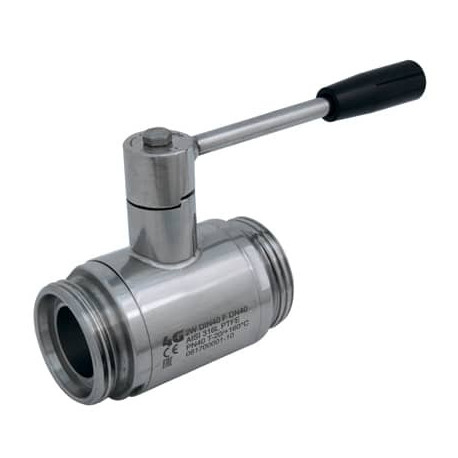

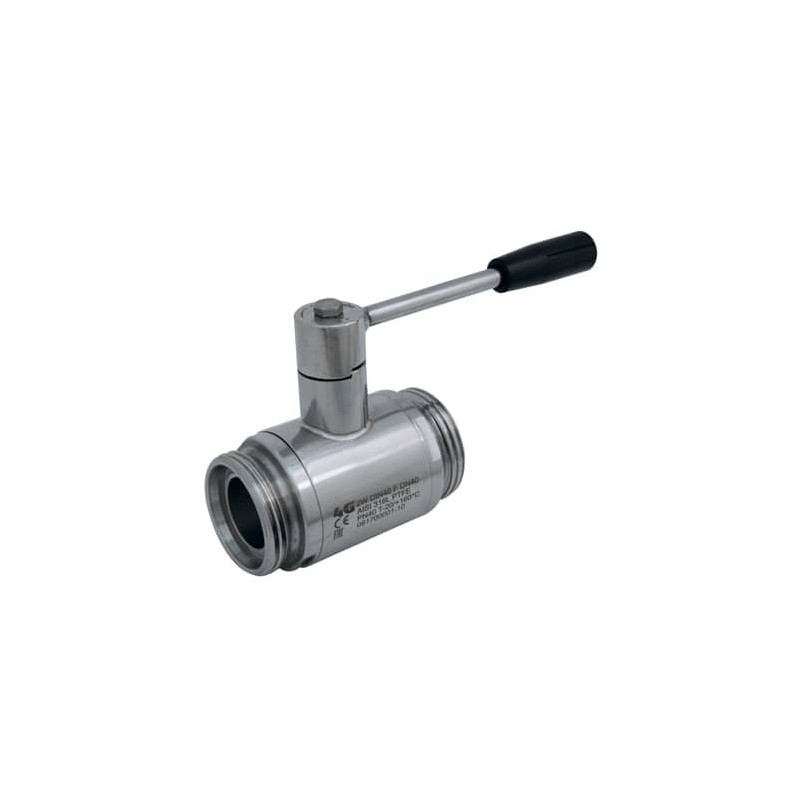

Кульовий кран 4G Ghidini 130125 DIN 11851 F/F, санітарне виконання Tenuta Integrale
4G-130125
Новий товар
Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/F та обволікаючим ущільненням Tenuta Integrale.
Інформація
Кульовий кран 4G Ghidini 130125 DIN 11851 F/F, санітарне виконання Tenuta Integrale — Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/F та обволікаючим ущільненням Tenuta Integrale.
Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням. Таке ущільнення щільніше охоплює кулю, допомагає зменшити мертві зони всередині крана та краще підходить для харчових, косметичних, в’язких або чутливих продуктів.

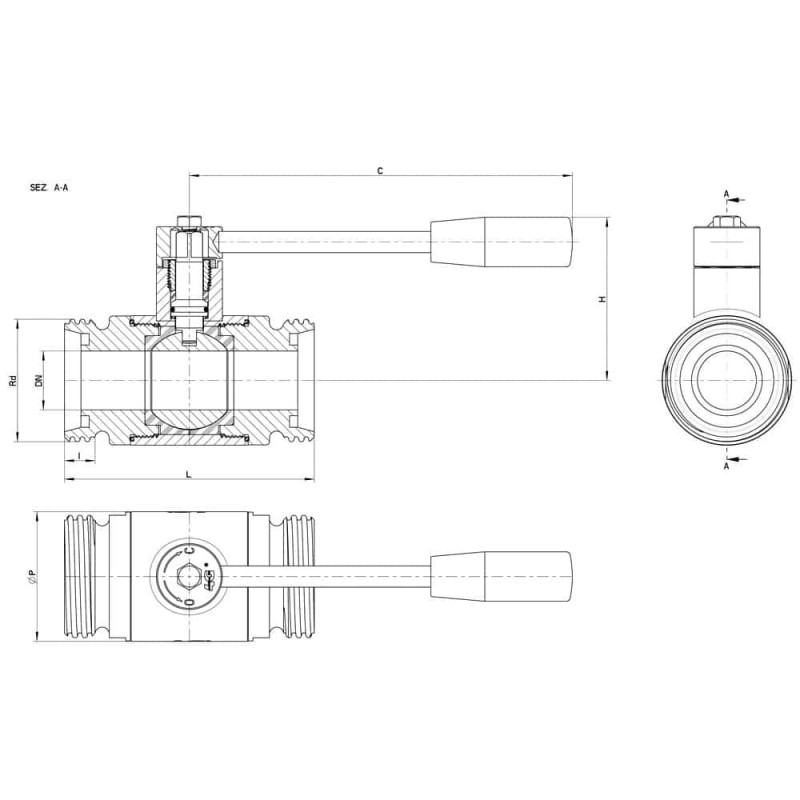

Технічні характеристики та розміри
| DIN | DN | Rd | L | I | C | H | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | 28 x 1/8" | 88 | 12 | 110 | 55 | 35 | 100 | 0,54 | 130125 60810 3D |
| 15 | 15 | 34 x 1/8" | 92 | 12 | 110 | 60 | 42 | 100 | 0,74 | 130125 61410 3D |
| 20 | 20 | 44 x 1/6" | 102 | 14 | 160 | 65 | 48 | 100 | 1,12 | 130125 62010 3D |
| 25 | 25 | 52 x 1/6" | 106 | 14 | 160 | 70 | 55 | 64 | 1,38 | 130125 62610 3D |
| 32 | 32 | 58 x 1/6" | 112 | 14 | 160 | 75 | 65 | 64 | 1,74 | 130125 63010 3D |
| 40 | 40 | 65 x 1/6" | 126 | 14 | 190 | 100 | 80 | 64 | 2,94 | 130125 63410 3D |
| 50 | 50 | 78 x 1/6" | 136 | 14 | 190 | 107 | 95 | 40 | 4,17 | 130125 63810 3D |
| 65 | 65 | 95 x 1/6" | 154 | 15 | 225 | 119 | 113 | 40 | 6,54 | 130125 64410 3D |
| 80 | 80 | 110 x 1/4" | 184 | 27 | 290 | 130 | 140 | 40 | 11,49 | 130125 64810 3D |
| 100 | 100 | 130 x 1/4" | 190 | 27 | 325 | 144 | 167 | 25 | 15,78 | 130125 65410 3D |
| 125 | Reduced 100 | 160 x 1/6" | 202 | 26 | 325 | 144 | 167 | 25 | 17,27 | 130125 65510 3D |

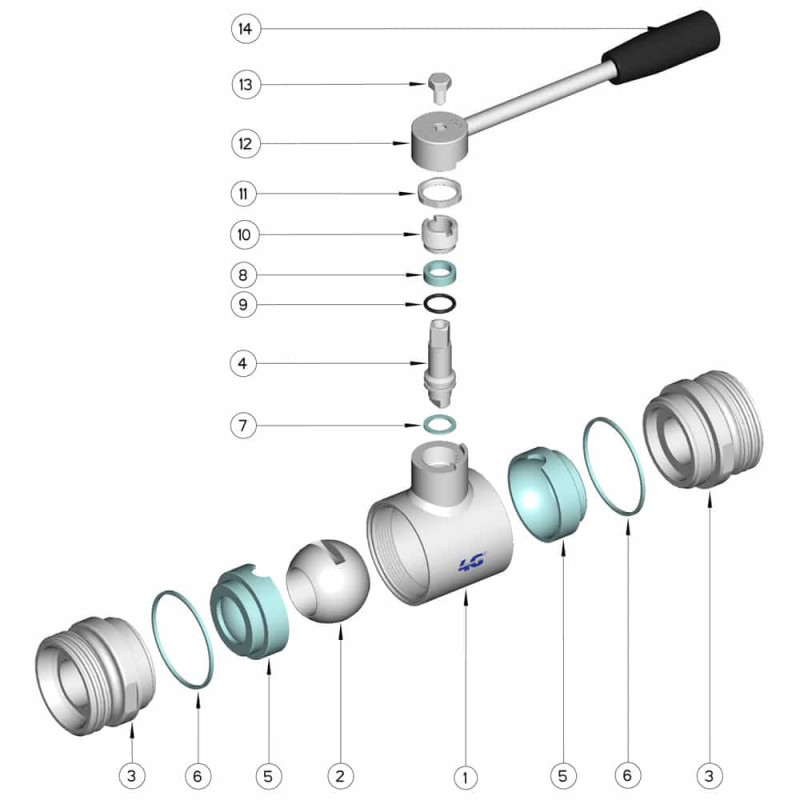

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
