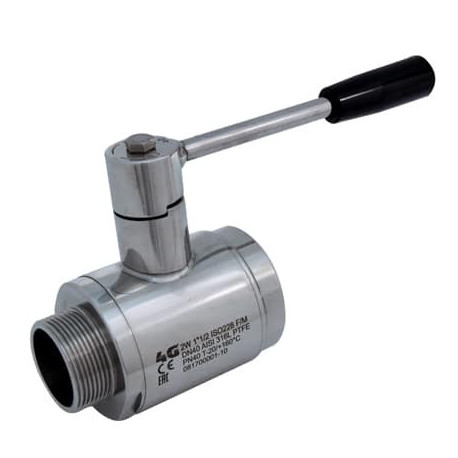

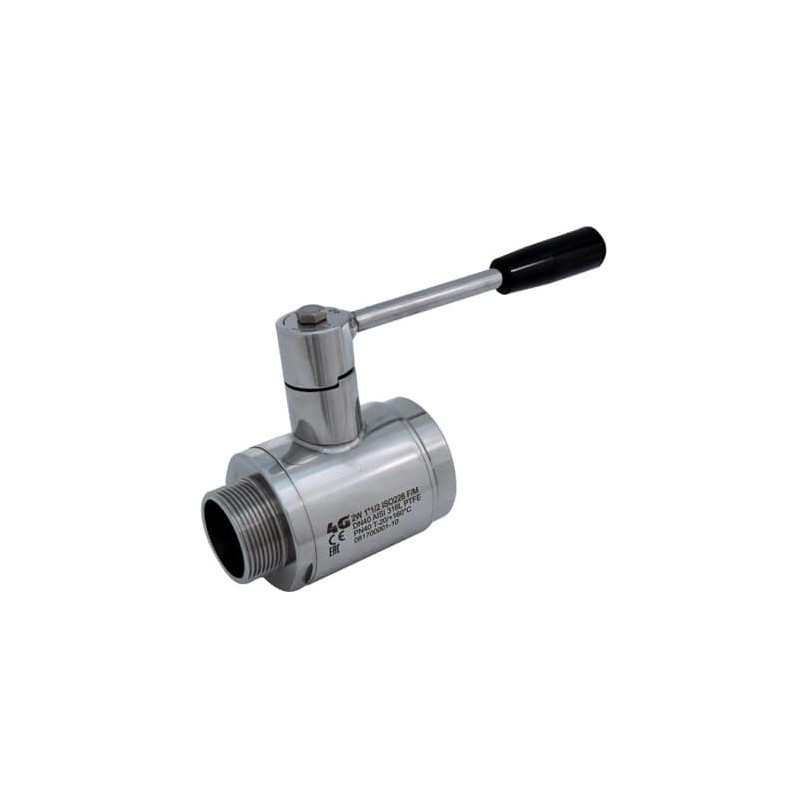

Кульовий кран 4G Ghidini 130109 ISO 228 F/M, санітарне виконання Tenuta Integrale
4G-130109
Новий товар
Двоскладовий кульовий кран 4G Ghidini з різьбовим приєднанням ISO 228 F/M та обволікаючим ущільненням Tenuta Integrale.
Інформація
Кульовий кран 4G Ghidini 130109 ISO 228 F/M, санітарне виконання Tenuta Integrale — Двоскладовий кульовий кран 4G Ghidini з різьбовим приєднанням ISO 228 F/M та обволікаючим ущільненням Tenuta Integrale.
Tenuta Integrale — санітарне / гігієнічне виконання з обволікаючим ущільненням. Таке ущільнення щільніше охоплює кулю, допомагає зменшити мертві зони всередині крана та краще підходить для харчових, косметичних, в’язких або чутливих продуктів.

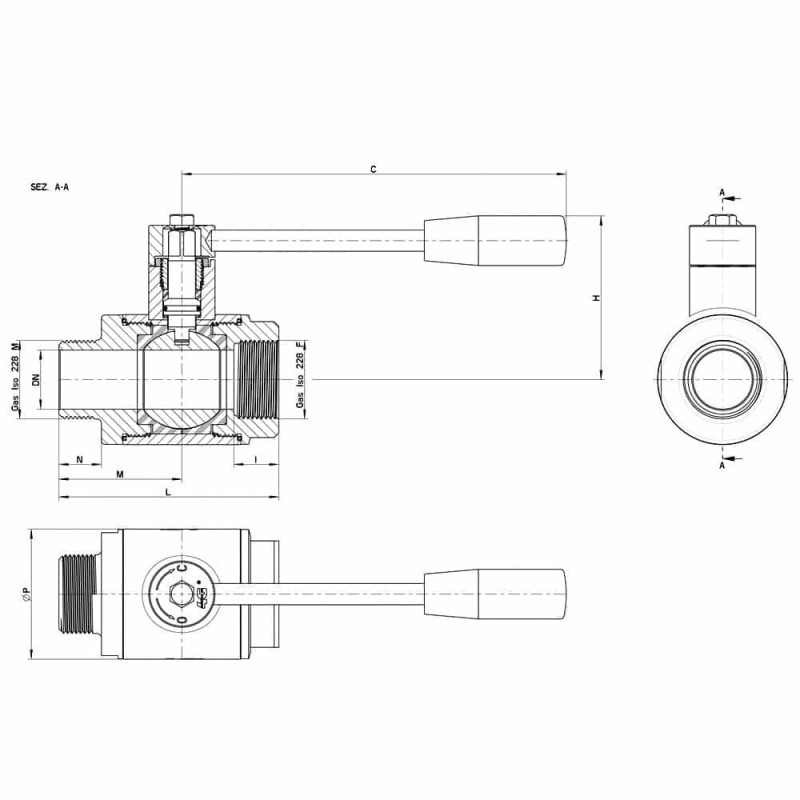

Технічні характеристики та розміри
| G | DN | L | I | N | M | C | H | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 8 | 65 | 13 | 13 | 39 | 110 | 55 | 35 | 100 | 0,45 | 130109 60410 3D |
| 3/8" | 10 | 65 | 13 | 13 | 39 | 110 | 55 | 35 | 100 | 0,44 | 130109 60810 3D |
| 1/2" | 15 | 74 | 15 | 15 | 43 | 110 | 59 | 42 | 100 | 0,61 | 130109 61410 3D |
| 3/4" | 20 | 85 | 17 | 16 | 49 | 160 | 65 | 48 | 100 | 0,93 | 130109 62010 3D |
| 1" | 25 | 93 | 19 | 18 | 52 | 160 | 70 | 55 | 64 | 1,16 | 130109 62610 3D |
| 1"1/4 | 32 | 103 | 19 | 18 | 57 | 160 | 75 | 65 | 64 | 1,61 | 130109 63010 3D |
| 1"1/2 | 40 | 116 | 20 | 20 | 64 | 190 | 100 | 80 | 64 | 2,85 | 130109 63410 3D |
| 2" | 50 | 131 | 20 | 24 | 73 | 190 | 107 | 95 | 40 | 3,95 | 130109 63810 3D |
| 2"1/2 | 65 | 145 | 20 | 25 | 81 | 225 | 119 | 113 | 40 | 6,16 | 130109 64410 3D |
| 3" | 80 | 170 | 22 | 30 | 95 | 290 | 130 | 140 | 40 | 10,71 | 130109 64810 3D |
| 4" | 100 | 193 | 26 | 36 | 104 | 325 | 144 | 167 | 25 | 16,18 | 130109 65410 3D |

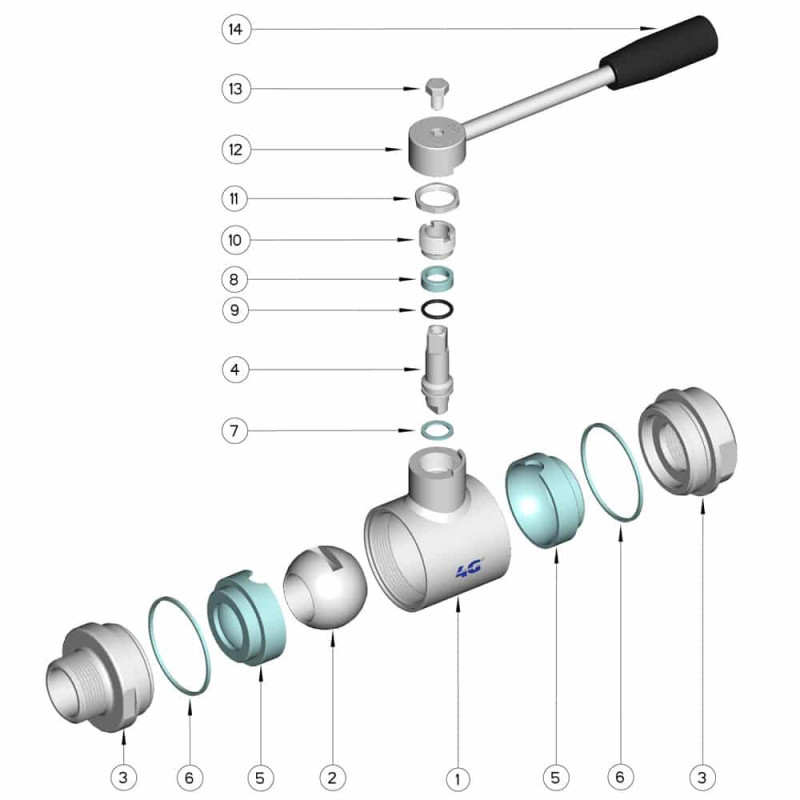

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | Resina |
